Produktdetails:
|
| Messbereich: | 20m, 40m | Anwendung: | Flüssigkeit und Staubmessung |
|---|---|---|---|
| Material: | 304 und PTFE | Prozessverbindung: | Einschraubgewinde, der Flansch (optional), flanschte |
| Schutz-Grad: | Anzeigeninstrument IP67, IP67 | Betriebstemperatur: | -40~260℃ |
| Signalausgabe: | 4-20mA, 4-20mA/HART, RS485 | Prozessdruck: | Atmosphärendruck, - 0.1-4MPa, -1~40BAR |
| Markieren: | Geführte Mikrowellen-Füllstandssender mit 220 V AC,geführte Mikrowellen-Füllstandssender mit Nebelschaum,geführtes Wellenradar mit 220 V AC |
||

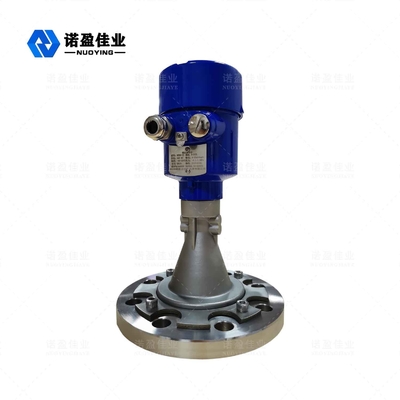

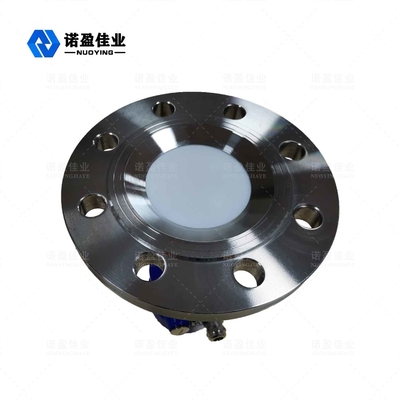

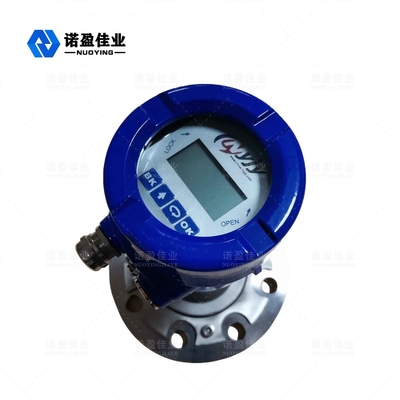

26 GHz NYRD-PB-D Flach Radar Stufe Meter
Das Flat-Panel-Radar-Füllstandsmessgerät ist ein 26-GHz-Hochfrequenz-Radar-Füllstandsmessgerät mit einer maximalen Messentfernung von 40 Metern.Die Antenne wurde weiter optimiert, und der neue schnelle Mikroprozessor kann eine Signalanalyse und -verarbeitung mit höherer Geschwindigkeit durchführen, sodass das Instrument in einigen komplexen Fällen wie Dampf, Schaum, Staub, Kristallisation, Kondensation usw. verwendet werden kann.
Radar Stufe MeterTechnische Parameter
| Modell | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| Typische Anwendung | Dampf, Nebel, Schaum, starke Korrosion, Kristallisation, Kondensation, Adhäsion etc. | ||||
| Sendefrequenz | 26 GHz | ||||
| Echo-Sampling | 100 mal/s | ||||
| Antennenmaterial | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
| Bereich | 40m | ||||
| Genauigkeit | 0,05 % ~ 0,1 % FS | ||||
| Mit Strom versorgen | 24VDC (Zweileiter, Vierleiter), 220V AC | ||||
| Leistung | 3W | ||||
| Signalausgang | 4...20mA/HART/RS485/Modbus... | ||||
| Prozesstemperatur | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
| Prozessdruck | -0,1 ~ 2,0 MPa | ||||
| Prozessverbindung | Halterung, Flansch (optional) | ||||
| Elektrische Schnittstelle | M20×1.5, ½" NPT | ||||
| Schutzklasse | IP67 | ||||
| Explosionsgeschützte Qualität | ExiaⅡCT6 Ga, ExdⅡCT6 Gb | ||||
※ Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!
Radar Stufe MeterBetriebs Prinzip
Die Radar-Pegelantenne sendet schmale Mikrowellenimpulse aus, die durch die Antenne nach unten gesendet werden.Nachdem der Impuls die Oberfläche des zu messenden Mediums berührt, wird er zurückreflektiert und vom Antennensystem wieder empfangen, und das Signal wird an den elektronischen Schaltungsteil übertragen und automatisch in ein Füllstandssignal umgewandelt (da die Impulsausbreitungsgeschwindigkeit extrem schnell ist, die elektromagnetische Welle erreicht das Ziel und wird zum Empfänger zurückreflektiert. Die benötigte Zeit ist fast augenblicklich).
Wie das Bild zeigt:
A.Bereichseinstellung, niedrige Einstellung (4mA)B.Hohe Anpassung (20mA)C.Blindzonenbereich
Bezugsfläche für die Messung: Die Unterseite des Gewindes oder die Dichtfläche des Flansches.
Hinweis: Stellen Sie bei Verwendung der Radar-Füllstandsmessung sicher, dass der höchste Materialfüllstand nicht in den Blindbereich der Messung eindringen kann (in der Abbildung durch C gekennzeichneter Bereich).
Radar Stufe MeterDesign-Merkmale
◎ Die Antenne ist klein und einfach zu installieren.berührungsloses Radar, kein Verschleiß und keine Verschmutzung.
◎ Unempfindlich gegen Korrosion, Schaum, Wasserdampf, Temperatur- und Druckänderungen.
◎ Der Abstrahlwinkel ist klein und die Energie konzentriert, was die Echofähigkeit verbessert und hilft, Interferenzen zu vermeiden.
◎ Der Messblindbereich ist kleiner und kann auch bei kleinen Tankmessungen gute Ergebnisse erzielen.
◎ Hohes Signal-Rausch-Verhältnis für bessere Leistung auch unter schwankenden Bedingungen.
