Produktdetails:
|
| Signalausgabe: | 4… 20mA/HART (zwei/vier) RS485/Modbus… | Explosionssicherer Grad: | Ia IIC T6 GB Exia II C T6 GA Exd |
|---|---|---|---|
| Frequenzbereich: | 26GHz | Schutz-Grad: | IP67 |
| Prozessverbindung: | Unterstützung, Flansch | Stromversorgung: | 24VDC (zwei Linien, vier Linien) |
| Prozessdruck: | -0.1 - 4.0MPa | Mittlere Temperatur: | -40C-250℃ |
| Markieren: | 26-GHz-Radartyp-Füllstandsanzeige,Radartyp-Füllstandsanzeige 316L,316L-Radarsensor mit geführter Welle |
||

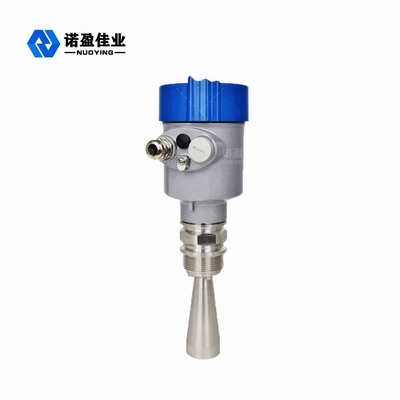

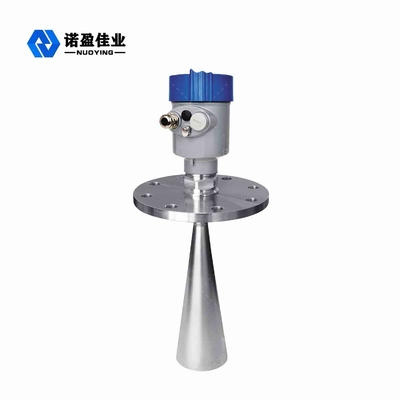

26 GHz NYRD-806 Radar-Füllstandsmessumformer Material 316L hoher Standard
26 GHz NYRD-806 Radar-Füllstandmessumformer
Radar-FüllstandstransmitterDesignmerkmale
Radar-Füllstandstransmittertechnische Parameter
| Anwendung | Temperatur, Druck und leicht ätzende Flüssigkeit |
| Messbereich | 30m |
| Antennenmaterial | 316L |
| Genauigkeit | ±3mm |
| Mittlere Temperatur | 40C—250℃ |
| Prozessdruck | 0,1 〜4.OMPa |
| Stromversorgung | 24VDC (zwei Linien, vier Linien) |
| Prozessverbindung | Stütze, Flansch |
| Schutzgrad | IP67 |
| Frequenzbereich | 26 GHz |
| Explosionsgeschützte Qualität |
| Fabriknummer | Prozesstemperatur |
| NYRD | 1 -40 〜+100 °C |
| Produktmodell | 2 -40 〜+130 °C |
| 805 Reichweite 10m | 3 -40 〜+250 °C |
| 806 Reichweite30m | 4 -40 〜+400 °C |
| 807 Reichweite20m | Y Spezieller benutzerdefinierter Typ |
| 808 Reichweite70m | Prozessdruck |
| 809 Reichweite35m | 1 -0,1 〜+0,3 MPa |
| 810 Reichweite80m | 2 -0,1 〜+2,0 MPa |
| -86 Reichweite20m | 3 -0,1~+4,0 MPa |
| -87 Reichweite35m | Y Spezieller benutzerdefinierter Typ |
| -SL-Reichweite 30 m, 80 m | Abdichtung |
| -PB-Reichweite40m | Y Viton |
| -SD-Reichweite40m | K. Kalrez |
| -TJ-Reichweite40m | Y Spezieller benutzerdefinierter Typ |
| Antenne/Größe/Material | Schalenmaterial/Schutz |
| A Schlagantenne / abgedichtetes Horn / PTFE | A Aluminium/IP67 |
| B Trompetenantenne / 46 mm / 316L | D Aluminium (Doppelkammer) /IP67 S SS 304/IP68 |
| C-Trompetenantenne / 76 mm / 316L | Y Spezieller benutzerdefinierter Typ |
| D-Trompetenantenne / 96 mm / 316L | Explosionsgeschützte Qualität |
| E Trompetenantenne 121mm/316L | P-Standard |
| F-Neigungsantenne / 242 mm 316L | L Exia IICT6 |
| P Flachantenne / PTFE | G Exd[ia] IICT6 |
| S Tröpfchenantenne / PTFE | Y Spezieller benutzerdefinierter Typ |
| R Stabantenne / versiegeltes Horn / PFA | Elektrische Schnittstelle |
| Y Spezieller benutzerdefinierter Typ | M M20X1.5 |
| Prozesssteuerung | N 1/2〃NPT |
| A Gewindeanschluss: G1%A | Y Spezieller benutzerdefinierter Typ |
| B Flanschanschluss: DN50 | Anzeige |
| C Flanschanschluss: DN80 | Ein Gürtel |
| D Flanschanschluss: DN100 | X Ohne |
| E-Flanschanschluss: DN 150 | Rang (Einheit: cm) |
| F Universal-Flanschanschluss | x |
| G Klemmmontage | |
| Installation des H-Stents | |
| Y Spezieller benutzerdefinierter Typ | |
| Ausgangs-/Versorgungsleistung | |
| 2 4~20mA/24VDC zweiadrig | |
| 3 4~20mA/24VDC/Hart zweiadrig | |
| 4 4〜20mA/220VAC/Hart vieradrig | |
| 5 RS485/Modbus |
Hinweis: Kundenspezifisch auf Anfrage
Radar-FüllstandstransmitterFunktionsprinzip
Die Radarantenne sendet einen schmalen Mikrowellenimpuls aus und sendet ihn durch die Antenne nach unten.Nachdem der Impuls die Oberfläche des zu messenden Mediums berührt, wird er zurückreflektiert und vom Antennensystem wieder akzeptiert, wobei das Signal an den elektronischen Schaltungsteil übertragen wird, der automatisch in ein Objektpositionssignal umgewandelt wird (weil die Impulsausbreitungsgeschwindigkeit extrem schnell ist, The Die Zeit, die elektromagnetische Wellen benötigen, um das Ziel zu erreichen und zum Empfänger zurückzureflektieren, ist fast augenblicklich.) Messgrundfläche: Gewindeboden oder Flanschabdeckung
Hinweis: Verwenden Sie das Radarobjekt-Timing, um sicherzustellen, dass der höchste Pegel nicht in den Messblindbereich (Bereich D in Abbildung) gelangen kann.
Radar-FüllstandstransmitterProdukteinführung
Der Radar-Füllstandsmesser der Serie NYR D80X ist ein 26-Hz-Hochfrequenz-Radar-Füllstandsmessgerät mit einer maximalen Messentfernung von 80 Metern.Die Antenne wurde weiter optimiert, und der neue schnelle Mikroprozessor kann eine Signalanalyseverarbeitung mit höherer Rate durchführen, so dass das Instrument für einige komplexe Messbedingungen wie Reaktionskessel, Feststofflagerung verwendet werden kann.
