Produktdetails:
|
Messbereich: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% | Kalibrierungsstrecke: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% |
---|---|---|---|
Genauigkeit: | ± 0,002 g /cc (± 2 kg/m3), ±0.5% | Wiederholbarkeit: | ± 0,001 g /cc (± 0,2 kg/m3) ±0.1% |
Funktionsdruck: | 0~4Mpa | Betriebstemperatur: | -40~130℃, - 50~150℃ |
Stromversorgung: | 24VDC, ≥50 MA | Signalausgabe: | 4-20 MA, 0-1000Hz, RS485 Modbus RTU |
Markieren: | PN40 FDM Fork Density Meter,FDM Fork Density Meter 24VDC,24VDC Slurry Density Transmitter |

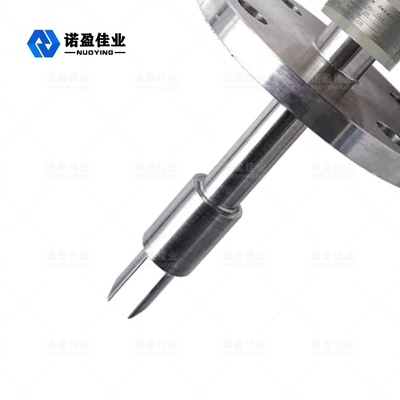

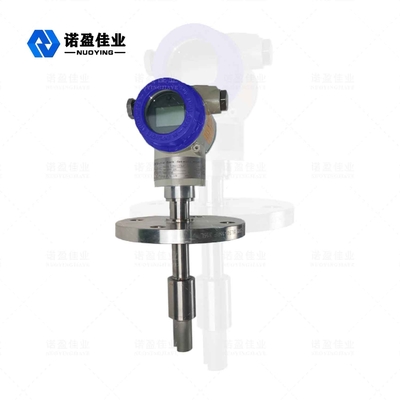

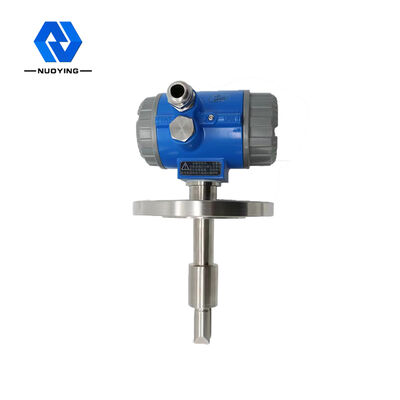

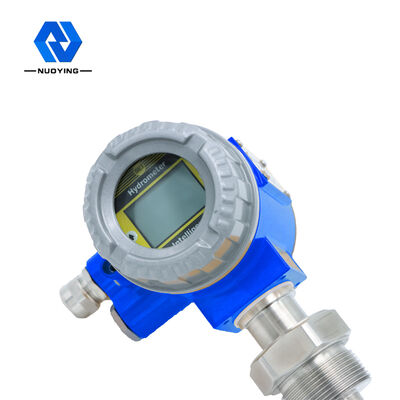

NYDE Resonanzdichtemesser für Stimmgabeln
Die NYDEDas Plug-in-Dichtemessgerät übernimmt die Plug-in-Installation und ist in Rohrleitungen weit verbreitet.Die Dichte des Mediums in offenen Tanks und geschlossenen Tanks wird direkt durch die Vibrationsfrequenz bestimmt, die von der Schwinggabel des in das Medium eingeführten Sensors empfangen wird.Der eingebaute Temperatursensor des Sensors sorgt für eine Temperaturkompensation dafür.
Anwendungsbereich: Das Plug-in-Dichtemessgerät kann die Dichtemessung online in Echtzeit durchführen.Es kann zur Prozesskontrolle von Produkten mit Dichte als Basisparameter oder zur Qualitätskontrolle mit Feststoffanteil oder Konzentrationsanteil als Referenz verwendet werden.Zu den typischen Branchen gehören die petrochemische Industrie, die Weinindustrie, die Lebensmittelindustrie, die pharmazeutische Industrie und die Mineralverarbeitung (wie Ton, Karbonat, Silikat usw.), die speziell in der Grenzflächenerkennung und beim Mischen von Mehrproduktpipelines in den oben genannten Branchen eingesetzt werden Dichtedetektion, die Endpunktüberwachung des Reaktors und die Trennschichtdetektion des Separators.
NYDE Resonanzdichtemesser für Stimmgabeln Technisch Parameter
Messbereich | 0 – 2,5 g/cc (0 – 2500 kg/m3), 0 ~ 100,0 % |
Kalibrierbereich | 0 – 2,5 g/cc (0 – 2500 kg/m3), 0 ~ 100,0 % |
Meßgenauigkeit | ± 0,002 g/cc (± 2 kg/m3), ± 0,5 % |
Wiederholbarkeit | ± 0,001 g/cm³ (± 0,2 kg/m3) ±0,1 % |
Mittlerer Temperaturbereich | -50℃~+150℃ |
Arbeitsdruck | 4 MPa |
Flüssigkeitsviskositätsbereich | 0–600 cP |
Temperaturkoeffizient | < 0,1 kg/m3/℃ (±0,5 %) Nach Korrektur |
Stress-Effekt | Unerheblich |
Eingebauter Temperatursensor | Digitaler Sensor |
Benetztes Material | 316L, Edelstahl 2205, 哈 C, Titanlegierung |
Beschichtung des Gabelkörpers | Standard PTFE oder PFA |
Stromversorgung | 24 VDC, ≥50 mA |
Analoger Signalausgang | 4-20 mA, 0-1000 Hz, RS485-Modbus-RTU |
Ausgabegenauigkeit (20℃) | ±0,1 % des Messwerts oder ± 0,05 % FS |
Ausgangswiederholbarkeit (-40~+85℃) | ± 0,05 % vom Skalenendwert |
Prozessverbindung | DIN 50 PN16 DIN 50 PN40 |
IDF und RJT sanitär | |
Schutzlevel | IP67 |
Hülse | Aluminiumlegierung |
NYDE Resonanzdichtemesser für Stimmgabeln Betriebs Prinzip
Der Sensor arbeitet nach dem Prinzip der Bauteilschwingung, und das Bauteil ist der in die Messflüssigkeit eingetauchte Teil der Stimmgabel.Der Stimmgabelteil induziert Schwingungen durch ein internes piezoelektrisches Gerät, das am unteren Ende des Gabelkörpers befestigt ist.Die Oszillationsfrequenz wird von einem sekundären piezoelektrischen Gerät erfasst, das am anderen Ende des Gabelkörpers befestigt ist, und dann wird das Signal von der Schaltung oben verstärkt.Die Dichte der Flüssigkeit hängt eng mit der Vibrationsfrequenz zusammen, wenn die gemessene Flüssigkeit fließt.Wenn sich die Dichte der gemessenen Flüssigkeit ändert, ändert sich auch die Vibrationsfrequenz, wenn die Flüssigkeit fließt.Durch die folgende Gleichung kann die Dichte der gemessenen Flüssigkeit genau berechnet werden.
D = K0+K1T+K2T2
D= Unkalibrierte Dichte des Messmediums (kg/m3)
T= Vibrationsfrequenz (μ s).
K0 , K1 , K2= konstant
Bei der Dichteerfassung kann das NYDE-Plug-in-Dichtemessgerät den Einfluss der Temperatur auf die Dichte (D) des Messmediums automatisch kompensieren, und der Druck hat keinen wesentlichen Einfluss auf die Dichte.
NYDE Resonanzdichtemesser für Stimmgabeln Design-Merkmale
◎ Geeignet für Tank-, Rohrleitungs-, Durchfluss- oder statische Mediendichtemessung.Geeignet zum Messen von hoher Temperatur, niedriger Temperatur, mit Verunreinigungen und hochviskosem Medium.
◎ Mikroprozessorbasiertes elektronisches Umwandlungsgerät, integrierte Signalverarbeitung, Berechnungs- und Diagnosefunktionen.
◎ Kontinuierliche Online-Messung von Flüssigkeitsdichte und -temperatur, hochpräzise, sicherer und zuverlässiger, kann direkt zur Steuerung des Produktionsprozesses verwendet werden.
◎ Es kann direkt über die RS485-Schnittstelle mit dem PC kommunizieren.Benutzer können Knoten direkt konfigurieren, Fehler diagnostizieren und Daten online erfassen.
◎ Die Grunddichte, der Konzentrationsprozentsatz, der Massenprozentsatz, der Volumenprozentsatz und andere Parameter können berechnet werden, während Dichte und Temperatur gemessen werden.
Hervorragende Überdruckschutzstruktur, überlegene Temperaturstabilität, vollständige Schweißnaht, solides und zuverlässiges Design.
◎ Einfach zu installieren und zu verwenden, das Einlegen der Flüssigkeit kann den Messwert anzeigen.
◎ Einfache Wartung, keine regelmäßige Reinigung.
◎ Kalibrierung ohne Standard-Referenzquelle, keine Laborkalibrierung, keine Prozessunterbrechung.
◎ Der eigensichere Typ kann an gefährlichen Orten verwendet werden, und der Sanitärtyp kann in Lebensmittelproduktionsstätten installiert werden.
