Produktdetails:
|
| Messbereich: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% | Kalibrierungsstrecke: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% |
|---|---|---|---|
| Genauigkeit: | ± 0,002 g /cc (± 2 kg/m3), ±0.5% | Wiederholbarkeit: | ± 0,001 g /cc (± 0,2 kg/m3) ±0.1% |
| Funktionsdruck: | 0~4Mpa | Betriebstemperatur: | -40~130℃, - 50~150℃ |
| Stromversorgung: | 24VDC, ≥50 MA | Signalausgabe: | 4-20 MA, 0-1000Hz, RS485 Modbus RTU |
| Markieren: | Modbus RTU Stimmgabel-Dichtemessgerät,Resonanz-Flüssigkeitsdichtesensor,Modbus-Flüssigkeitsdichtemessgerät |
||

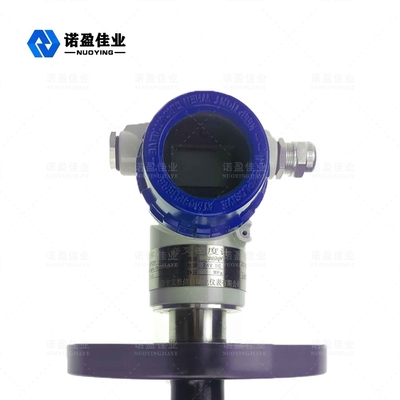

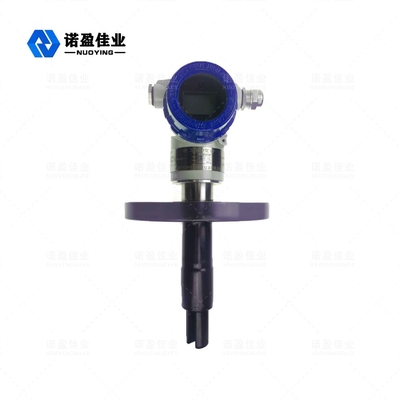

NYDE Stimmgabel-Resonanzdichtemessgerät 4~20Ma oder RS485 Modbus RTU 24VDC
NYDE Resonanzdichtemesser für Stimmgabeln
Die NYDEDas Plug-in-Dichtemessgerät übernimmt die Plug-in-Installation und ist in Rohrleitungen weit verbreitet.Die Dichte des Mediums in offenen Tanks und geschlossenen Tanks wird direkt durch die Vibrationsfrequenz bestimmt, die von der Schwinggabel des in das Medium eingeführten Sensors empfangen wird.Der eingebaute Temperatursensor des Sensors sorgt für eine Temperaturkompensation dafür.
Anwendungsbereich: Das Plug-in-Dichtemessgerät kann die Dichtemessung online in Echtzeit durchführen.Es kann zur Prozesskontrolle von Produkten mit Dichte als Basisparameter oder zur Qualitätskontrolle mit Feststoffanteil oder Konzentrationsanteil als Referenz verwendet werden.Zu den typischen Branchen gehören die petrochemische Industrie, die Weinindustrie, die Lebensmittelindustrie, die pharmazeutische Industrie und die Mineralverarbeitung (wie Ton, Karbonat, Silikat usw.), die speziell in der Grenzflächenerkennung und beim Mischen von Mehrproduktpipelines in den oben genannten Branchen eingesetzt werden Dichtedetektion, die Endpunktüberwachung des Reaktors und die Trennschichtdetektion des Separators.
NYDE Resonanzdichtemesser für Stimmgabeln Technisch Parameter
| Messbereich | 0 – 2,5 g/cc (0 – 2500 kg/m3), 0 ~ 100,0 % |
| Kalibrierbereich | 0 – 2,5 g/cc (0 – 2500 kg/m3), 0 ~ 100,0 % |
| Meßgenauigkeit | ± 0,002 g/cc (± 2 kg/m3), ± 0,5 % |
| Wiederholbarkeit | ± 0,001 g/cm³ (± 0,2 kg/m3) ±0,1 % |
| Mittlerer Temperaturbereich | -50℃~+150℃ |
| Arbeitsdruck | 4 MPa |
| Flüssigkeitsviskositätsbereich | 0–600 cP |
| Temperaturkoeffizient | ＜ 0,1 kg/m3/℃ (±0,5 %) Nach Korrektur |
| Stress-Effekt | Unerheblich |
| Eingebauter Temperatursensor | Digitaler Sensor |
| Benetztes Material | 316L, Edelstahl 2205, 哈 C, Titanlegierung |
| Beschichtung des Gabelkörpers | Standard PTFE oder PFA |
| Stromversorgung | 24 VDC, ≥50 mA |
| Analoger Signalausgang | 4-20 mA, 0-1000 Hz, RS485-Modbus-RTU |
| Ausgabegenauigkeit (20℃) | ±0,1 % des Messwerts oder ± 0,05 % FS |
| Ausgangswiederholbarkeit (-40~+85℃) | ± 0,05 % vom Skalenendwert |
| Prozessverbindung | DIN 50 PN16 DIN 50 PN40 |
| IDF und RJT sanitär | |
| Schutzlevel | IP67 |
| Hülse | Aluminiumlegierung |
NYDE Resonanzdichtemesser für Stimmgabeln Betriebs Prinzip

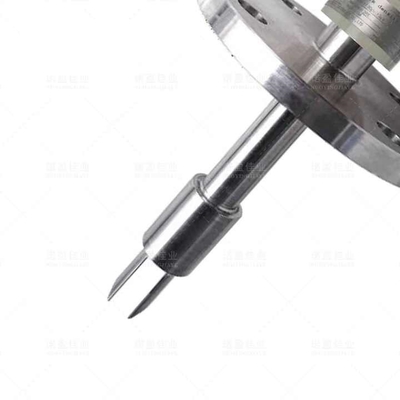

Der Sensor arbeitet nach dem Prinzip der Bauteilschwingung, und das Bauteil ist der in die Messflüssigkeit eingetauchte Teil der Stimmgabel.Der Stimmgabelteil induziert Schwingungen durch ein internes piezoelektrisches Gerät, das am unteren Ende des Gabelkörpers befestigt ist.Die Oszillationsfrequenz wird von einem sekundären piezoelektrischen Gerät erfasst, das am anderen Ende des Gabelkörpers befestigt ist, und dann wird das Signal von der Schaltung oben verstärkt.Die Dichte der Flüssigkeit hängt eng mit der Vibrationsfrequenz zusammen, wenn die gemessene Flüssigkeit fließt.Wenn sich die Dichte der gemessenen Flüssigkeit ändert, ändert sich auch die Vibrationsfrequenz, wenn die Flüssigkeit fließt.Durch die folgende Gleichung kann die Dichte der gemessenen Flüssigkeit genau berechnet werden.
D = K0+K1T+K2T2
D= Unkalibrierte Dichte des Messmediums (kg/m3)
T= Vibrationsfrequenz (μ s).
K0 , K1 , K2= konstant
Bei der Dichteerfassung kann das NYDE-Plug-in-Dichtemessgerät den Einfluss der Temperatur auf die Dichte (D) des Messmediums automatisch kompensieren, und der Druck hat keinen wesentlichen Einfluss auf die Dichte.
NYDE Resonanzdichtemesser für Stimmgabeln Mechanische Installation
Anders als beim Rohrdichtesensor ist der Gabelteil des Einsteckdichtemessers nicht vollständig umschlossen.
Rohrwand oder Behälter
Der Grenzflächeneffekt der Wand auf das Fluid sowie der Viskositätseinfluss des Messmediums selbst, diese Effekte haben einen gewissen Einfluss auf die Messkalibrierung des Sensors.Um diese zu überwinden, haben wir für unterschiedliche Umgebungen die Installationsmethode und den Rohrdurchmesser zusammengefasst und im Voraus festgelegt, um die Auswahl unter denselben Bedingungen zu erleichtern.
|
Installation Standard |
T-förmige seitliche Öffnung Plug-In-Installation |
T-förmige, seitlich öffnende, einziehbare Installation | |
|
Anweisung |
Der Gabelkörper tritt direkt in die Hauptflüssigkeit ein |
Der Gabelkörper wird in die Seite der Rohrleitung eingezogen, um der Hauptflüssigkeit auszuweichen, und dadurch eingezogen 25mm |
|
| Fließrate | Die Strömungsgeschwindigkeit durch die Gabel beträgt 0-1m/s | Die Hauptleitungsströmungsgeschwindigkeit beträgt 1-5 m/s | |
| Viskositätsbereich | Maximal 600 Cp | Maximal 100cP (in Einzelfällen bis 250cP) | |
| Temperatur | -50-150℃ | -50-150℃ | |
|
Hauptrohrgröße |
≥ Horizontale Rohrleitung 100 mm (4″); ≥ Vertikales Rohr 150 mm (4″); |
≥50 mm (2″) |
|
|
Mangel |
Nicht zutreffend für: Instabile Durchflussrate Der Hauptrohrdurchmesser ist kleiner als DN100 |
1. | Flockungslösung (z. B. Fruchtfleisch usw.) |
| 2. | Instabiler Durchfluss | ||
| 3. | Lösungen mit konischer Viskosität | ||
| 4. | Der Hauptrohrdurchmesser ist kleiner als DN50 | ||
| 5. | Fälle, in denen der Temperatureffekt signifikant ist | ||
Berechnung der Durchflussmenge
V = Q / (1/4 *π *d2) Beispiel: Volumenstrom 20m3/h, Rohrdurchmesser 100mm
V = 20 / 3600 /(1/4 * 3,14 * 0,1 * 0,1) = 0,7 M/s
Installationsort
Damit das Dichtemessgerät genau messen und Stabilität anzeigen kann, darf die Strömungsgeschwindigkeit des Messmediums nicht größer als 1m/s sein und der Durchmesser der Rohrleitung, in der das Dichtemessgerät installiert ist, muss größer oder gleich sein 159mm.Der Standort des Dichtemessgeräts sollte so weit wie möglich von der Pumpe entfernt installiert werden, und der Abstand sollte vorzugsweise größer als 5 m sein;Wenn die Strömungsgeschwindigkeit größer als 1 m/s ist, verwenden Sie die Installation mit erweitertem Durchmesser.Wenn sich die Durchflussrate um 1 m erhöht, wird der Rohrdurchmesser des Dichtemessers um das 1,5-fache erhöht.Vor dem Instrument muss ein gerader Rohrabschnitt ≥ 600 mm und hinter dem Instrument ein gerader Rohrabschnitt ≥ 300 mm vorhanden sein.Das Fluid befindet sich beim Durchströmen des Gabelkörpers in einem laminaren Zustand,
Wie in der Abbildung gezeigt: horizontale Installation einer horizontalen Rohrleitung
Konzentrisches vertikales Reduzierrohr Direkt in die Flüssigkeit einführen
Horizontales Rohr des konzentrischen Reduzierstücks Draufsicht des horizontalen Rohrs
