Geführte Wellen-Radar-waagerecht ausgerichteter Meter-Messbereich NYRD701 1.8GHz: 0~30m waagerecht ausgerichteter Übermittler

Geführte Wellen-Radar-waagerecht ausgerichteter Meter-Messbereich NYRD701 1.8GHz: 0~30m waagerecht ausgerichteter Übermittler

Markenbezeichnung: NUOYINGJIAYE
Model Number: NYRD701
MOQ: 1
Preis: $400 to $1800
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: Monat 1000 PC vor
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
Explosion-proof certificate
Messbereich:
30m
Typische Anwendung:
Flüssigkeiten, Pulver, feste Partikel
Material:
304,316L (optional)
Befestigungsart:
Flanschbefestigungs- oder Fadenmontage
Schutz-Grad:
Anzeigeninstrument IP67
Betriebstemperatur:
-40~130℃
Fallmaterial:
: Gussaluminiumkasten
Prozessdruck:
-0.1-4MPa, -1~40BAR
Verpackung Informationen:
40cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
Monat 1000 PC vor
Produkt-Beschreibung



NYRD701 1,8 GHz Geführte Welle Radar Stufe Meter



Das geführte Radar-Füllstandsmessgerät ist ein Füllstandsmessgerät, das auf dem Prinzip der Zeitbereichsreflexion (TDR) basiert.Der elektromagnetische Impuls des Radar-Füllstandsmessgeräts breitet sich mit Lichtgeschwindigkeit entlang des Stahlseils oder der Sonde aus.Ein Teil des Impulses des Füllstandsmessers wird zu einem Echo reflektiert und kehrt auf dem gleichen Weg zum Impulsgeber zurück.Proportional zur Laufzeit des Impulses während dieser Zeit wird der Abstand zwischen Sender und Oberfläche des Messmediums ermittelt und die Füllstandshöhe berechnet.



Radar Stufe MeterTechnische Parameter



Typische Anwendung Flüssigkeiten, Pulver, feste Partikel, korrosive Medien
Antennenmaterial Flexibles Kabel/304/PTFE (optional)
Messbereich 30 m
Genauigkeit ±1mm
Stromversorgung 24 VDC (Zweileiter, Vierleiter)
Mittlere Temperatur -40~+130℃,-40~+250℃
Druck e -0,1 ~ 4,0 MPa
Prozessverbindung Gewinde, Flansch (optional)
Schutzklasse IP65
Explosionsgeschützte Qualität ExiaⅡCT6 (optional)
Signalausgang 4...20mA/HART/RS485/Modbus...



Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!

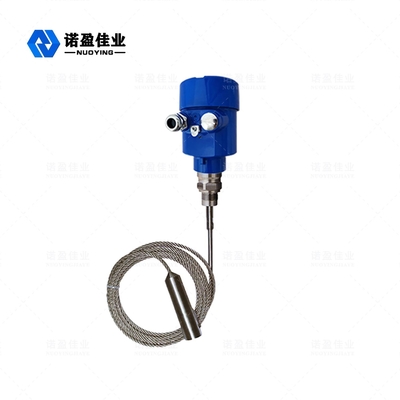

Geführte Wellen-Radar-waagerecht ausgerichteter Meter-Messbereich NYRD701 1.8GHz: 0~30m waagerecht ausgerichteter Übermittler 0



Radar Stufe MeterBetriebs Prinzip



Der vom geführten Wellenradar ausgesandte hochfrequente Mikrowellenimpuls breitet sich entlang der Detektionskomponente (Stahlseil oder Stahlstange) aus und verursacht beim Auftreffen auf das Messmedium aufgrund der plötzlichen Änderung der Dielektrizitätskonstante eine Reflexion und einen Teil der Impulsenergie wird zurückreflektiert.Der zeitliche Abstand zwischen dem gesendeten Impuls und dem reflektierten Impuls ist proportional zur Entfernung des gemessenen Mediums.

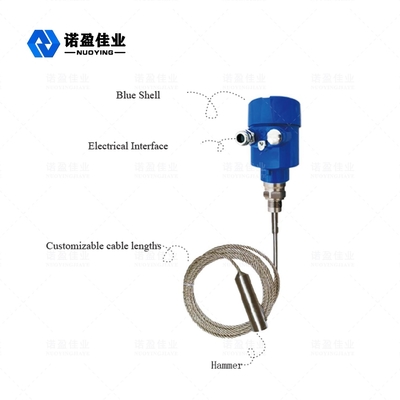

Geführte Wellen-Radar-waagerecht ausgerichteter Meter-Messbereich NYRD701 1.8GHz: 0~30m waagerecht ausgerichteter Übermittler 1



◎ Geben Sie ein
Das Guided-Wave-Radar ist ein Messinstrument, das auf dem Prinzip der Zeitreise basiert.Die Radarwelle läuft mit Lichtgeschwindigkeit, die Laufzeit kann durch elektronische Bauteile in ein Füllstandsignal umgewandelt werden.Die Sonde sendet hochfrequente Impulse aus und breitet sich entlang der Kabel- oder Stabsonde aus.Treffen die Impulse auf die Materialoberfläche, werden sie zurückreflektiert und vom Empfänger im Gerät empfangen und das Abstandssignal in ein Füllstandssignal umgewandelt.
Das reflektierte Impulssignal wird entlang der Kabel- oder Stabsonde zum elektronischen Schaltungsteil des Instruments übertragen, und der Mikroprozessor verarbeitet das Signal, um das durch den Mikrowellenimpuls auf der Oberfläche des Materials erzeugte Echo zu identifizieren.Die korrekte Erkennung des Echosignals wird durch die Impulssoftware vervollständigt, und der Abstand D von der Materialoberfläche ist proportional zur Zeitreise T des
Impuls:
D=C×T/2, wobei C die Lichtgeschwindigkeit ist
Da der Abstand E des leeren Tanks bekannt ist, ist der Füllstand L: L=ED
◎ Exportieren
Wird durch Eingabe der Höhe des leeren Tanks E (= Nullpunkt), der Höhe des vollen Tanks F (= Skalenendwert) und einiger Anwendungsparameter eingestellt. Die Anwendungsparameter passen das Instrument automatisch an die Messumgebung an, die dem 4-20-mA-Ausgang entspricht.
