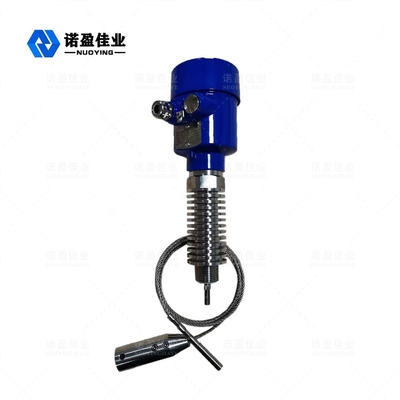

NYRD701 1,8 GHz Guided Wave Radar Level Meter Level Transmitter Hochtemperaturtyp

NYRD701 1,8 GHz Guided Wave Radar Level Meter Level Transmitter Hochtemperaturtyp

Markenbezeichnung: NUOYINGJIAYE
Model Number: NYRD701 (Art der hohen Temperatur)
MOQ: 1
Preis: $420 to $1850
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: Monat 1000 PC vor
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
Explosion-proof certificate
Messbereich:
30m
Antennen-Art:
Hochtemperatur-Kabelantenne
Betriebstemperatur:
-40~250℃
Signalausgabe:
4-20mA, 4-20mA/HART
Prozessdruck:
-0.1-4MPa, -1~40BAR
Stromversorgung:
24VDC/220VAC
Schutz-Grad:
IP67
Frequenz:
1,8 GHz
Verpackung Informationen:
40cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
Monat 1000 PC vor
Produkt-Beschreibung

Art) (der hohen Temperatur 1.8GHz Radar-waagerecht ausgerichtetes Meter der geführten Wellen-NYRD701

Das waagerecht ausgerichtete Meter des Radars der geführten Welle ist ein waagerecht ausgerichtetes Meter, das auf dem Prinzip der Zeitgebietsreflexion (TDR) basiert. Der elektromagnetische Impuls des waagerecht ausgerichteten Messgeräts des Radars pflanzt entlang dem Stahlkabel oder der Sonde mit der Lichtgeschwindigkeit fort. Der Teil des Impulses des waagerecht ausgerichteten Meters wird reflektiert, um ein Echo zu bilden und zum Impulsgeber entlang dem gleichen Weg zurückzugehen. Der Abstand zwischen dem Übermittler und der Oberfläche des gemessenen Mediums ist zur Ausbreitungszeit des Impulses während dieses Zeitraums proportional, und die Füllstandhöhe wird berechnet.

Radar-waagerecht ausgerichtetes Meter-technischer Parameter

Typische Anwendung Flüssigkeiten, Pulver, feste Partikel, ätzende Medien
Antennenmaterial Flexible cable/304/PTFE (optional)
Messbereich 30 m
Genauigkeit ±1mm
Stromversorgung 24 VDC (Zweidraht-, 4-adrig)
Mittlere Temperatur -40~+250℃
Druck e -0.1~4.0MPa
Prozessverbindung Faden, Flansch (optional)
Schutzklasse IP65
Explosionssicherer Grad ExiaCT6Ⅱ (optional)
Signalausgabe 4… 20mA/HART/RS485/Modbus…

Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!

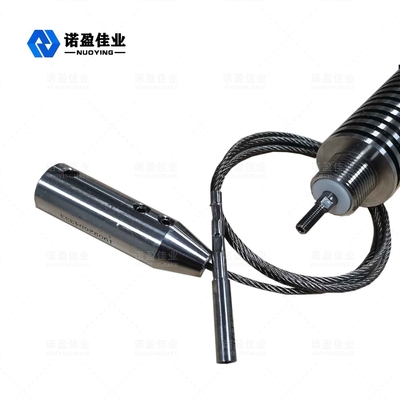

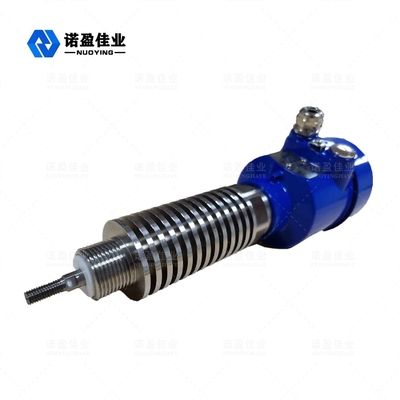

Die Radarniveau-Meterantenne der geführten Welle, zum sich der Struktur des Heizkörpers, Heizkörper anzuschließen ist eine Art zu Elektrogeräte benutzte abkühlendes Gerät der heißen Elektronkomponente, machte mehr als 304/316 von Material wie Edelstahlblechstruktur. Der Kühlkörper kann die Hitze von der effektiveren Leitung der Komponenten machen, damit das Produkt an den höheren Temperaturgelegenheiten angewendet werden kann.

Radar-waagerecht ausgerichtete Meter-Ausrüstungsbeschreibungen

◎Radarniveaumeter der geführten Welle nimmt Verfahrenstechnik der modernen Mikrowelle an und einzigartiger Echo Discovery hallen Verfahrenstechnik, Kontaktmaß, hohe Maßgenauigkeit und genaueres Maß wider. Gleichzeitig ist das Radar der geführten Welle gegen Adhäsion beständig und wird nicht durch die externe Umwelt wie mittlere Temperatur und Adhäsion beeinflußt.
◎Eine Vielzahl von Prozessverbindungsmethoden und Arten von Entdeckungskomponenten machen Reihen 70X führten die Wellenradar-Niveaumessgeräte, die für verschiedene komplexe Arbeitsbedingungen und Anwendungen passend sind. Wie: Hochdruck- und kleinen der Dielektrizitätskonstante Medium der hohen Temperatur.
◎Unter Verwendung des Impulsarbeitsmodus hat das Produkt extrem - niedrige Emissionsenergie und kann in verschiedenes Metall und in Nichtmetall installiert sein
Behälter ohne Schaden zum menschlichen Körper und zur Umwelt.

Radar-waagerecht ausgerichtete Meter-Installationsanforderungen

Standardinstallationsmethode

NYRD701 1,8 GHz Guided Wave Radar Level Meter Level Transmitter Hochtemperaturtyp 0

◎Es wird empfohlen, um bei 1/4 oder 1/6 des Behälterdurchmessers zu installieren.
Anmerkung: Der Mindestabstand von der Behälterwand ist L0≥300mm, H0≥50mm.
◎Halten Sie weg von dem Einlass und dem Ausgang.
◎Halten Sie frei von den Hindernissen wie Endschalter, Feinsicherungen, Quirlen, etc. Anmerkung: Der Abstand zwischen der Sonde und dem Hindernis ist ≥200mm.
◎Wenn der Behälter eine Metalldose ist, sollte das Radar die Wand und die Unterseite der Dose in der ganzen Strecke nicht berühren.
◎Wenn die Unterseite des Behälters zugespitzt wird, kann das Radar in die Mitte der Spitze des Behälters installiert sein.
◎Die Höhe des Installationskurzschlussrohres sollte L1≤10cm sein.
