Produktdetails:
|
Messbereich: | 6m | Antennen-Art: | Anti-Korrosions-Antenne |
---|---|---|---|
Antennenmaterial: | 304+PTFE, 316L+PTFE (optional) | Prozessverbindung: | Einschraubgewinde, Flansch (optional), |
Genauigkeit: | ±1mm | Betriebstemperatur: | -40~130℃ |
Signalausgabe: | 4-20mA, 4-20mA/HART (Zweidraht-/4-adrig) | Prozessdruck: | -0.1-2MPa |

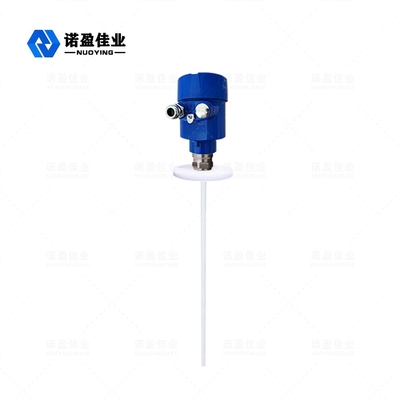

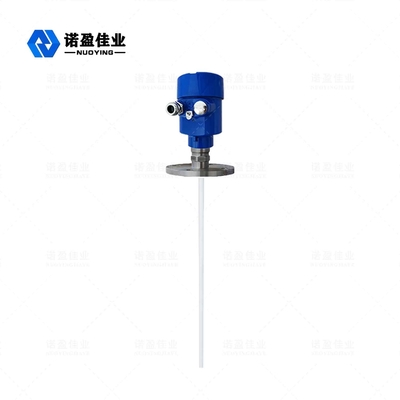

NYRD702 PTFE1,8 GHz geführte Welle Radar Stufe Meter
Das geführte Radar-Füllstandsmessgerät ist ein Füllstandsmessgerät, das auf dem Prinzip der Zeitbereichsreflexion (TDR) basiert.Der elektromagnetische Impuls des Radar-Füllstandsmessgeräts breitet sich mit Lichtgeschwindigkeit entlang des Stahlseils oder der Sonde aus.Ein Teil des Impulses des Füllstandsmessers wird zu einem Echo reflektiert und kehrt auf dem gleichen Weg zum Impulsgeber zurück.Proportional zur Laufzeit des Impulses während dieser Zeit wird der Abstand zwischen Sender und Oberfläche des Messmediums ermittelt und die Füllstandshöhe berechnet.
Das NYRD702 korrosionsbeständige geführte Wellenradar-Füllstandsmessgerät eignet sich besser für die Füllstandsüberwachung von stark korrosiven Medien wie Salzsäurelösung, Salpetersäurelösung, Bromwasserstoffsäure, verdünnter Schwefelsäure und so weiter
Radar Stufe MeterTechnische Parameter
Typische Anwendung | Flüssigkeiten, Pulver, feste Partikel, korrosive Medien |
Antennenmaterial | PTFE (optional) |
Messbereich | 6 m |
Genauigkeit | ±1mm |
Stromversorgung | 24 VDC (Zweileiter, Vierleiter) |
Mittlere Temperatur | -40~+130℃,-40~+250℃ |
Druck | e -0,1 ~ 4,0 MPa |
Prozessverbindung | Gewinde, Flansch (optional) |
Schutzklasse | IP67 |
Explosionsgeschützte Qualität | ExiaⅡCT6 (optional) |
Signalausgang | 4...20mA/HART/RS485/Modbus... |
※ Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!
Radar Stufe MeterBetriebs Prinzip
Der vom geführten Wellenradar ausgesandte hochfrequente Mikrowellenimpuls breitet sich entlang der Detektionskomponente (Stahlseil oder Stahlstange) aus und verursacht beim Auftreffen auf das Messmedium aufgrund der plötzlichen Änderung der Dielektrizitätskonstante eine Reflexion und einen Teil der Impulsenergie wird zurückreflektiert.Der zeitliche Abstand zwischen dem gesendeten Impuls und dem reflektierten Impuls ist proportional zur Entfernung des gemessenen Mediums.
◎ Geben Sie ein
Das Guided-Wave-Radar ist ein Messinstrument, das auf dem Prinzip der Zeitreise basiert.Die Radarwelle läuft mit Lichtgeschwindigkeit, die Laufzeit kann durch elektronische Bauteile in ein Füllstandsignal umgewandelt werden.Die Sonde sendet hochfrequente Impulse aus und breitet sich entlang der Kabel- oder Stabsonde aus.Treffen die Impulse auf die Materialoberfläche, werden sie zurückreflektiert und vom Empfänger im Gerät empfangen und das Abstandssignal in ein Füllstandssignal umgewandelt.
Das reflektierte Impulssignal wird entlang der Kabel- oder Stabsonde zum elektronischen Schaltungsteil des Instruments übertragen, und der Mikroprozessor verarbeitet das Signal, um das durch den Mikrowellenimpuls auf der Oberfläche des Materials erzeugte Echo zu identifizieren.Die korrekte Erkennung des Echosignals wird durch die Impulssoftware vervollständigt, und der Abstand D von der Materialoberfläche ist proportional zur Zeitreise T des
Impuls:
D=C×T/2, wobei C die Lichtgeschwindigkeit ist
Da der Abstand E des leeren Tanks bekannt ist, ist der Füllstand L: L=ED
◎ Exportieren
Wird durch Eingabe der Höhe des leeren Tanks E (= Nullpunkt), der Höhe des vollen Tanks F (= Skalenendwert) und einiger Anwendungsparameter eingestellt. Die Anwendungsparameter passen das Instrument automatisch an die Messumgebung an, die dem 4-20-mA-Ausgang entspricht.
Radar Stufe MeterInstallationsvoraussetzungen
Standard-Installationsmethode
◎ Es wird empfohlen, bei 1/4 oder 1/6 des Behälterdurchmessers zu installieren.
Hinweis: Der Mindestabstand zur Tankwand beträgt L0≥300mm, H0≥50mm.
◎ Vom Einlass und Auslass fernhalten.
◎ Halten Sie Abstand zu Hindernissen wie Endschaltern, Heizschlangen, Rührwerken etc. Hinweis: Der Abstand zwischen Sonde und Hindernis beträgt ≥200mm.
◎ Wenn es sich bei dem Behälter um eine Metalldose handelt, sollte das Radar die Wand und den Boden der Dose im gesamten Bereich nicht berühren.
◎ Wenn sich der Boden des Behälters verjüngt, kann das Radar in der Mitte der Oberseite des Tanks installiert werden.
◎ Die Höhe des Installationskurzrohres sollte L1≤10cm betragen.
