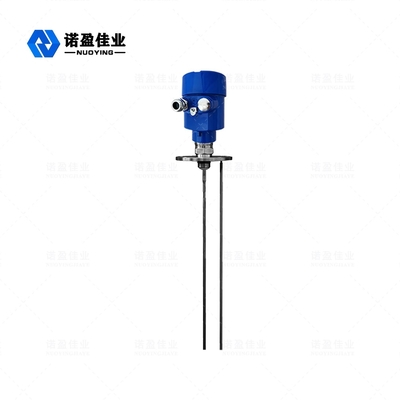

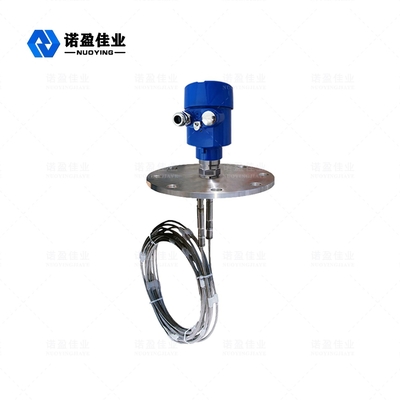

NYRD703 1,8 GHz Guided Wave Radar Level Meter Level Transmitter Messbereich 0 ~ 20 m

NYRD703 1,8 GHz Guided Wave Radar Level Meter Level Transmitter Messbereich 0 ~ 20 m

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYRD703
MOQ: 1
Preis: $400 to $1800
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 100 Stück/ Vormonat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Explosion-proof certificate
Messbereich:
Kabel 20 m, Stange 6 m
Typische Anwendung:
Niedrige Dielektrizitätskonstanteflüssigkeit
Material:
304,316L (optional)
Prozessverbindung:
Flansch (optional),
Prozessdruck:
-0.1-4MPa, -1~40BAR
Signalausgabe:
4-20mA/Hirsch/RS485 (Modbus)
Explosionssicherer Grad:
Exia II C T6 Ga
Schutz-Klasse:
IP67
Verpackung Informationen:
40cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
100 Stück/ Vormonat
Produktbeschreibung



NYRD703 1,8 GHz Geführte Welle Radar Stufe Meter



Das geführte Radar-Füllstandsmessgerät ist ein Füllstandsmessgerät, das auf dem Prinzip der Zeitbereichsreflexion (TDR) basiert.Der elektromagnetische Impuls des Radar-Füllstandsmessgeräts breitet sich mit Lichtgeschwindigkeit entlang des Stahlseils oder der Sonde aus.Ein Teil des Impulses des Füllstandsmessers wird zu einem Echo reflektiert und kehrt auf dem gleichen Weg zum Impulsgeber zurück.Proportional zur Laufzeit des Impulses während dieser Zeit wird der Abstand zwischen Sender und Oberfläche des Messmediums ermittelt und die Füllstandshöhe berechnet.



Radar Stufe MeterTechnische Parameter



Typische Anwendung Flüssigkeiten, Flüssigkeiten mit niedriger Dielektrizitätskonstante
Antennenmaterial Flexibles Kabel/304/PTFE (optional)
Messbereich 0 ~ 20 m (Kabel), 0 ~ 6 m
Genauigkeit ±1mm
Stromversorgung 24 VDC (Zweileiter, Vierleiter)
Mittlere Temperatur -40~+130℃
Druck e -0,1 ~ 4,0 MPa
Prozessverbindung Gewinde, Flansch (optional)
Schutzklasse IP67
Explosionsgeschützte Qualität ExiaⅡCT6 (optional)
Signalausgang 4...20mA/HART/RS485/Modbus...



 Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!



Radar Stufe MeterBetriebs Prinzip



Der vom geführten Wellenradar ausgesandte hochfrequente Mikrowellenimpuls breitet sich entlang der Detektionskomponente (Stahlseil oder Stahlstange) aus und verursacht beim Auftreffen auf das Messmedium aufgrund der plötzlichen Änderung der Dielektrizitätskonstante eine Reflexion und einen Teil der Impulsenergie wird zurückreflektiert.Der zeitliche Abstand zwischen dem gesendeten Impuls und dem reflektierten Impuls ist proportional zur Entfernung des gemessenen Mediums.



NYRD703 1,8 GHz Guided Wave Radar Level Meter Level Transmitter Messbereich 0 ~ 20 m 0



◎ Geben Sie ein
Das Guided-Wave-Radar ist ein Messinstrument, das auf dem Prinzip der Zeitreise basiert.Die Radarwelle läuft mit Lichtgeschwindigkeit, die Laufzeit kann durch elektronische Bauteile in ein Füllstandsignal umgewandelt werden.Die Sonde sendet hochfrequente Impulse aus und breitet sich entlang der Kabel- oder Stabsonde aus.Treffen die Impulse auf die Materialoberfläche, werden sie zurückreflektiert und vom Empfänger im Gerät empfangen und das Abstandssignal in ein Füllstandssignal umgewandelt.
Das reflektierte Impulssignal wird entlang der Kabel- oder Stabsonde zum elektronischen Schaltungsteil des Instruments übertragen, und der Mikroprozessor verarbeitet das Signal, um das durch den Mikrowellenimpuls auf der Oberfläche des Materials erzeugte Echo zu identifizieren.Die korrekte Erkennung des Echosignals wird durch die Impulssoftware vervollständigt, und der Abstand D von der Materialoberfläche ist proportional zur Zeitreise T des
Impuls:
D=C×T/2, wobei C die Lichtgeschwindigkeit ist
Da der Abstand E des leeren Tanks bekannt ist, ist der Füllstand L: L=ED
◎ Exportieren
Wird durch Eingabe der Höhe des leeren Tanks E (= Nullpunkt), der Höhe des vollen Tanks F (= Skalenendwert) und einiger Anwendungsparameter eingestellt. Die Anwendungsparameter passen das Instrument automatisch an die Messumgebung an, die dem 4-20-mA-Ausgang entspricht.





Radar Stufe MeterDesign-Merkmale



◎ Das Radar-Füllstandsmessgerät mit geführter Welle verwendet fortschrittliche Mikrowellenverarbeitungstechnologie und die einzigartige Echo Discovery-Echoverarbeitungstechnologie, Kontaktmessung, hohe Messgenauigkeit und genauere Messung.Gleichzeitig ist das geführte Wellenradar beständig gegen Adhäsion und wird nicht durch die äußere Umgebung wie Mediumstemperatur und Adhäsion beeinflusst.
◎ Eine Vielzahl von Prozessanschlussmethoden und Arten von Detektionskomponenten machen die Füllstandsmessgeräte der Serie 70X mit geführtem Mikrowellenradar für verschiedene komplexe Arbeitsbedingungen und Anwendungen geeignet.Wie zum Beispiel: Medium mit hoher Temperatur, hohem Druck und kleiner Dielektrizitätskonstante.
◎ Im Puls-Arbeitsmodus hat das Produkt eine extrem niedrige Emissionsleistung und kann in verschiedenen Metallen und Nichtmetallen installiert werden
Behälter ohne Schaden für den menschlichen Körper und die Umwelt.
