Produktdetails:
|
| Messbereich: | 6m, 15m | Antennen-Art: | hohe Temperatur und Hochdruckantenne |
|---|---|---|---|
| Material: | 304,316L (optional) | Explosionssicherer Grad: | ExiaCT6Ⅱ (optional) |
| Schutz-Klasse: | Anzeigeninstrument IP67 | Betriebstemperatur: | -40~500℃ |
| Signalausgabe: | 4-20mA, 4-20mA/HART (Zweidraht-/4-adrig) | Prozessdruck: | -1~40BAR |

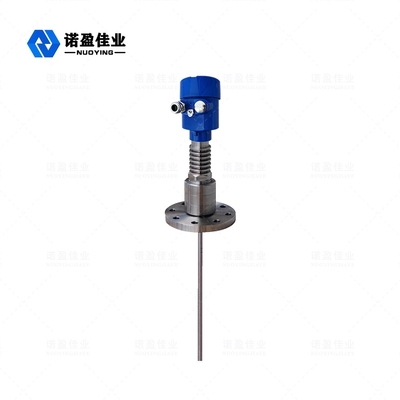

NYRD7051,8 GHz geführte Welle Radar Stufe Meter
Radar-Füllstandsmessgerät mit geführter Welle, ein Füllstandsmessgerät in der chemischen Industrie.Der Radar-Füllstandsmesser mit geführter Welle ist ein Radar-Füllstandsmesser, der auf dem Prinzip der Zeitbereichsreflektometrie (TDR) basiert.Der elektromagnetische Impuls des Radar-Füllstandsmessgeräts bewegt sich mit Lichtgeschwindigkeit am Kabel oder Sondenstab entlang.Beim Auftreffen auf die Oberfläche des Messmediums wird ein Teil des Impulses des Radar-Füllstandsmessgeräts zu einem Echo reflektiert und gelangt auf demselben Weg zum Impulsgeber zurück.Der Abstand zwischen Launcher und der Oberfläche des Messmediums ist dabei proportional zur Laufzeit des Pulses und die Höhe des Flüssigkeitsspiegels wird berechnet.
Radar Stufe MeterTechnische Parameter
| Typische Anwendung | Flüssigkeiten, Pulver, feste Partikel, korrosive Medien |

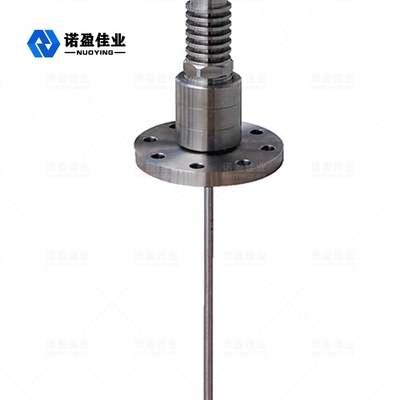

| Antennenmaterial | Flexibles Kabel/304/PTFE (optional) |
| Messbereich | 6 m |
| Genauigkeit | ±1mm |
| Stromversorgung | 24 VDC (Zweileiter, Vierleiter) |
| Mittlere Temperatur | -40~+130℃,-40~+250℃ |
| Druck | -0,1 ~ 4,0 MPa |
| Prozessverbindung | Gewinde, Flansch (optional) |
| Schutzklasse | IP67 |
| Explosionsgeschützte Qualität | ExiaⅡCT6 (optional) |
| Signalausgang | 4...20mA/HART/RS485/Modbus... |
※ Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!
Radar Stufe MeterBetriebs Prinzip
Der vom geführten Wellenradar ausgesandte hochfrequente Mikrowellenimpuls breitet sich entlang der Detektionskomponente (Stahlseil oder Stahlstange) aus und verursacht beim Auftreffen auf das Messmedium aufgrund der plötzlichen Änderung der Dielektrizitätskonstante eine Reflexion und einen Teil der Impulsenergie wird zurückreflektiert.Der zeitliche Abstand zwischen dem gesendeten Impuls und dem reflektierten Impuls ist proportional zur Entfernung des gemessenen Mediums.
Radar Stufe MeterInstallationsvoraussetzungen
Standard-Installationsmethode
◎ Es wird empfohlen, bei 1/4 oder 1/6 des Behälterdurchmessers zu installieren.
Hinweis: Der Mindestabstand zur Tankwand beträgt L0≥300mm, H0≥50mm.
◎ Vom Einlass und Auslass fernhalten.
◎ Halten Sie Abstand zu Hindernissen wie Endschaltern, Heizschlangen, Rührwerken etc. Hinweis: Der Abstand zwischen Sonde und Hindernis beträgt ≥200mm.
◎ Wenn es sich bei dem Behälter um eine Metalldose handelt, sollte das Radar die Wand und den Boden der Dose im gesamten Bereich nicht berühren.
◎ Wenn sich der Boden des Behälters verjüngt, kann das Radar in der Mitte der Oberseite des Tanks installiert werden.
◎ Die Höhe des Installationskurzrohres sollte L1≤10cm betragen.
Radar Stufe MeterElektrische Anschlüsse
◎ Versorgungsspannung
(4 ~20) mA/HART (Zweileiter)
Die Stromversorgung und das Ausgangsstromsignal teilen sich ein zweiadriges geschirmtes Kabel.Den jeweiligen Versorgungsspannungsbereich entnehmen Sie den technischen Daten.Für den eigensicheren Typ muss eine Sicherheitsbarriere zwischen der Stromversorgung und dem Instrument hinzugefügt werden.
(4~20) mA/HART (Vierleiter)
Die Stromversorgung und das Stromsignal sind getrennt und verwenden jeweils eine zweiadrige, geschirmte Leitung.Den jeweiligen Versorgungsspannungsbereich entnehmen Sie den technischen Daten.
RS485/Modbus
Die Stromversorgung und das Modbus-Signal sind getrennt und verwenden jeweils eine zweiadrige, abgeschirmte Leitung.Spezifischer Versorgungsspannungsbereich siehe technische Daten .
◎ Verbindungsmethode
◎ Explosionsgeschützter Anschluss
Radar Stufe MeterAuswahltabelle
Beispiel: NYRD705-AC1A33VAPM1000
| Herstellernummer | |
| NYRD | |
| Produktmodell | |
| 705 Reichweite 6m | |
| Antennenform/ Größe/ Material | |
|
EIN B Y |
Kabelantenne/ 304 Kabelantenne/ PTFE Sonderanfertigung |
| Prozessverbindung | |
| EIN | Gewinde: G1½A |
| B | Thema: G1A |
| C | Thema: G¾A |
| D | Gewinde: 1½NPT |
| E | Flansch: DN50 |
| F | Flansch: DN80 |
| g | Flansch: DN100 |
| Y | Speziell angepasst |
| Ausgang/Versorgung | |
|
1 4~20mA/24VDC Zweileiter 2 4~20mA/24VDC/Hart Zweileiter 3 4~20mA/220VAC/Hart Vieradrig 4 RS485/Modbus |
|
| Live-Anzeige/Programmierung | |
| AXT | Mit ohne |
| Nuoying-Code | |
| XX | |
| Prozesstemperatur |
| 1 - 40~+ 130℃ |
| 2 - 40~+ 250℃ |
| 3 - 40~+ 500℃ |
| Y Speziell angepasst |
| Prozessdruck |
| 1 - 0,1 ~ + 0,3 MPa |
| 2 - 0,1 ~ + 2,0 MPa |
| 3 - 0,1 ~ + 4,0 MPa |
| Y Speziell angepasst |
| Abdichtung |
|
V Viton K. Kalrez Y Speziell angepasst |
| Gehäusematerial/ Schutzart |
| A Aluminium/ IP65 |
| D Aluminium (Dual Cavity)/ IP67 |
| S Edelstahl 304/ IP68 |
| Y Speziell angepasst |
| Explosionsgeschützte Qualität |
| P-Standard |
| L Exia IICT6 |
| G Exd[ia] IICT6 Spezial |
| Y angepasst |
| Kabeleinführung |
|
M M20×1.5N 1/2" NPT Y Speziell angepasst |
| Reichweite (Einheit: cm) |
| X ...... |
