Nyrd702 100mhz Stangen-Mikrowellen-waagerecht ausgerichteter Übermittler des Radar-waagerecht ausgerichtete Übermittler-IP68 40

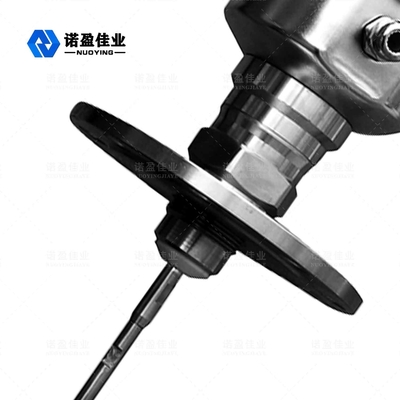

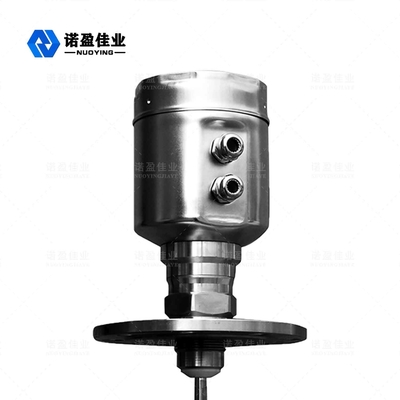

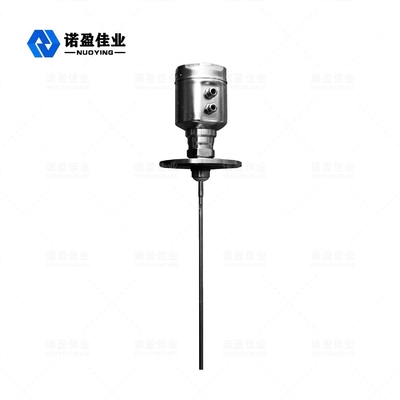

1.8GHz Radar-waagerecht ausgerichtetes Meter der geführten Wellen-NYRD702 (Edelstahl)

Das waagerecht ausgerichtete Meter des Radars der geführten Welle ist ein waagerecht ausgerichtetes Meter, das auf dem Prinzip der Zeitgebietsreflexion (TDR) basiert. Der elektromagnetische Impuls des waagerecht ausgerichteten Messgeräts des Radars pflanzt entlang dem Stahlkabel oder der Sonde mit der Lichtgeschwindigkeit fort. Der Teil des Impulses des waagerecht ausgerichteten Meters wird reflektiert, um ein Echo zu bilden und zum Impulsgeber entlang dem gleichen Weg zurückzugehen. Der Abstand zwischen dem Übermittler und der Oberfläche des gemessenen Mediums ist zur Ausbreitungszeit des Impulses während dieses Zeitraums proportional, und die Füllstandhöhe wird berechnet.

Radar-waagerecht ausgerichtetes Meter-technischer Parameter

※ Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!

Radar-waagerecht ausgerichtetes Meter-Funktionsprinzip

Geführte Wellen-Radar ist die Art des Messgeräts, das auf dem Prinzip der Zeitreise basiert. Die Radarwelle pflanzt sich mit der Lichtgeschwindigkeit fort, und seine Laufzeit kann in ein waagerecht ausgerichtetes Signal durch die elektronischen Bauelemente umgewandelt werden. Die Sonde strahlt Hochfrequenzimpulse aus, die entlang dem Kabel verbreiten, und die Impulse werden zurück reflektiert, wenn sie die Materialoberfläche antreffen und empfangen durch den Empfänger innerhalb des Meters. Das Abstandssignal wird dann in das waagerecht ausgerichtete Signal umgewandelt.

Radar-waagerecht ausgerichtete Meter-Installationsanforderungen

Messbereich

Symbolerklärung:

H---- Messbereich

L---- Leerer Behälterabstand

B---- Das Totgebiet an der Spitze

E---- Der Mindestabstand zwischen der Sonde und der Behälterwand

Das Totgebiet bezieht sich den auf Mindestabstand zwischen dem höchsten Stand der Materialoberfläche und dem MaßBezugspunkt.

Das untere Totgebiet bezieht sich den auf Abstand nahe der Kabelunterseite, die nicht genau gemessen werden kann.

Der effektive Abstand ist der zwischen dem Spitzentotgebiet und dem unteren Totgebiet.

Anmerkung: Nur wenn das materielle Niveau zwischen an den Spitzen- und unteren Totgebieten ist, kann ein zuverlässiges Maß des materiellen Niveaus wird garantiert.

Installations-Führer

Der folgende Installationsführer trifft zu, um zu verkabeln und Stangensonden für das Messen von festen Partikeln und von Flüssigkeiten. Koaxialröhrensonden sind für flüssige Gegenstände nur passend.

Einbauposition:

• Aufenthalt weg von Exporten und Importen.
• Für Metall und Plastikdosen berührt das Meter nicht die innere Wand des Behälters. Wenn Metallbehälter, waagerecht ausgerichtetes Messgerät nicht in die Mitte des Behälters installiert ist.
• Installation wird bei 1/4 des Durchmessers des Silos empfohlen.
• Kabelart oder Stangenart Sonde und Behälterwandabstand sollten nicht kleiner als 30 cm sein.
• Die Unterseite der Sonde ist ungefähr 30mm von der Unterseite des Behälters.
• Der Abstand zwischen der Sonde und den Hindernissen im Behälter ist nicht kleiner als 200mm.
• Sensor kann in die Mitte des Dachs installiert sein, wenn die Unterseite des Behälters für Kegel, kann in der Behälterunterseite messen.
• Das Diagramm auf dem Recht zeigt die Stange-förmige Radarinstallation, die hauptsächlich für Füllstandmaß benutzt wird.
