Produktdetails:
|
| Messbereich: | Kabel 30m; Stange, Koaxial-6m | Prozessdruck: | -10-40bar |
|---|---|---|---|
| Antennenmaterial: | 304,316L (optional) | Prozessverbindung: | Flansch (optional), |
| Unterkunft des Schutzgrades: | IP68 | Betriebstemperatur: | -40~130℃, - 40~250℃ |
| Signalausgabe: | 4-20mA/HART (Zweidraht-/4-adrig) | Wartegeschwindigkeit: | : 0.2S (abhängig von der tatsächlichen Verwendung) |
| Markieren: | NYRD703 Guided Wave Level Transmitter,Guided Wave Level Transmitter 316L,316L GWR Level Transmitter |
||

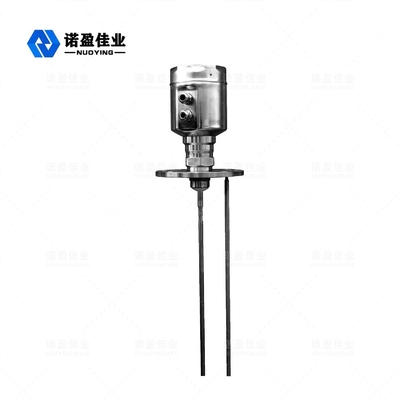

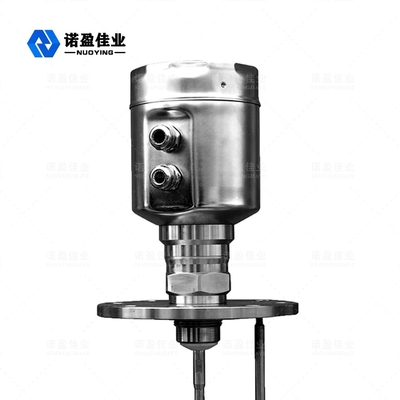

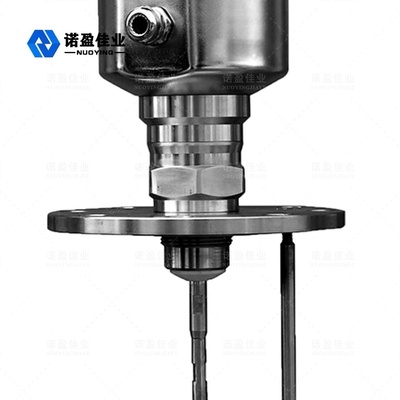

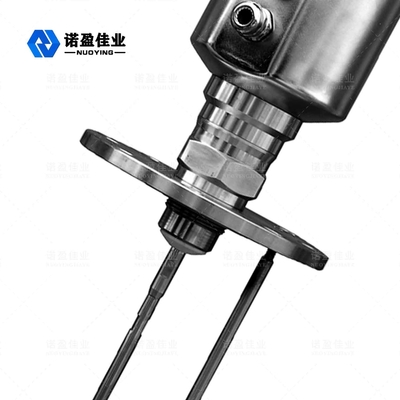

NYRD703 (Edelstahl) 1,8 GHz Geführte Welle Radar Stufe Meter
Das geführte Radar-Füllstandsmessgerät ist ein Füllstandsmessgerät, das auf dem Prinzip der Zeitbereichsreflexion (TDR) basiert.Der elektromagnetische Impuls des Radar-Füllstandsmessgeräts breitet sich mit Lichtgeschwindigkeit entlang des Stahlseils oder der Sonde aus.Ein Teil des Impulses des Füllstandsmessers wird zu einem Echo reflektiert und kehrt auf dem gleichen Weg zum Impulsgeber zurück.Proportional zur Laufzeit des Impulses während dieser Zeit wird der Abstand zwischen Sender und Oberfläche des Messmediums ermittelt und die Füllstandshöhe berechnet.
Radar Stufe MeterTechnische Parameter
| Parameter |
Frequenz: 100 MHz-1,8 GHz Messbereich:-Kabel: 0-30m;Stab, koaxial: 0-6m Wiederholgenauigkeit: ± 3 mm Auflösung: 1mm Abtastung: Echo 55 Abtastungen / s Reaktionsgeschwindigkeit: 0,2 s (abhängig von der tatsächlichen Nutzung) Ausgangsstromsignal: 4-20mA Genauigkeit: <0,1 % |
| Kommunikationsinterface | HART-Kommunikationsprotokoll |
| Prozessverbindung |
G1-1/2 Flansch DN50, DN80, DN100, DN150 |
| Prozessdruck | -1 ~ 40bar |
| Leistung |
Leistung: 24 VDC (± 10 %), Brummspannung: 1 Vpp Stromverbrauch: max. 22,5 mA |
| Umweltbedingungen | Temperatur -40 ℃ ~ +80 ℃ |
| Gehäuseschutzgrad | IP68 |
| Explosionsstufen | EXiaIICT6 |
| Instrumentenstromversorgung und Signalausgangskabelanschluss |
Teilen eines zweiadrigen abgeschirmten Kabels Kabeleinführung: 2 M20 × 1,5 (der Kabeldurchmesser von 5 - 9 mm) |
※ Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!
Radar Stufe MeterBetriebs Prinzip
Guided Wave Radar ist ein Messinstrument, das auf dem Prinzip der Zeitreise basiert.Die Radarwelle breitet sich mit Lichtgeschwindigkeit aus und ihre Laufzeit kann von den elektronischen Bauteilen in ein Füllstandsignal umgewandelt werden.Die Sonde sendet hochfrequente Impulse aus, die sich entlang des Kabels ausbreiten, und die Impulse werden zurückreflektiert, wenn sie auf die Materialoberfläche treffen, und vom Empfänger im Messgerät empfangen.Das Abstandssignal wird dann in das Füllstandssignal umgewandelt.
Eingang
Das reflektierte Impulssignal wird über das Kabel zurück zur elektronischen Schaltung des Messgeräts geleitet, und der Mikroprozessor verarbeitet dieses Signal, um das von den Mikrowellenimpulsen an der Materialoberfläche erzeugte Echo zu identifizieren.Die Erkennung des korrekten Echosignals erfolgt durch die intelligente Software.Der Abstand D zur Materialoberfläche ist proportional zur Laufzeit T des Impulses:
D=C×T/2
wobei C die Lichtgeschwindigkeit ist
Da der Abstand E des leeren Tanks bekannt ist, ist der Füllstand L:
L=ED
Ausgabe
Stellen Sie entsprechend die leere Tankhöhe E (= Nullpunkt), die volle Tankhöhe F (= Skalenendwert) und einige Anwendungsparameter ein.Die Anwendungsparameter sorgen dafür, dass sich das Instrument automatisch an die Messumgebung anpasst, entsprechend der Ausgabe von 4 ~ 20 mA.
Radar Stufe MeterInstallationsvoraussetzungen
Messenment REngel
Symbol zxplaNation:
H ---- Messbereich
L---- Leerer Tankabstand
B---- Der blinde Bereich oben
E---- Der Mindestabstand zwischen Sonde und Tankwand
Der Blindbereich bezeichnet den Mindestabstand zwischen der höchsten Ebene der Materialoberfläche und dem Messbezugspunkt.
Der untere Blindbereich bezieht sich auf den Abstand in der Nähe des Kabelbodens, der nicht genau gemessen werden kann.
Der effektive Abstand ist derjenige zwischen dem oberen Blindbereich und dem unteren Blindbereich.
Notiz:Nur wenn sich der Materialfüllstand zwischen dem oberen und unteren Blindbereich befindet, kann eine zuverlässige Messung des Materialfüllstands gewährleistet werden.
Installationsanleitung
Die folgende Installationsanleitung ist für Kabel- und Stabsonden zur Messung von Feststoffpartikeln und Flüssigkeiten geeignet.Die koaxiale Rohrsonde wird nur auf das flüssige Objekt aufgebracht.
Einbaulage:
Versuchen Sie, sich vom Auslass und Einlass fernzuhalten.
Bei Metalltanks und Kunststofftanks sollte der Zähler die Tankinnenwand nicht berühren.Wenn es sich um einen Metalltank handelt, sollte der Materialfüllstandsmesser nicht in der Mitte des Tanks installiert werden.
Es wird vorgeschlagen, bei 1/4 des Silodurchmessers zu installieren.
Kabel- oder Stabsonden sollten einen Abstand von mindestens 30 cm von der Tankwand einhalten.
Der Sondenboden sollte etwa 30 mm vom Tankboden entfernt sein.
Die Sonde sollte einen Abstand von mindestens 200 mm zu Hindernissen im Tank einhalten.
Der Sensor kann in der Mitte der Tankoberseite installiert werden, wenn der Boden des Behälters ein Kegel ist, sodass die Messung bis zum Tankboden erfolgen kann.
Das Bild rechts zeigt das Installationsschema des Stabradars, das hauptsächlich für die Füllstandsmessung von Flüssigkeiten verwendet wird.
