Produktdetails:
|
| Messbereich: | 6m | Genauigkeit: | <0> |
|---|---|---|---|
| Material: | 304,316L (optional) | Prozessverbindung: | Einschraubgewinde, Flansch (optional), |
| Schutz-Grad: | Anzeigeninstrument IP67, IP67 | Umweltbedingungen: | Temperatur -40 ℃ | ℃ +80 |
| Signalausgabe: | 4-20mA, 4-20mA/HART (Zweidraht-/4-adrig) | Wartegeschwindigkeit: | : 0.2S (abhängig von der tatsächlichen Verwendung) |

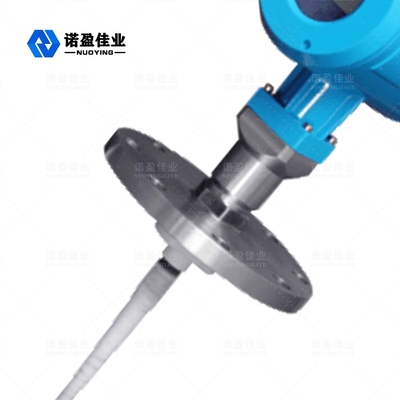

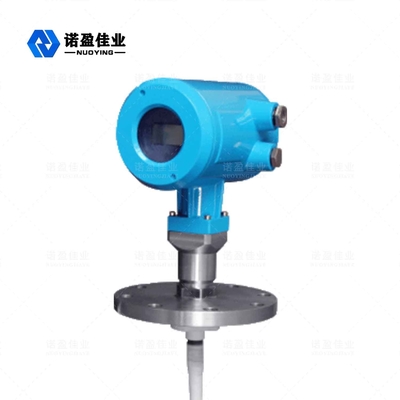

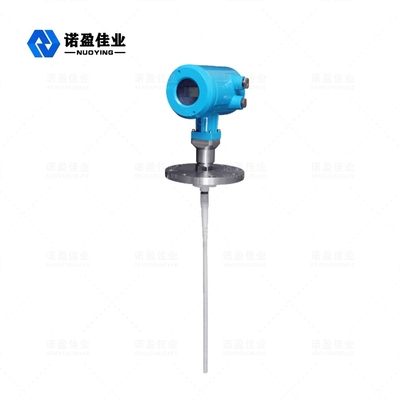

Geführte Wellen-Radar-waagerecht ausgerichtetes Meter NYRD702 1.8GHz
Das waagerecht ausgerichtete Meter des Radars der geführten Welle ist ein waagerecht ausgerichtetes Meter, das auf dem Prinzip der Zeitgebietsreflexion (TDR) basiert. Der elektromagnetische Impuls des waagerecht ausgerichteten Messgeräts des Radars pflanzt entlang dem Stahlkabel oder der Sonde mit der Lichtgeschwindigkeit fort. Der Teil des Impulses des waagerecht ausgerichteten Meters wird reflektiert, um ein Echo zu bilden und zum Impulsgeber entlang dem gleichen Weg zurückzugehen. Der Abstand zwischen dem Übermittler und der Oberfläche des gemessenen Mediums ist zur Ausbreitungszeit des Impulses während dieses Zeitraums proportional, und die Füllstandhöhe wird berechnet.
Radar-waagerecht ausgerichtetes Meter-technischer Parameter
| Parameter |
Frequenz: 100MHZ-1.8GHZ Messbereich: - Kabel: 0-30m; Stange, koaxial: 0-6m Wiederholbarkeit: ± 3mm Entschließung: 1mm Probenahme: Proben des Echos 55/s Wartegeschwindigkeit: 0.2S (abhängig von der tatsächlichen Verwendung) Ausgangsstromsignal: 4-20mA Genauigkeit: <0> |
| Kommunikationsschnittstelle | HIRSCH-Übertragungsprotokoll |
| Prozessverbindung |
G1-1/2 Flansch DN50, DN80, DN100, DN150 |
| Prozessdruck | -1 | 40bar |
| Energie |
Energie: 24VDC (± 10%), Brummspannung: 1Vpp Leistungsaufnahme: maximales 22.5mA |
| Umweltbedingungen | Temperatur -40 ℃ | ℃ +80 |
| Unterkunft des Schutzgrades | IP68 |
| Explosionsniveaus | EXiaIICT6 |
| Instrumentierungsstromversorgungs- und -Signalausgabedrahtverbindung |
Teilen eines Zweikern abgeschirmten Kabels Kabeleinführung: 2 M20 × 1,5 (der Kabeldurchmesser von 5 - 9mm) |
※ Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!
Radar-waagerecht ausgerichtetes Meter-Funktionsprinzip
Geführte Wellen-Radar ist die Art des Messgeräts, das auf dem Prinzip der Zeitreise basiert. Die Radarwelle pflanzt sich mit der Lichtgeschwindigkeit fort, und seine Laufzeit kann in ein waagerecht ausgerichtetes Signal durch die elektronischen Bauelemente umgewandelt werden. Die Sonde strahlt Hochfrequenzimpulse aus, die entlang dem Kabel verbreiten, und die Impulse werden zurück reflektiert, wenn sie die Materialoberfläche antreffen und empfangen durch den Empfänger innerhalb des Meters. Das Abstandssignal wird dann in das waagerecht ausgerichtete Signal umgewandelt.
Radar-waagerecht ausgerichtete Meter-Ausrüstungsbeschreibungen
◎Radarniveaumeter der geführten Welle nimmt Verfahrenstechnik der modernen Mikrowelle an und einzigartiger Echo Discovery hallen Verfahrenstechnik, Kontaktmaß, hohe Maßgenauigkeit und genaueres Maß wider. Gleichzeitig ist das Radar der geführten Welle gegen Adhäsion beständig und wird nicht durch die externe Umwelt wie mittlere Temperatur und Adhäsion beeinflußt.
◎Eine Vielzahl von Prozessverbindungsmethoden und Arten von Entdeckungskomponenten machen Reihen 70X führten die Wellenradar-Niveaumessgeräte, die für verschiedene komplexe Arbeitsbedingungen und Anwendungen passend sind. Wie: Hochdruck- und kleinen der Dielektrizitätskonstante Medium der hohen Temperatur.
◎Unter Verwendung des Impulsarbeitsmodus hat das Produkt extrem - niedrige Emissionsenergie und kann in verschiedenes Metall und in Nichtmetall installiert sein
Behälter ohne Schaden zum menschlichen Körper und zur Umwelt.
Radar-waagerecht ausgerichtete Meter-Installationsanforderungen
Messbereich
Symbolerklärung:
H---- Messbereich
L---- Leerer Behälterabstand
B---- Das Totgebiet an der Spitze
E---- Der Mindestabstand zwischen der Sonde und der Behälterwand
Das Totgebiet bezieht sich den auf Mindestabstand zwischen dem höchsten Stand der Materialoberfläche und dem MaßBezugspunkt.
Das untere Totgebiet bezieht sich den auf Abstand nahe der Kabelunterseite, die nicht genau gemessen werden kann.
Der effektive Abstand ist der zwischen dem Spitzentotgebiet und dem unteren Totgebiet.
Anmerkung: Nur wenn das materielle Niveau zwischen an den Spitzen- und unteren Totgebieten ist, kann ein zuverlässiges Maß des materiellen Niveaus wird garantiert.
Radar-waagerecht ausgerichtetes Meter Electricalconnections
◎Versorgungsspannung
(4 ~20) mA/HART (Zweidraht)
Die Stromversorgung und der Ausgangsstromsignalanteil ein Zweikern abgeschirmtes Kabel. Beziehen Sie sich die auf technischen Daten für den spezifischen Versorgungsspannungsbereich. Für die eigensichere Art muss eine Schutzeinrichtung zwischen der Stromversorgung und dem Instrument hinzugefügt werden.
(4~20) mA/HART (4-adrig)
Die Stromversorgung und das gegenwärtige Signal werden getrennt, und jede benutzt einen Zweikern abgeschirmten Draht. Beziehen Sie sich die auf technischen Daten für den spezifischen Versorgungsspannungsbereich.
RS485/Modbus
Die Stromversorgung und das Modbus-Signal werden getrennt, und jede benutzt einen Zweikern abgeschirmten Draht. Für spezifischen Versorgungsspannungsbereich sehen technische Daten.
