Produktdetails:
|
| Messbereich: | 30m | Stromversorgung: | 24VDC |
|---|---|---|---|
| Material: | 304,316L (optional) | Prozessverbindung: | Flansch (optional), |
| Genauigkeit: | <0> | Betriebstemperatur: | -40~130℃ |

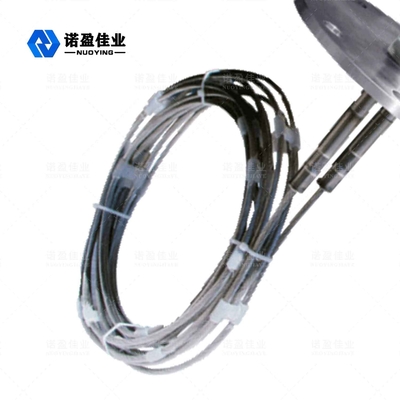

| Wiederholbarkeit: | ± 3mm | Antennen-Art: | doppelte Kabelantenne |
| Markieren: | 1 mm Guided Wave Radar Level Transmitter,Radar Level Transmitter Low Dielectric,1 mm GWR Level Transmitter |
||

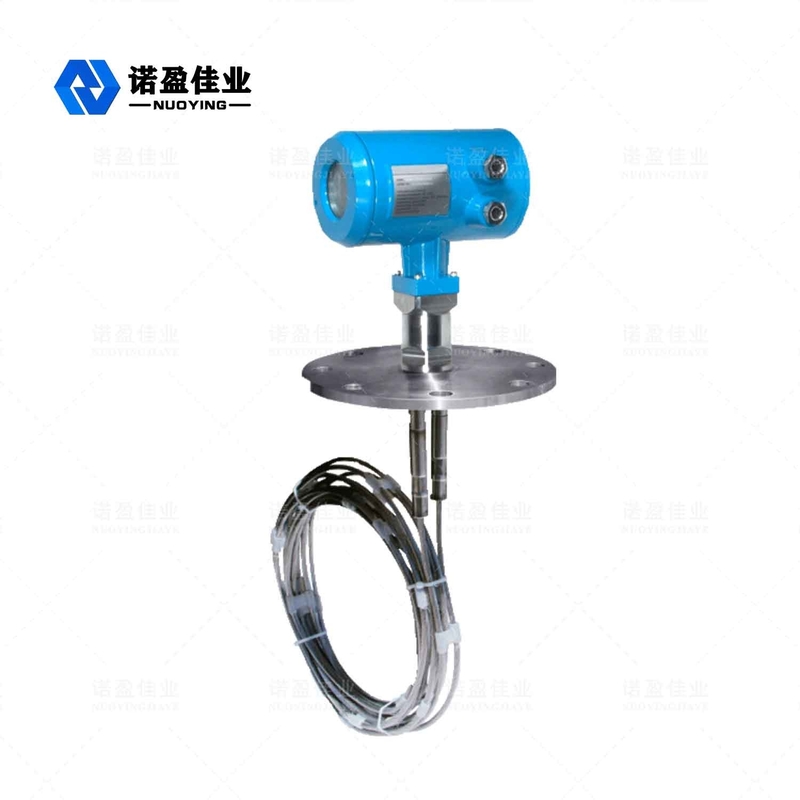

Geführte Wellen-Radar-waagerecht ausgerichtetes Meter-waagerecht ausgerichtetes Übermittler-Maß NYRD703 1.8GHz des niedrigen Nichtleiters Constant Media
Geführte Wellen-Radar-waagerecht ausgerichtetes Meter NYRD703 1.8GHz
Das waagerecht ausgerichtete Meter des Radars der geführten Welle ist ein waagerecht ausgerichtetes Meter, das auf dem Prinzip der Zeitgebietsreflexion (TDR) basiert. Der elektromagnetische Impuls des waagerecht ausgerichteten Messgeräts des Radars pflanzt entlang dem Stahlkabel oder der Sonde mit der Lichtgeschwindigkeit fort. Der Teil des Impulses des waagerecht ausgerichteten Meters wird reflektiert, um ein Echo zu bilden und zum Impulsgeber entlang dem gleichen Weg zurückzugehen. Der Abstand zwischen dem Übermittler und der Oberfläche des gemessenen Mediums ist zur Ausbreitungszeit des Impulses während dieses Zeitraums proportional, und die Füllstandhöhe wird berechnet.
Radar-waagerecht ausgerichtetes Meter-technischer Parameter
| Parameter |
Frequenz: 100MHZ-1.8GHZ Messbereich: - Kabel: 0-30m; Stange, koaxial: 0-6m Wiederholbarkeit: ± 3mm Entschließung: 1mm Probenahme: Proben des Echos 55/s Wartegeschwindigkeit: 0.2S (abhängig von der tatsächlichen Verwendung) Ausgangsstromsignal: 4-20mA Genauigkeit: <0> |
| Kommunikationsschnittstelle | HIRSCH-Übertragungsprotokoll |
| Prozessverbindung |
G1-1/2 Flansch DN50, DN80, DN100, DN150 |
| Prozessdruck | -1 | 40bar |
| Energie |
Energie: 24VDC (± 10%), Brummspannung: 1Vpp Leistungsaufnahme: maximales 22.5mA |
| Umweltbedingungen | Temperatur -40 ℃ | ℃ +80 |
| Unterkunft des Schutzgrades | IP68 |
| Explosionsniveaus | EXiaIICT6 |
| Instrumentierungsstromversorgungs- und -Signalausgabedrahtverbindung |
Teilen eines Zweikern abgeschirmten Kabels Kabeleinführung: 2 M20 × 1,5 (der Kabeldurchmesser von 5 - 9mm) |
※ Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!
Radar-waagerecht ausgerichtetes Meter-Funktionsprinzip
Geführte Wellen-Radar ist die Art des Messgeräts, das auf dem Prinzip der Zeitreise basiert. Die Radarwelle pflanzt sich mit der Lichtgeschwindigkeit fort, und seine Laufzeit kann in ein waagerecht ausgerichtetes Signal durch die elektronischen Bauelemente umgewandelt werden. Die Sonde strahlt Hochfrequenzimpulse aus, die entlang dem Kabel verbreiten, und die Impulse werden zurück reflektiert, wenn sie die Materialoberfläche antreffen und empfangen durch den Empfänger innerhalb des Meters. Das Abstandssignal wird dann in das waagerecht ausgerichtete Signal umgewandelt.
Radar-waagerecht ausgerichtete Meter-Installationsanforderungen
Messbereich
Das Totgebiet bezieht sich den auf Mindestabstand zwischen dem höchsten Stand der Materialoberfläche und dem MaßBezugspunkt.
Das untere Totgebiet bezieht sich den auf Abstand nahe der Kabelunterseite, die nicht genau gemessen werden kann.
Der effektive Abstand ist der zwischen dem Spitzentotgebiet und dem unteren Totgebiet.
Anmerkung: Nur wenn das materielle Niveau zwischen an den Spitzen- und unteren Totgebieten ist, kann ein zuverlässiges Maß des materiellen Niveaus wird garantiert.
Installations-Führer
Der folgende Installationsführer ist für den von Kabel- und Stangensonden für Maß von festen Partikeln und von Flüssigkeit passend. Die Koaxialröhrensonde wird nur am flüssigen Gegenstand angewendet.
Einbauposition:
Versuchen Sie, weg von dem Ausgang und dem Einlass zu bleiben.
Das Meter sollte die Behälterinnenwand für Metallbehälter und Plastikbehälter nicht berühren. Wenn es ein Metallbehälter ist, sollte das materielle waagerecht ausgerichtete Meter nicht in der Mitte des Behälters installiert sein.
Es wird vorgeschlagen, um bei 1/4 des Silodurchmessers zu installieren.
Sonden von Kabel- oder Stangenarten sollten einen Abstand weg von der Behälterwand halten nicht kleiner als 30cm.
Die Sondenunterseite sollte ungefähr 30mm zur Behälterunterseite sein.
Die Sonde sollte einen Abstand nicht kleiner als 200mm von den Hindernissen innerhalb des Behälters halten.
Der Sensor kann in der Mitte des Trägershirts installiert sein, wenn die Unterseite des Behälters ein Kegel ist, also kann das Maß zur Behälterunterseite genommen werden.
Das Bild auf dem Recht zeigt das Stange-artige Radarinstallationsdiagramm, hauptsächlich benutzt für Füllstandmaß.
Die unten-ziehende Kraft aufgewendet am Kabel
Bei der Aufladung und der Entladung, das Material das unten-Ziehen der Kraft zum Kabel erzeugt, das durch die folgenden Faktoren bestimmt wird:
Installationsführer für flüssiges Maß
Der folgende Installationsführer trifft auf die Stangen- und Kabel-artigesonden zu. Das Röhrensondenmaß wird nicht mit der Installationsmethode bezogen.
Einbauposition
Hindernisse innerhalb des Behälters
Störungsabbau
