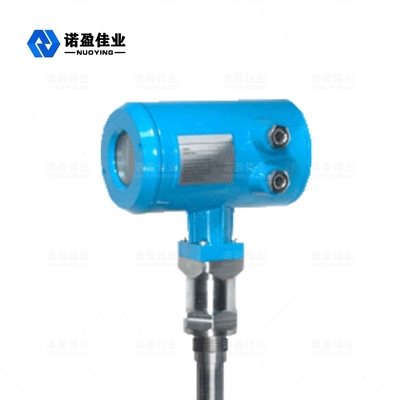

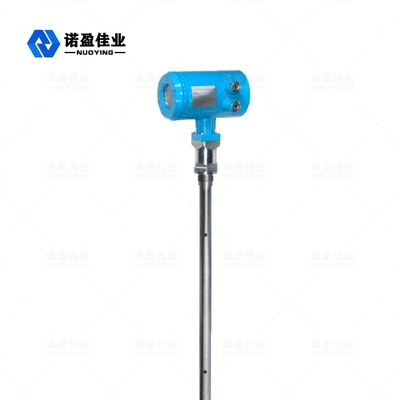

24VDC Inline GWR Level Transmitter 4-20mA 6m Messbereich

24VDC Inline GWR Level Transmitter 4-20mA 6m Messbereich
24VDC Inline GWR Level Transmitter 4-20mA 6m Messbereich 24VDC Inline GWR Level Transmitter 4-20mA 6m Messbereich 24VDC Inline GWR Level Transmitter 4-20mA 6m Messbereich

Großes Bild :  24VDC Inline GWR Level Transmitter 4-20mA 6m Messbereich

Produktdetails:
Herkunftsort: China
Markenname: NUOYINGJIAYE
Zertifizierung: Explosion-proof certificate
Modellnummer: NYRD704
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: $450 to $2000
Verpackung Informationen: Exportstandardverpackung
Lieferzeit: 1-3 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: Monat 1000 PC vor

24VDC Inline GWR Level Transmitter 4-20mA 6m Messbereich

Beschreibung
Messbereich: 6m Stromversorgung: 24VDC
Material: 304,316L (optional) Befestigungsart: Flanschbefestigungs- oder Fadenmontage
Schutz-Grad: Anzeigeninstrument IP67 Betriebstemperatur: -40~130℃, - 40~250℃
Signalausgabe: 4-20mA/HART/RS485/Modbus Frequenz: 100MHZ-1.8GHZ
Markieren:

24VDC GWR Füllstandstransmitter

,

GWR Füllstandstransmitter 4-20mA

,

GWR Inline-Sender



NYRD704 1,8 GHz Geführte Welle Radar Stufe Meter



Das geführte Radar-Füllstandsmessgerät ist ein Füllstandsmessgerät, das auf dem Prinzip der Zeitbereichsreflexion (TDR) basiert.Der elektromagnetische Impuls des Radar-Füllstandsmessgeräts breitet sich mit Lichtgeschwindigkeit entlang des Stahlseils oder der Sonde aus.Ein Teil des Impulses des Füllstandsmessers wird zu einem Echo reflektiert und kehrt auf dem gleichen Weg zum Impulsgeber zurück.Proportional zur Laufzeit des Impulses während dieser Zeit wird der Abstand zwischen Sender und Oberfläche des Messmediums ermittelt und die Füllstandshöhe berechnet.



Radar Stufe MeterTechnische Parameter



Parameter

Frequenz: 100 MHz-1,8 GHz

Messbereich:-Kabel: 0-30m;Stab, koaxial: 0-6m

Wiederholgenauigkeit: ± 3 mm

Auflösung: 1mm

Abtastung: Echo 55 Abtastungen / s

Reaktionsgeschwindigkeit: 0,2 s (abhängig von der tatsächlichen Nutzung)

Ausgangsstromsignal: 4-20mA

Genauigkeit: <0,1 %

Kommunikationsinterface HART-Kommunikationsprotokoll
Prozessverbindung

G1-1/2

Flansch DN50, DN80, DN100, DN150

Prozessdruck -1 ~ 40bar
Leistung

Leistung: 24 VDC (± 10 %), Brummspannung: 1 Vpp

Stromverbrauch: max. 22,5 mA

Umweltbedingungen Temperatur -40 ℃ ~ +80 ℃
Gehäuseschutzgrad IP68
Explosionsstufen EXiaIICT6
Instrumentenstromversorgung und Signalausgangskabelanschluss

Teilen eines zweiadrigen abgeschirmten Kabels

Kabeleinführung: 2 M20 × 1,5 (der Kabeldurchmesser von 5 - 9 mm)



Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!

Radar Stufe MeterInstallationsvoraussetzungen



Installationsanleitung



Die folgende Installationsanleitung ist für Kabel- und Stabsonden zur Messung von Feststoffpartikeln und Flüssigkeiten geeignet.Die koaxiale Rohrsonde wird nur auf das flüssige Objekt aufgebracht.



24VDC Inline GWR Level Transmitter 4-20mA 6m Messbereich 0



Einbaulage:

Versuchen Sie, sich vom Auslass und Einlass fernzuhalten.

Bei Metalltanks und Kunststofftanks sollte der Zähler die Tankinnenwand nicht berühren.Wenn es sich um einen Metalltank handelt, sollte der Materialfüllstandsmesser nicht in der Mitte des Tanks installiert werden.

Es wird vorgeschlagen, bei 1/4 des Silodurchmessers zu installieren.

Kabel- oder Stabsonden sollten einen Abstand von mindestens 30 cm von der Tankwand einhalten.

Der Sondenboden sollte etwa 30 mm vom Tankboden entfernt sein.

Die Sonde sollte einen Abstand von mindestens 200 mm zu Hindernissen im Tank einhalten.

Der Sensor kann in der Mitte der Tankoberseite installiert werden, wenn der Boden des Behälters ein Kegel ist, sodass die Messung bis zum Tankboden erfolgen kann.



Das Bild rechts zeigt das Installationsschema des Stabradars, das hauptsächlich für die Füllstandsmessung von Flüssigkeiten verwendet wird.



CharakteristischS:



24VDC Inline GWR Level Transmitter 4-20mA 6m Messbereich 1



Kann ein Material messen, dessen Dielektrizitätskonstante größer oder gleich 1,4 ist.

Wird im Allgemeinen zum Messen von Materialien verwendet, deren Viskosität kleiner oder gleich 500 cst ist und die wahrscheinlich keine Haftung erzeugen.

Die maximale Reichweite des Stabradars kann 6 m erreichen.

Haben eine starke Hemmungsfähigkeit gegenüber Dampf und Schaum, sodass die Messung nicht beeinträchtigt wird.

Für das flüssige Material, dessen Dielektrizitätskonstante relativ klein ist, kann das Zweistab-Messverfahren gewählt werden, um die gute Messgenauigkeit zu gewährleisten.



24VDC Inline GWR Level Transmitter 4-20mA 6m Messbereich 2





Die auf das Kabel ausgeübte Zugkraft nach unten



Beim Laden und Entladen erzeugt das Material eine nach unten gerichtete Zugkraft auf das Kabel, die durch die folgenden Faktoren bestimmt wird:

  • Kabellänge
  • Materialdichte
  • Tankdurchmesser
  • Kabeldurchmesser

Installationsanleitung für die Flüssigkeitsmessung



Die nachstehende Installationsanleitung gilt für Stab- und Seilsonden.Die Rohrsondenmessung hängt nicht mit der Installationsmethode zusammen.



Hindernisse im Tank

  • Die Sonde sollte einen Abstand von mindestens 200 mm zu Hindernissen einhalten.

Entstörung

  • Störunterdrückung: Die Software könnte das Störecho unterdrücken, um den idealen Messeffekt zu erzielen.
  • Um die Störung zu unterdrücken, könnten Bypass-, Wellenleiterrohre oder -schläuche verwendet werden, wenn die Viskosität nicht größer als 500 cst ist.

Flüssige Standardinstallation

Die Rohrsonde ist die beste Lösung für Medien, deren Viskosität kleiner oder gleich 500 cst ist und die nicht leicht zu haften sind.Die Merkmale sind wie folgt:

  • Hervorragende Zuverlässigkeit
  • Kann in einem Medium verwendet werden, dessen Dielektrizitätskonstante größer oder gleich 1,4 ist und die Messung für die Leitfähigkeit des Mediums irrelevant ist.
  • Hindernisse im Tank und die kurze Rohrgröße haben keinen Einfluss auf die Messung.
  • Hält mehr seitlichem Druck stand als Stabsonden
  • Für Medien mit hoher Viskosität wird eine Stabsonde empfohlen.
