Produktdetails:
|
| Messbereich: | 30m | Antennen-Art: | hohe Temperatur und Hochdruckkabelantenne |
|---|---|---|---|
| Probenahme: | Proben des Echos 55/s | Prozessverbindung: | Flanschinstallation (optional) |
| Explosionsniveaus: | EXiaIICT6 | Betriebstemperatur: | -40~500℃ |
| Signalausgabe: | 4-20mA, 4-20mA/HART (Zweidraht-/4-adrig) | Prozessdruck: | -0.1-4MPa, -1~40BAR |
| Markieren: | Radar-waagerecht ausgerichteter Übermittler der geführten Wellen-1.8GHz,30m geführte Wellen-Radar-waagerecht ausgerichteter Übermittler,30m geführte Wellen-waagerecht ausgerichteter Übermittler |
||

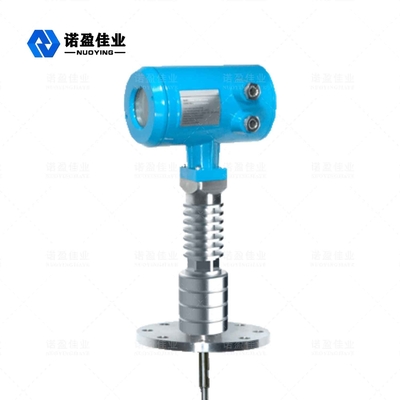

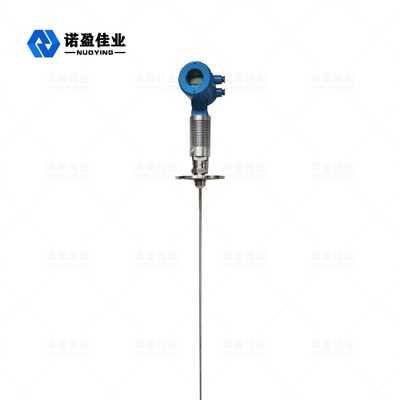

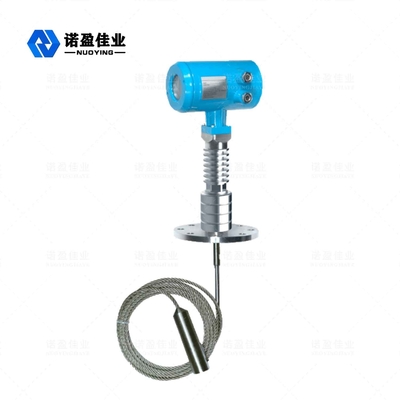

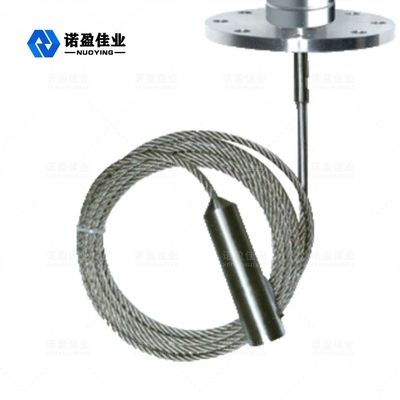

NYRD705 1,8 GHz Geführte Welle Radar Stufe Meter
Das geführte Radar-Füllstandsmessgerät ist ein Füllstandsmessgerät, das auf dem Prinzip der Zeitbereichsreflexion (TDR) basiert.Der elektromagnetische Impuls des Radar-Füllstandsmessgeräts breitet sich mit Lichtgeschwindigkeit entlang des Stahlseils oder der Sonde aus.Ein Teil des Impulses des Füllstandsmessers wird zu einem Echo reflektiert und kehrt auf dem gleichen Weg zum Impulsgeber zurück.Proportional zur Laufzeit des Impulses während dieser Zeit wird der Abstand zwischen Sender und Oberfläche des Messmediums ermittelt und die Füllstandshöhe berechnet.
Radar Stufe MeterTechnische Parameter
| Parameter |
Frequenz: 100 MHz-1,8 GHz Messbereich:-Kabel: 0-30m;Stab, koaxial: 0-6m Wiederholgenauigkeit: ± 3 mm Auflösung: 1mm Abtastung: Echo 55 Abtastungen / s Reaktionsgeschwindigkeit: 0,2 s (abhängig von der tatsächlichen Nutzung) Ausgangsstromsignal: 4-20mA Genauigkeit: <0,1 % |
| Kommunikationsinterface | HART-Kommunikationsprotokoll |
| Prozessverbindung |
G1-1/2 Flansch DN50, DN80, DN100, DN150 |
| Prozessdruck | -1 ~ 40bar |
| Leistung |
Leistung: 24 VDC (± 10 %), Brummspannung: 1 Vpp Stromverbrauch: max. 22,5 mA |
| Umweltbedingungen | Temperatur -40 ℃ ~ +80 ℃ |
| Gehäuseschutzgrad | IP68 |
| Explosionsstufen | EXiaIICT6 |
| Instrumentenstromversorgung und Signalausgangskabelanschluss |
Teilen eines zweiadrigen abgeschirmten Kabels Kabeleinführung: 2 M20 × 1,5 (der Kabeldurchmesser von 5 - 9 mm) |
※ Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!
Radar Stufe MeterBetriebs Prinzip
Guided Wave Radar ist ein Messinstrument, das auf dem Prinzip der Zeitreise basiert.Die Radarwelle breitet sich mit Lichtgeschwindigkeit aus und ihre Laufzeit kann von den elektronischen Bauteilen in ein Füllstandsignal umgewandelt werden.Die Sonde sendet hochfrequente Impulse aus, die sich entlang des Kabels ausbreiten, und die Impulse werden zurückreflektiert, wenn sie auf die Materialoberfläche treffen, und vom Empfänger im Messgerät empfangen.Das Abstandssignal wird dann in das Füllstandssignal umgewandelt.
Eingang
Das reflektierte Impulssignal wird über das Kabel zurück zur elektronischen Schaltung des Messgeräts geleitet, und der Mikroprozessor verarbeitet dieses Signal, um das von den Mikrowellenimpulsen an der Materialoberfläche erzeugte Echo zu identifizieren.Die Erkennung des korrekten Echosignals erfolgt durch die intelligente Software.Der Abstand D zur Materialoberfläche ist proportional zur Laufzeit T des Impulses:
D=C×T/2
wobei C die Lichtgeschwindigkeit ist
Da der Abstand E des leeren Tanks bekannt ist, ist der Füllstand L:
L=ED
Ausgabe
Stellen Sie entsprechend die leere Tankhöhe E (= Nullpunkt), die volle Tankhöhe F (= Skalenendwert) und einige Anwendungsparameter ein.Die Anwendungsparameter sorgen dafür, dass sich das Instrument automatisch an die Messumgebung anpasst, entsprechend der Ausgabe von 4 ~ 20 mA.
Radar Stufe MeterElektrische Anschlüsse
◎ Versorgungsspannung
(4 ~20) mA/HART (Zweileiter)
Die Stromversorgung und das Ausgangsstromsignal teilen sich ein zweiadriges geschirmtes Kabel.Den jeweiligen Versorgungsspannungsbereich entnehmen Sie den technischen Daten.Für den eigensicheren Typ muss eine Sicherheitsbarriere zwischen der Stromversorgung und dem Instrument hinzugefügt werden.
(4~20) mA/HART (Vierleiter)
Die Stromversorgung und das Stromsignal sind getrennt und verwenden jeweils eine zweiadrige, geschirmte Leitung.Den jeweiligen Versorgungsspannungsbereich entnehmen Sie den technischen Daten.
RS485/Modbus
Die Stromversorgung und das Modbus-Signal sind getrennt und verwenden jeweils eine zweiadrige, abgeschirmte Leitung.Spezifischer Versorgungsspannungsbereich siehe technische Daten .
