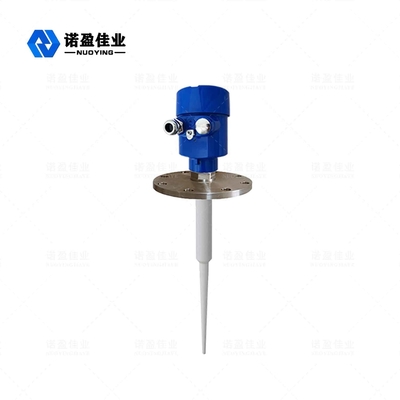

20 m HART-Radar-Füllstandsmessumformer 24 VDC Wasserstandsradar

20 m HART-Radar-Füllstandsmessumformer 24 VDC Wasserstandsradar

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYRD801
MOQ: 1
Preis: $350 to $1600
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 100 Stück/ Vormonat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Explosion-proof certificate
Messbereich:
20m
Befestigungsart:
Flanschbefestigungs- oder Fadenmontage
Antennenmaterial:
PFA, PTFE (optional)
Prozess Presure:
-1~20bar, - 0.1~2MPa
Messendes Medium:
Prozessbedingungen einfach, ätzende Flüssigkeit
Signalausgabe:
4-20mA, 4-20mA/HART (Zweidraht-/4-adrig)
Prozessdruck:
-0.1-4MPa, -1~40BAR
Verpackung Informationen:
60cm×30cm×30cm, Exportstandardverpackung
Versorgungsmaterial-Fähigkeit:
100 Stück/ Vormonat
Hervorheben:

HART-Radar-Füllstandsgeber

,

Radar-Füllstandsgeber 24 VDC

,

24 VDC Wasserstandsradar

Produktbeschreibung



NYRD801 Intelligenter Radar-Füllstandsmesser



Radar Stufe MeterBetriebs Prinzip



Niedrige Emissionsenergieimpulse durch sehr kurze Mikrowellen-Sende- und -Empfangsantennensysteme.mit Lichtgeschwindigkeit.Laufzeit kann auf die elektronischen Komponenten von Füllstandssignalen umgerechnet werden.Eine spezielle Zeit für eine sehr kurze Verlängerungsmethode sorgt für stabile und genaue Messungen.
Selbst wenn die Bedingung komplexere Fälle ist, gibt es ein falsches Echo, mit der neuesten Mikroverarbeitungstechnologie und Debugging-Software kann das Echo des Materialpegels genau analysiert werden.



Radar Stufe MeterTechnische Parameter



Anwendung

Prozessbedingungen einfach, korrosive Flüssigkeit, Schlamm, Feststoff

Beispiele:Flüssigwasserspeicher;Soda-Säure-Lagertank;Güllebehälter;Feste Partikel;Kleine Panzer

Messbereich 20m
Material PFA, PTFE (optional)
Anpassungsprozess Schraubengewinde, Flansch (optional),
Prozesstemperatur -40-130℃
Prozessdruck: -1~20bar,-0.1~2MPa
Wiederholbarkeit ± 3mm
Genauigkeit < 0,1 %
Grenzfrequenzen 6,8 GHz
Explosionsgeschützt EXiaIICT6
Schutzgrad IP67
Signalausgang 4-20mA, 4-20mA/HART (Zweileiter/VIER Leiter)
Stromversorgung 24VDC



 Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!

Radar Stufe MeterInstallationsvoraussetzungen



Installationsbeschreibung



Empfohlener Abstand (1) von der Wand zur Außenwand des installierten Kurzrohrs:

  • Abstand zur Tankwand: 1/6 des Tankdurchmessers, min.Abstand ist 200mm
  • Die Installation über dem Materialaufgabesilo ist nicht zulässig(4)
  • Die Installation in der zentralen Position (3) ist nicht zulässig. Falls es in der Mitte installiert wird, verursacht es ein falsches Wellenecho, es unterbricht das Wellenecho und verursacht einen Signalverlust.
  • Wenn der Abstand zwischen dem Messgerät und der Tankwand nicht sichergestellt werden kann, haften die Medien an der Tankwand und verursachen ein falsches Wellenecho. Während der Messgeräte-Fehlerbeseitigung wurde das falsche Wellenecho nicht gespeichert.

Optimierte Installationsoption

  • Antennengröße: Je größer die Antennengröße ist, desto kleiner ist der Wellenstrahlwinkel und das Unterbrechungswellenecho wird schwächer.
  • Antennenjustage: Antenne auf die optimierte Messposition ausrichten.
  • Röhre mit geführter Welle: Die Röhre mit geführter Welle wird verwendet, um Interferenzwellenechos zu vermeiden.

NYRD801 Einbau im Tank



20 m HART-Radar-Füllstandsmessumformer 24 VDC Wasserstandsradar 0


Standardinstallation:

  • Antenne kann nicht zur Tankwand geneigt werden.
  • Um den Einfluss der Temperatur zu minimieren, legen Sie eine Federdichtung an die Verbindung der Flansche.
  • Bei Stabantennen muss das Installationskurzrohr nach außen verlängert werden.
  • Stellen Sie die Stabantenne senkrecht auf;Lassen Sie die Bohne nicht in Richtung Tankwand zeigen.
