Flanschen Art 35m intelligentes waagerecht ausgerichtetes Partikel-Medium Übermittler-316 SS

Flanschen Art 35m intelligentes waagerecht ausgerichtetes Partikel-Medium Übermittler-316 SS

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYRD803
MOQ: 1
Preis: $350 to $1600
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 100 Stück/ Vormonat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Explosion-proof certificate
Messbereich:
30m
Frequenzbereich:
6.8GHz
Material:
304.316 (optional)
Prozessverbindung:
Flansch (optional),
Schutz-Grad:
Anzeigeninstrument IP67, IP67
Betriebstemperatur:
-40~130℃
Signalausgabe:
4-20mA, 4-20mA/HART (Zweidraht-/4-adrig)
Typische Anwendungen:
Waagerecht ausgerichtetes Maß des Flüssigkeits-, Staub- und Partikelmediums
Verpackung Informationen:
60cm×30cm×30cm, 90cm×30cm×30cm, Exportstandardverpackung
Versorgungsmaterial-Fähigkeit:
100 Stück/ Vormonat
Hervorheben:

35m intelligenter waagerecht ausgerichteter Übermittler

,

intelligenter waagerecht ausgerichteter Übermittler 316 SS

,

Niveauschalter des mittleren Radars des Partikels

Produktbeschreibung

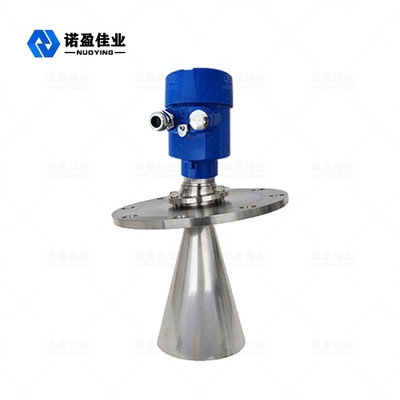

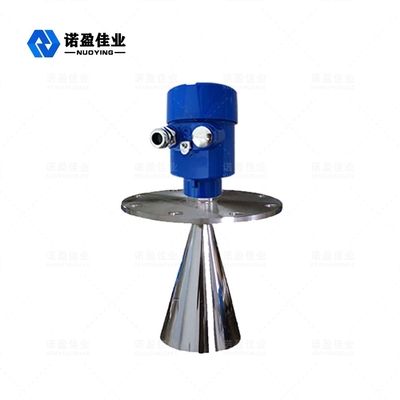

NYRD803 Intelligenter Radar-Füllstandsmesser



Das Radar-Füllstandsmessgerät verwendet ein Mikrowellenimpuls-Messverfahren und kann im Bereich des industriellen Frequenzbands normal sein, niedrige Strahlenergie, kann in einer Vielzahl von Metall-, Nichtmetallbehältern oder Rohrleitungen installiert werden, Flüssigkeits-, Schlamm- und Partikelmaterialpegel von Nicht -kontinuierliche Kontaktmessung.Geeignet für Staub, Temperatur, Druckwechsel, Edelgas und Dampf.Das Radar-Füllstandsmessgerät schadet dem menschlichen Körper und der Umwelt nicht, hat aber auch die Vorteile, dass es nicht durch den Anteil des Mediums beeinflusst wird, nicht durch die Änderung der Dielektrizitätskonstante beeinflusst wird und keine Anpassung vor Ort erfordert.Es ist eine sehr gute Wahl, ob für den industriellen Bedarf oder für die Berücksichtigung des wirtschaftlichen Nutzens für die Kunden.



Radar Stufe MeterTechnische Parameter



Anwendung

Prozessbedingungen einfach, flüssig, schlammig, fest

Beispiele:Flüssigwasserspeicher;Soda-Säure-Lagertank;Güllebehälter;Feste Partikel;Kleine Panzer

Messbereich 35m
Material 304.316 (optional)
Anpassungsprozess Flansch (optional),
Prozesstemperatur -40-130℃
Prozessdruck: -1~40bar,-0.1~4MPa
Wiederholbarkeit ± 3mm
Genauigkeit < 0,1 %
Grenzfrequenzen 6,8 GHz
Explosionsgeschützt EXiaIICT6
Schutzgrad IP67
Signalausgang 4-20mA, 4-20mA/HART (Zweileiter/VIER Leiter)
Stromversorgung 24VDC



 Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!



Radar Stufe MeterBetriebs Prinzip



Niedrige Emissionsenergieimpulse durch sehr kurze Mikrowellen-Sende- und -Empfangsantennensysteme.mit Lichtgeschwindigkeit.Laufzeit kann auf die elektronischen Komponenten von Füllstandssignalen umgerechnet werden.Eine spezielle Zeit für eine sehr kurze Verlängerungsmethode sorgt für stabile und genaue Messungen.
Selbst wenn die Bedingung komplexere Fälle ist, gibt es ein falsches Echo, mit der neuesten Mikroverarbeitungstechnologie und Debugging-Software kann das Echo des Materialpegels genau analysiert werden.



Flanschen Art 35m intelligentes waagerecht ausgerichtetes Partikel-Medium Übermittler-316 SS 0

Radar Stufe MeterInstallationsvoraussetzungen



Installationsbeschreibung



Empfohlener Abstand (1) von der Wand zur Außenwand des installierten Kurzrohrs:



  • Abstand zur Tankwand: 1/6 des Tankdurchmessers, min.Abstand ist 200mm
  • Die Installation über dem Materialaufgabesilo ist nicht zulässig(4)
  • Die Installation in der zentralen Position (3) ist nicht zulässig. Falls es in der Mitte installiert wird, verursacht es ein falsches Wellenecho, es unterbricht das Wellenecho und verursacht einen Signalverlust.
  • Wenn der Abstand zwischen dem Messgerät und der Tankwand nicht sichergestellt werden kann, haften die Medien an der Tankwand und verursachen ein falsches Wellenecho. Während der Messgeräte-Fehlerbeseitigung wurde das falsche Wellenecho nicht gespeichert.



Flanschen Art 35m intelligentes waagerecht ausgerichtetes Partikel-Medium Übermittler-316 SS 1



Optimierte Installationsoption

  • Antennengröße: Je größer die Antennengröße ist, desto kleiner ist der Wellenstrahlwinkel und das Unterbrechungswellenecho wird schwächer.
  • Antennenjustage: Antenne auf die optimierte Messposition ausrichten.
  • Röhre mit geführter Welle: Die Röhre mit geführter Welle wird verwendet, um Interferenzwellenechos zu vermeiden.

Flanschen Art 35m intelligentes waagerecht ausgerichtetes Partikel-Medium Übermittler-316 SS 2



NYRD803 Einbau im Tank


Standardinstallation:

  • Antenne kann nicht zur Tankwand geneigt werden.
  • Hornantenne muss außerhalb des Installationskurzrohres verlängert werden;Andernfalls muss das Antennenverlängerungsrohr verwendet werden.
  • Die Hornantenne muss senkrecht ausgerichtet sein, die Bohne darf nicht zur Tankwand zeigen.



Flanschen Art 35m intelligentes waagerecht ausgerichtetes Partikel-Medium Übermittler-316 SS 3
