Produktdetails:
|
Messbereich: | 20m | Stromversorgung: | 24VDC |
---|---|---|---|
Material: | PFA, PTFE (optional) | Prozessverbindung: | Einschraubgewinde, Flansch (optional), |
Fallmaterial: | Hülle aus rostfreiem Edelstahl | Betriebstemperatur: | -40~130℃ |
Signalausgabe: | 4-20mA, 4-20mA/HART (Zweidraht-/4-adrig) | Prozessdruck: | -10~40bar |
Markieren: | Waagerecht ausgerichtetes Meter des intelligenten Radar-NYRD801,Radar-waagerecht ausgerichteter Meter-Edelstahl,Edelstahl-intelligenter waagerecht ausgerichteter Übermittler |

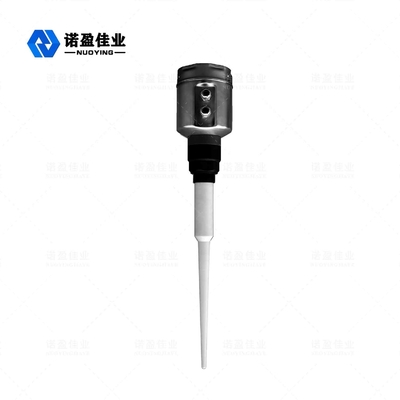

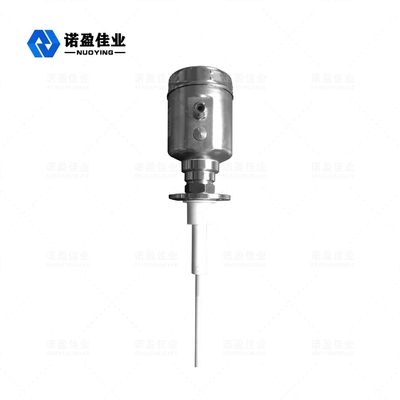

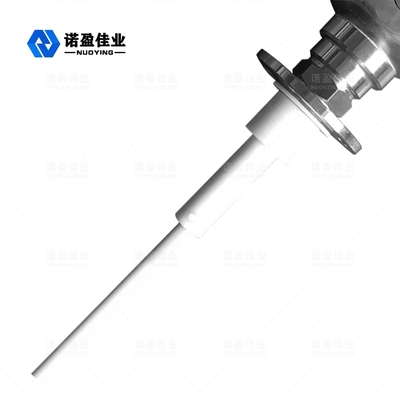

Waagerecht ausgerichtetes Meter des intelligenten Radar-NYRD801
Radar-waagerecht ausgerichtetes Meter-Funktionsprinzip
Niedrige Emissionsenergieimpulse durch sehr kurze Mikrowellenübertragen und -Empfangsantennesysteme. mit der Lichtgeschwindigkeit. Laufzeit kann in die elektronischen Bauelemente von waagerecht ausgerichteten Signalen umgewandelt werden. Eine spezielle Zeit für eine sehr kurze Erweiterungsmethode stellt die stabilen und genauen Maße sicher.
Selbst wenn die komplexeren Fälle der Bedingung, gibt es ein falsches Echo, mit der spätesten Mikroverarbeitungstechnologie und Ausprüfensoftware kann das materielle waagerecht ausgerichtete Echo genau analysieren.
Input
Die Antenne empfängt die reflektierten Mikrowellenimpulse und übertragen der elektronischen Schaltung, identifizieren die Mikroprozessorprozesse dieses Signal, die Mikroimpulse, die im Materialoberflächeecho erzeugt werden. Korrekte Echosignalanerkennung durch die intelligente Software abgeschlossen bis zur Millimetergenauigkeit. Abstand D von der Materialoberfläche und von der Impulsfahrzeit T ist zu proportional:
D=C×T/2
Wo C die Lichtgeschwindigkeit ist
Weil der Abstand des leeren Behälters E bekannt, dann ist das Niveau L:
L=E-D
Ertrag
Indem sie die Höhe E (= null) des leeren Behälters, volle Behälterhöhe F (= komplett) und einige Anwendungen, um einträgt, die Parameter, Anwendungsparameter passt einzustellen automatisch das Instrument an, um die Umwelt zu messen. Entspricht dem Ertrag 4-20mA.
Radar-waagerecht ausgerichtetes Meter-technischer Parameter
Anwendung |
Prozessbedingungen einfach, ätzende Flüssigkeit, Schlamm, fest Beispiele: Flüssiger Wasserbehälter; Sodasäure-Sammelbehälter; Absetzbecken; Feste Partikel; Kleintraktoren |
Messbereich | 20m |
Material | PFA, PTFE (optional) |
Passender Prozess | Einschraubgewinde, Flansch (optional), |
Prozesstemperatur | -40-130℃ |
Prozess-presure: | -1~20bar, - 0.1~2MPa |
Wiederholbarkeit | ± 3mm |
Genauigkeit | < 0=""> |
Frequenzratengrenzen | 6.8GHz |
Explosionssicher | EXiaIICT6 |
Schutzgrad | IP67 |
Signalausgabe | 4-20mA, 4-20mA/HART (Zweidraht-/4-adrig) |
Stromversorgung | 24VDC |
※ Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!
Radar-waagerecht ausgerichtete Meter-Ausrüstungsbeschreibungen
◎NYRD801 des waagerecht ausgerichteten Meters ist für ununterbrochene berührungslose Messungen von Flüssigkeiten, von Schlamm und von Kugeln, Druckschwankung passend; das Vorhandensein von Edelgasen und von flüchtigen Situationen
◎Gebrauchsmikrowellen-Impulsmessverfahren, kann es innerhalb des Bandes der häufigen Industrie normalerweise bearbeitet werden. Für den Strahl der niedrigeren Energie auf eine Vielzahl von Metallen, können nicht-metallischer Behälter oder Rohr, kein Schaden zu den Menschen installiert sein und Umwelt.
Radar-waagerecht ausgerichtete Meter-Installationsanforderungen
Installation innerhalb des Behälters
Optimierte Einbaumöglichkeit
Installation NYRD801 innerhalb des Behälters
Standardinstallation:
