SS304 Radar-Füllstandsgeber 24 VDC Tankradar-Wasserstandssensor

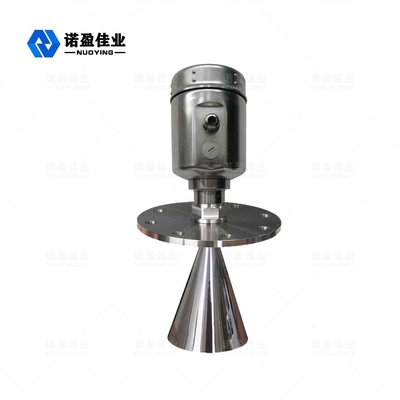

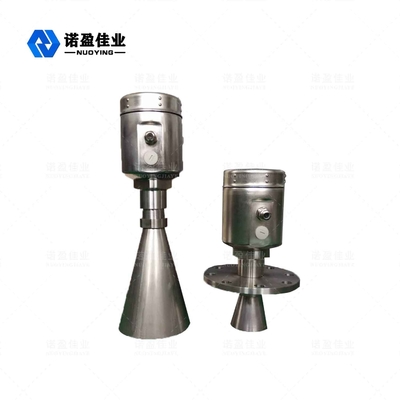

NYRD803 Edelstahlgehäuse Intelligenter Radar-Füllstandsmessumformer

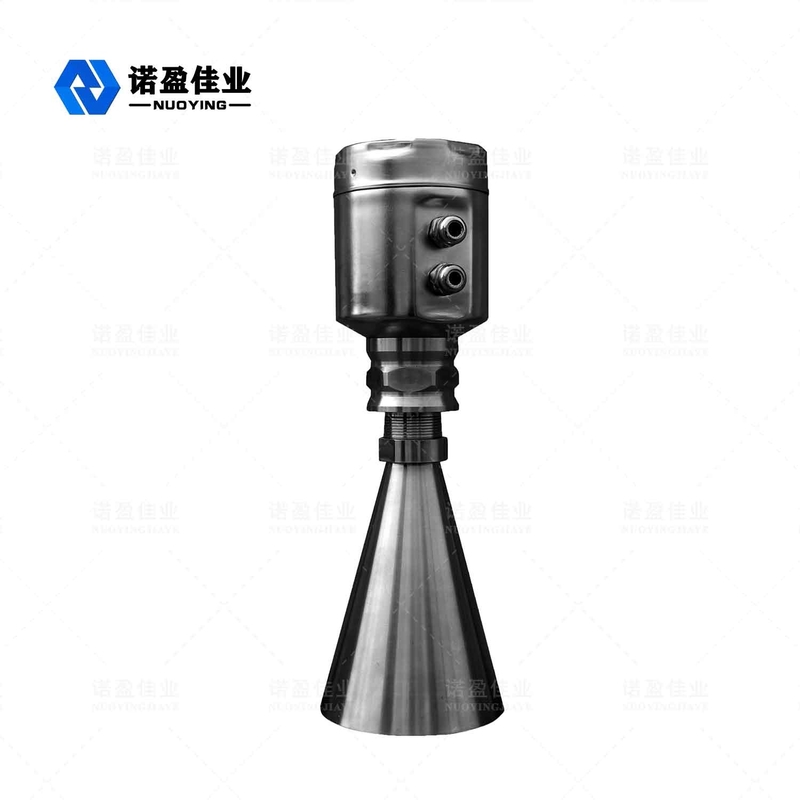

NYRD803 Intelligenter Radar-Füllstandsmesser

Radar Stufe MeterBetriebs Prinzip

Niedrige Emissionsenergieimpulse durch sehr kurze Mikrowellen-Sende- und -Empfangsantennensysteme.mit Lichtgeschwindigkeit.Laufzeit kann auf die elektronischen Komponenten von Füllstandssignalen umgerechnet werden.Eine spezielle Zeit für eine sehr kurze Verlängerungsmethode sorgt für stabile und genaue Messungen.
Selbst wenn die Bedingung komplexere Fälle ist, gibt es ein falsches Echo, mit der neuesten Mikroverarbeitungstechnologie und Debugging-Software kann das Echo des Materialpegels genau analysiert werden.

Radar Stufe MeterTechnische Parameter

※ Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!

Eingang

Die Antenne empfängt die reflektierten Mikrowellenimpulse und übermittelt sie an die elektronische Schaltung, der Mikroprozessor verarbeitet dieses Signal, um die im Materialoberflächenecho erzeugten Mikroimpulse zu identifizieren.Korrekte Echosignalerkennung durch die intelligente Software bis auf den Millimeter genau abgeschlossen.Der Abstand D von der Materialoberfläche und die Impulslaufzeit T sind proportional zu:

D=C×T/2
Wobei C die Lichtgeschwindigkeit ist
Da die Entfernung des leeren Tanks E bekannt ist, ist der Füllstand L:
L=ED

Ausgabe

Durch Eingabe der Höhe E (= Null) des leeren Tanks, der vollen Tankhöhe F (= Full Scale) und einiger Anwendungen zum Einstellen der Parameter passen die Anwendungsparameter das Instrument automatisch an die Umgebungsmessung an.Entspricht dem 4-20mA Ausgang.

Radar Stufe MeterDesign-Merkmale

◎ Der Füllstandsmesser NYRD803 eignet sich für kontinuierliche berührungslose Messungen von Flüssigkeiten, Schlämmen und Pellets sowie Druckschwankungen;das Vorhandensein von Inertgasen und flüchtigen Situationen
◎Verwenden Sie das Mikrowellenimpuls-Messverfahren, es kann normalerweise innerhalb des Bandes der häufigen Industrie gearbeitet werden.Für den unteren Energiestrahl kann er auf einer Vielzahl von Metallen, nichtmetallischen Behältern oder Rohren installiert werden, ohne Schaden für Mensch und Umwelt.

Radar Stufe MeterInstallationsvoraussetzungen

Installationsbeschreibung

Empfohlener Abstand (1) von der Wand zur Außenwand des installierten Kurzrohrs:

• Abstand zur Tankwand: 1/6 des Tankdurchmessers, min.Abstand ist 200mm
• Die Installation über dem Materialaufgabesilo ist nicht zulässig(4)
• Die Installation in der zentralen Position (3) ist nicht zulässig. Falls es in der Mitte installiert wird, verursacht es ein falsches Wellenecho, es unterbricht das Wellenecho und verursacht einen Signalverlust.
• Wenn der Abstand zwischen dem Messgerät und der Tankwand nicht sichergestellt werden kann, haften die Medien an der Tankwand und verursachen ein falsches Wellenecho. Während der Messgeräte-Fehlerbeseitigung wurde das falsche Wellenecho nicht gespeichert.

Installation im Tank

• Vermeiden Sie innerhalb des Signalwellenstrahls die Installation der folgenden Materialien (1) Endschalter, Temperatursensor usw
• Symmetrische Position (2) Vakuumring, Heizschlange, Schürze usw.
• Wenn (1) (2) Störsubstanzen vorhanden sind, verwenden Sie eine geführte Wellenröhre für die Messung.
