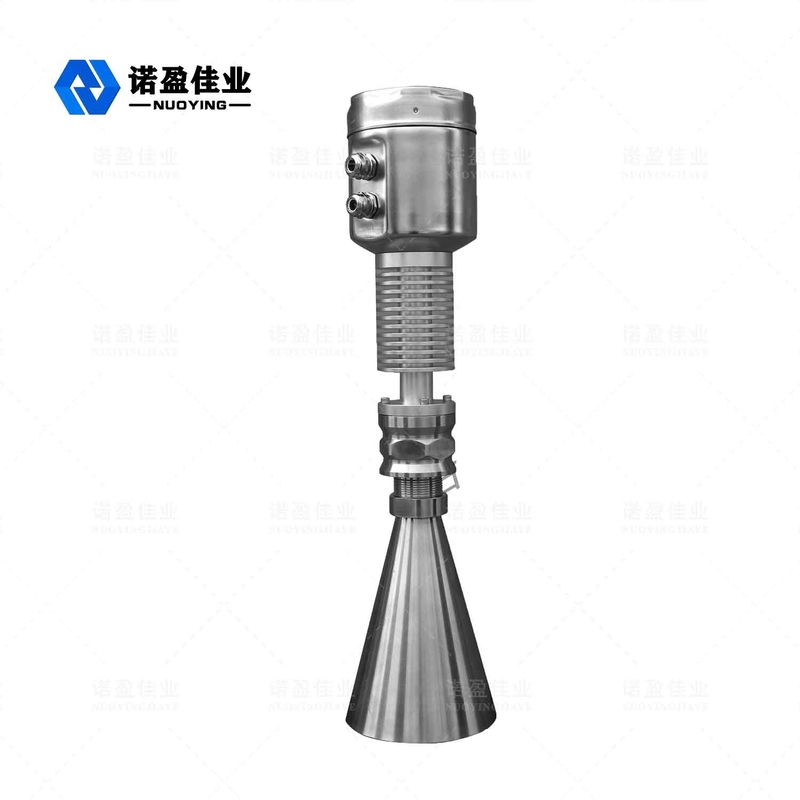

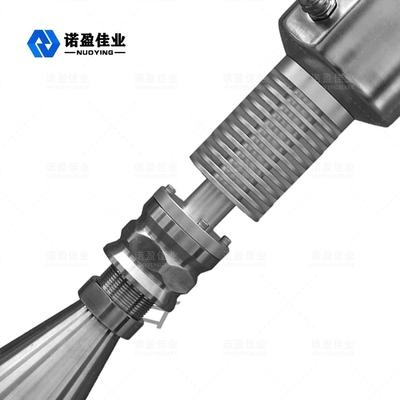

SS316 Berührungsloser Radar-Füllstandmessumformer 35 m GWR-Füllstandmessumformer

NYRD803 Edelstahlgehäuse Intelligenter Radar-Füllstandsmesser -40 ~ 250 ℃ Füllstandsgeber

NYRD803 Intelligenter Radar-Füllstandsmesser

Radar Stufe MeterBetriebs Prinzip

Niedrige Emissionsenergieimpulse durch sehr kurze Mikrowellen-Sende- und -Empfangsantennensysteme.mit Lichtgeschwindigkeit.Laufzeit kann auf die elektronischen Komponenten von Füllstandssignalen umgerechnet werden.Eine spezielle Zeit für eine sehr kurze Verlängerungsmethode sorgt für stabile und genaue Messungen.
Selbst wenn die Bedingung komplexere Fälle ist, gibt es ein falsches Echo, mit der neuesten Mikroverarbeitungstechnologie und Debugging-Software kann das Echo des Materialpegels genau analysiert werden.

Eingang

Die Antenne empfängt die reflektierten Mikrowellenimpulse und übermittelt sie an die elektronische Schaltung, der Mikroprozessor verarbeitet dieses Signal, um die im Materialoberflächenecho erzeugten Mikroimpulse zu identifizieren.Korrekte Echosignalerkennung durch die intelligente Software bis auf den Millimeter genau abgeschlossen.Der Abstand D von der Materialoberfläche und die Impulslaufzeit T sind proportional zu:

D=C×T/2
Wobei C die Lichtgeschwindigkeit ist
Da die Entfernung des leeren Tanks E bekannt ist, ist der Füllstand L:
L=ED

Ausgabe

Durch Eingabe der Höhe E (= Null) des leeren Tanks, der vollen Tankhöhe F (= Full Scale) und einiger Anwendungen zum Einstellen der Parameter passen die Anwendungsparameter das Instrument automatisch an die Umgebungsmessung an.Entspricht dem 4-20mA Ausgang.

Radar Stufe MeterDesign-Merkmale

◎ Der Füllstandsmesser NYRD803 eignet sich für kontinuierliche berührungslose Messungen von Flüssigkeiten, Schlämmen und Pellets sowie Druckschwankungen;das Vorhandensein von Inertgasen und flüchtigen Situationen
◎Verwenden Sie das Mikrowellenimpuls-Messverfahren, es kann normalerweise innerhalb des Bandes der häufigen Industrie gearbeitet werden.Für den unteren Energiestrahl kann er auf einer Vielzahl von Metallen, nichtmetallischen Behältern oder Rohren installiert werden, ohne Schaden für Mensch und Umwelt.

Radar Stufe MeterInstallationsvoraussetzungen

Installationsbeschreibung

Empfohlener Abstand (1) von der Wand zur Außenwand des installierten Kurzrohrs:

• Abstand zur Tankwand: 1/6 des Tankdurchmessers, min.Abstand ist 200mm
• Die Installation über dem Materialaufgabesilo ist nicht zulässig(4)
• Die Installation in der zentralen Position (3) ist nicht zulässig. Falls es in der Mitte installiert wird, verursacht es ein falsches Wellenecho, es unterbricht das Wellenecho und verursacht einen Signalverlust.
• Wenn der Abstand zwischen dem Messgerät und der Tankwand nicht sichergestellt werden kann, haften die Medien an der Tankwand und verursachen ein falsches Wellenecho. Während der Messgeräte-Fehlerbeseitigung wurde das falsche Wellenecho nicht gespeichert.

Installation im Tank

• Vermeiden Sie innerhalb des Signalwellenstrahls folgendes zu installierendes Material (1) Endschalter, Temperatursensor usw
• Symmetrische Position (2) Vakuumring, Heizwendel, Schürze etc.
• Wenn (1)(2) Störsubstanzen vorhanden sind, verwenden Sie eine geführte Welle für die Messung.

Optimierte Installationsoption

• Antennengröße: Je größer die Antennengröße ist, desto kleiner ist der Wellenstrahlwinkel und das Unterbrechungswellenecho wird schwächer.
• Antennenjustage: Antenne auf die optimierte Messposition ausrichten.
• Röhre mit geführter Welle: Die Röhre mit geführter Welle wird verwendet, um Interferenzwellenechos zu vermeiden.

NYRD803 Einbau im Tank

Standardinstallation:

• Antenne kann nicht zur Tankwand geneigt werden.
• Hornantenne muss außerhalb des Installationskurzrohres verlängert werden;Andernfalls muss das Antennenverlängerungsrohr verwendet werden.
• Die Hornantenne muss senkrecht ausgerichtet sein, die Bohne darf nicht zur Tankwand zeigen.

Radar Stufe MeterMessbedingungen

Aufmerksamkeit

• Der Messbereich zählt ab dem Punkt, an dem der Wellenstrahl den Boden des Tanks berührt, aber unter besonderen Bedingungen, wenn der Boden des Tanks konkav oder verjüngt ist, ist es nicht möglich, zu messen, wenn der Materialfüllstand niedriger als dieser Punkt ist.
• Wenn das Medium eine niedrige mittlere elektrische Konstante hat, ist es bei niedrigem Flüssigkeitsstand am Boden des Tanks sichtbar. Um die Messgenauigkeit zu gewährleisten, empfehlen wir, die Nullposition auf die Position C mit niedriger Höhe einzustellen.
• Theoretisch ist es möglich, den Spitzenpunkt der Antenne zum Messen zu erreichen, aber unter Berücksichtigung des Einflusses von Korrosion und Anhaften muss der Endwert des Messbereichs an dem Punkt 100 mm von der Antennenspitze entfernt sein
• Für den Überlaufschutz können wir einen Sicherheitsabstand definieren, der dem blinden Bereich hinzugefügt wird.
• Die Min.Messbereich bezieht sich auf die Antenne.
• Unter verschiedenen Konzentrationsbedingungen können Schäume Mikrowellen absorbieren und reflektieren, aber unter bestimmten Bedingungen sind sie messbar.
