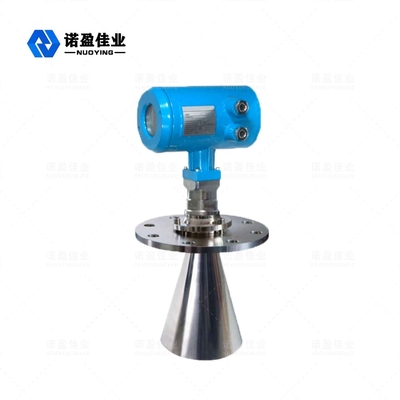

Radar-Füllstandsmesser aus Aluminiumguss 20 mA HART Schlamm-Feststoffpartikel

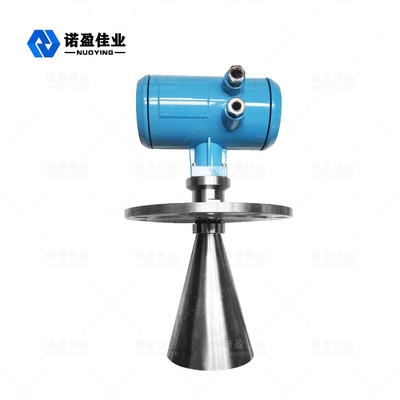

NYRD803 Edelstahlgehäuse Intelligenter Radar-Füllstandsmessumformer

NYRD803 Intelligenter Radar-Füllstandsmesser

Radar Stufe MeterBetriebs Prinzip

Der Impuls mit niedriger Emissionsenergie ist durch das Mikrowellen-Sende- und -Empfangsantennensystem sehr kurz.Mit Lichtgeschwindigkeit.Die Laufzeit kann auf das Füllstandsignal elektronischer Bauteile umgerechnet werden.Die besondere Zeit eines sehr kurzen Verlängerungsverfahrens sorgt für stabile und genaue Messungen.

Selbst unter komplizierten Bedingungen wird ein falsches Echo angezeigt.Mit Hilfe der neuesten Mikroverarbeitungstechnologie und Debugging-Software kann das Echo des Materialfüllstands genau analysiert werden.

Radar Stufe MeterTechnische Parameter

※ Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!

Radar Stufe MeterDesign-Merkmale

◎ Der Füllstandsmesser NYRD803 eignet sich für kontinuierliche berührungslose Messungen von Flüssigkeiten, Schlämmen und Pellets sowie Druckschwankungen;das Vorhandensein von Inertgasen und flüchtigen Situationen
◎Verwenden Sie das Mikrowellenimpuls-Messverfahren, es kann normalerweise innerhalb des Bandes der häufigen Industrie gearbeitet werden.Für den unteren Energiestrahl kann er auf einer Vielzahl von Metallen, nichtmetallischen Behältern oder Rohren installiert werden, ohne Schaden für Mensch und Umwelt.

Radar Stufe MeterInstallationsvoraussetzungen

Optimierte Installationsoption

• Antennengröße: Je größer die Antennengröße ist, desto kleiner ist der Wellenstrahlwinkel und das Unterbrechungswellenecho wird schwächer.
• Antennenjustage: Antenne auf die optimierte Messposition ausrichten.
• Röhre mit geführter Welle: Die Röhre mit geführter Welle wird verwendet, um Interferenzwellenechos zu vermeiden.

NYRD803 Einbau im Tank

Standardinstallation:

• Antenne kann nicht zur Tankwand geneigt werden.
• Hornantenne muss außerhalb des Installationskurzrohres verlängert werden;Andernfalls muss das Antennenverlängerungsrohr verwendet werden.
• Die Hornantenne muss senkrecht ausgerichtet sein, die Bohne darf nicht zur Tankwand zeigen.

Radar Stufe MeterMessbedingungen

Aufmerksamkeit

• Der Messbereich zählt ab dem Punkt, an dem der Wellenstrahl den Boden des Tanks berührt, aber unter besonderen Bedingungen, wenn der Boden des Tanks konkav oder verjüngt ist, ist es nicht möglich, zu messen, wenn der Materialfüllstand niedriger als dieser Punkt ist.
• Wenn das Medium eine niedrige mittlere elektrische Konstante hat, ist es bei niedrigem Flüssigkeitsstand am Boden des Tanks sichtbar. Um die Messgenauigkeit zu gewährleisten, empfehlen wir, die Nullposition auf die Position C mit niedriger Höhe einzustellen.
• Theoretisch ist es möglich, den Spitzenpunkt der Antenne zum Messen zu erreichen, aber unter Berücksichtigung des Einflusses von Korrosion und Anhaften muss der Endwert des Messbereichs an dem Punkt 100 mm von der Antennenspitze entfernt sein
• Für den Überlaufschutz können wir einen Sicherheitsabstand definieren, der dem blinden Bereich hinzugefügt wird.
• Die Min.Messbereich bezieht sich auf die Antenne.
• Unter verschiedenen Konzentrationsbedingungen können Schäume Mikrowellen absorbieren und reflektieren, aber unter bestimmten Bedingungen sind sie messbar.
