Produktdetails:
|
| Messbereich: | 40m | Antennen-Art: | Flacheisenart |
|---|---|---|---|
| Anwendung: | Ätzende Flüssigkeiten, Staub, Partikel, usw. | Frequenzbereich: | 2Prozessanbindung6GHz |
| Schutz-Grad: | IP67 | Betriebstemperatur: | -40~260℃ |
| Signalausgabe: | 4-20mA/HART (Zweidraht-/4-adrig) | Prozessdruck: | -10-40bar |
| Markieren: | Flachbildschirm-Radar-waagerecht ausgerichteter Übermittler,PTFEradar-waagerecht ausgerichteter Übermittler 4MPa,4MPa führte waagerecht ausgerichteten Übermittler der Welle |
||

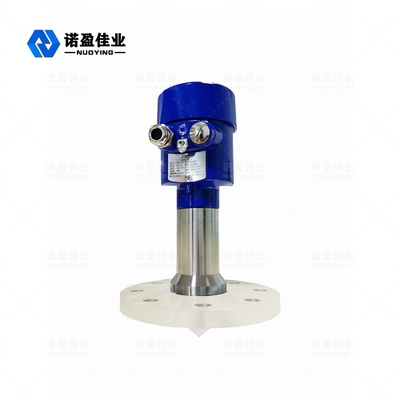

flaches Radar-waagerecht ausgerichtetes Meter 26GHz NYRD-PB-B
Das waagerecht ausgerichtete Meter des Flachbildschirmradars ist ein waagerecht ausgerichtetes Messgerät des Hochfrequenzradars 26GHz mit einem maximalen Maßabstand von 40 Metern. Die Antenne wird weiter optimiert, und der neue schnelle Mikroprozessor kann Hochgeschwindigkeitssignalanalyse und ETC… verarbeiten durchführen, damit das Instrument in einigen komplexen Gelegenheiten wie Dampf, Schaum, Staub, Kristallisation, Kondensation benutzt werden kann.
Radar-waagerecht ausgerichtetes Meter-technischer Parameter
| Modell | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| Typische Anwendung | Dampf, Nebel, Schaum, starke Korrosion, Kristallisation, Kondensation, Adhäsion, etc. | ||||
| Übertragungsfrequenz | 26GHz | ||||
| Echoprobenahme | 100 times/s | ||||
| Antennenmaterial | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
| Strecke | 40m | ||||
| Genauigkeit | 0.05%~0.1%F.S | ||||
| Versorgungsenergie | 24VDC (Zweidraht-, 4-adrig), Wechselstrom 220V | ||||
| Energie | 3W | ||||
| Signalausgabe | 4… 20mA/HART/RS485/Modbus… | ||||
| Prozesstemperatur | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
| Prozessdruck | -0.1~2.0MPa | ||||
| Prozessverbindung | Klammer, Flansch (optional) | ||||
| Elektrische Schnittstelle | M20×1. 5, ½ „NPT | ||||
| Schutzklasse | IP 67 | ||||
| Explosionssicherer Grad | ExiaCT6Ⅱ GA, Exd-Ⅱ CT6 GB | ||||
※ Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!

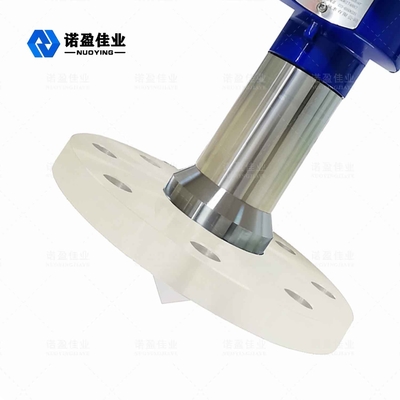

Die waagerecht ausgerichtete Meterantenne des Flachbildschirmradars unter Verwendung PTFE-Materials, PTFE (PTFE oder PTFE), allgemein bekannt als „Plastikkönig“, besteht Tetrafluoroäthylen durch die Polymerisierung von Polymermitteln, hat sie ausgezeichnete chemische Stabilität, hohe Korrosionsbeständigkeit, Dichtung, ist Schmierung nicht klebrige, elektrische Isolierung und gute Antialternausdauer, PTFE hat die folgenden Eigenschaften:
Radar-waagerecht ausgerichtetes Meter-Funktionsprinzip
Die waagerecht ausgerichtete Antenne des Radars strahlt schmale Mikrowellenimpulse aus, die abwärts durch die Antenne übertragen werden. Nachdem der Impuls die Oberfläche des gemessenen Mediums berührt, wird es zurück reflektiert und empfangen durch das Antennensystem wieder, und das Signal wird dem Teil der elektronischen Schaltung übermittelt und umgewandelt automatisch in ein waagerecht ausgerichtetes Signal (weil die Impulsausbreitungsgeschwindigkeit extrem schnell ist, erreicht die elektromagnetische Welle das Ziel und wird zurück zu dem Empfänger reflektiert. Die Zeit, die genommen wird, ist fast blitzschnell).
Wie das Bild darstellt:
A.Range-Einstellung, niedrige Anpassung (4mA) B.High-Anpassung (20mA) C.Blind-Zonenstrecke
Bezugsfläche für Maß: Die Grundfläche des Fadens oder die Dichtfläche des Flansches.
Anmerkung: Wenn unter Verwendung des Radarniveau-TIMINGs, überprüfen Sie, ob das höchste materielle Niveau das Maßtotgebiet (den Bereich gezeigt durch C in der Zahl) nicht eintragen kann.
Radar-waagerecht ausgerichtete Meter-Ausrüstungsbeschreibungen
◎Die Antenne ist an Größe klein, einfach zu installieren; berührungsfreies Radar, keine Abnutzung und keine Verschmutzung.
◎Unberührt durch Korrosions-, Schaum-, Wasserdampf-, Temperatur- und Druckänderungen.
◎Der Öffnungswinkel ist klein und die Energie wird konzentriert, die die Echofähigkeit und -hilfen, Störung zu vermeiden erhöht.
◎Das Maßtotgebiet ist kleiner, und es kann gute Ergebnisse für Kleintraktormaß auch erzielen.
◎Hohes störsignalisierendes Verhältnis für bessere Leistung sogar unter schwankenden Bedingungen.
