Produktdetails:
|
Messbereich: | 20m | Echoprobenahme: | 100 times/s |
---|---|---|---|
Material: | PFA | Prozessverbindung: | Flansch (optional) |
Schutz-Grad: | Anzeigeninstrument IP67, IP67 | Betriebstemperatur: | -40~260℃ |
Elektrische Schnittstelle: | M20×1. 5, ½ „NPT | Explosionssicherer Grad: | ExiaCT6Ⅱ GA, Exd-Ⅱ CT6 GB |
Markieren: | 40m Radar-Füllstand-Sensor,Radar-Füllstand-Sensor IP67,24VDC führte Niveauschalter des Radars |

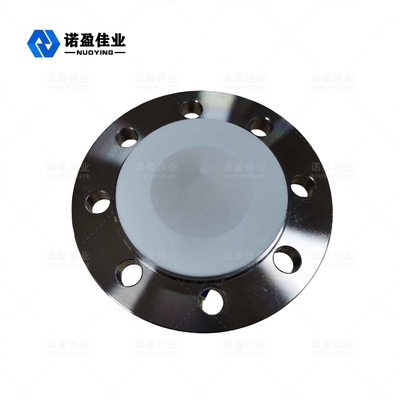

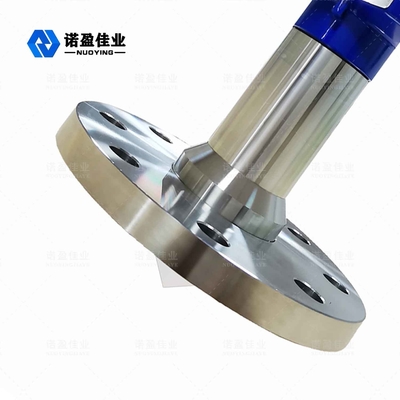

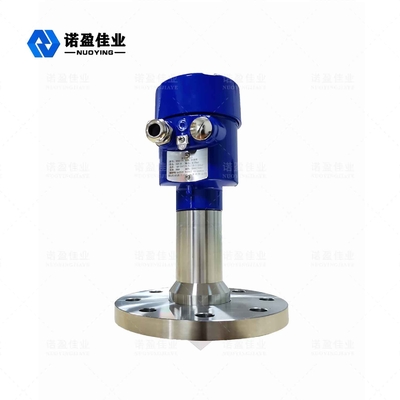

flaches Radar-waagerecht ausgerichtetes Meter 26GHz NYRD-PB-C
Das waagerecht ausgerichtete Meter des Flachbildschirmradars ist ein waagerecht ausgerichtetes Messgerät des Hochfrequenzradars 26GHz mit einem maximalen Maßabstand von 40 Metern. Die Antenne wird weiter optimiert, und der neue schnelle Mikroprozessor kann Hochgeschwindigkeitssignalanalyse und ETC… verarbeiten durchführen, damit das Instrument in einigen komplexen Gelegenheiten wie Dampf, Schaum, Staub, Kristallisation, Kondensation benutzt werden kann.
Radar-waagerecht ausgerichtetes Meter-technischer Parameter
Modell | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
Typische Anwendung | Dampf, Nebel, Schaum, starke Korrosion, Kristallisation, Kondensation, Adhäsion, etc. | ||||
Übertragungsfrequenz | 26GHz | ||||
Echoprobenahme | 100 times/s | ||||
Antennenmaterial | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
Strecke | 40m | ||||
Genauigkeit | 0.05%~0.1%F.S | ||||
Versorgungsenergie | 24VDC (Zweidraht-, 4-adrig), Wechselstrom 220V | ||||
Energie | 3W | ||||
Signalausgabe | 4… 20mA/HART/RS485/Modbus… | ||||
Prozesstemperatur | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
Prozessdruck | -0.1~2.0MPa | ||||
Prozessverbindung | Klammer, Flansch (optional) | ||||
Elektrische Schnittstelle | M20×1. 5, ½ „NPT | ||||
Schutzklasse | IP 67 | ||||
Explosionssicherer Grad | ExiaCT6Ⅱ GA, Exd-Ⅱ CT6 GB |
※ Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!
Radar-waagerecht ausgerichtetes Meter-Funktionsprinzip
Die waagerecht ausgerichtete Antenne des Radars strahlt schmale Mikrowellenimpulse aus, die abwärts durch die Antenne übertragen werden. Nachdem der Impuls die Oberfläche des gemessenen Mediums berührt, wird es zurück reflektiert und empfangen durch das Antennensystem wieder, und das Signal wird dem Teil der elektronischen Schaltung übermittelt und umgewandelt automatisch in ein waagerecht ausgerichtetes Signal (weil die Impulsausbreitungsgeschwindigkeit extrem schnell ist, erreicht die elektromagnetische Welle das Ziel und wird zurück zu dem Empfänger reflektiert. Die Zeit, die genommen wird, ist fast blitzschnell).
Radar-waagerecht ausgerichtete Meter-Installationsanforderungen
Radar-waagerecht ausgerichtete Meter-Unrechtinstallation
