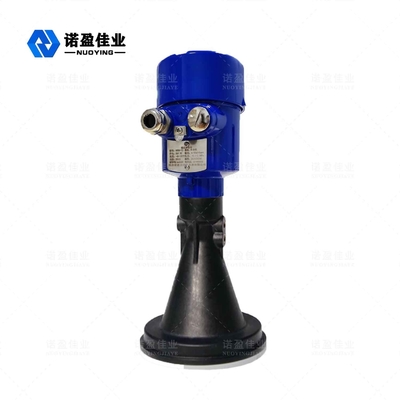

26 GHz NYRD-PB-E Flach Radar Stufe Meter

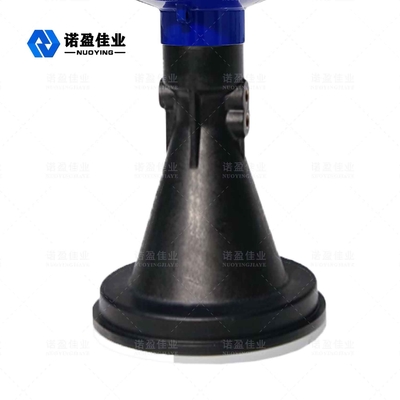

Das Flat-Panel-Radar-Füllstandsmessgerät ist ein 26-GHz-Hochfrequenz-Radar-Füllstandsmessgerät mit einer maximalen Messentfernung von 40 Metern.Die Antenne wurde weiter optimiert, und der neue schnelle Mikroprozessor kann eine Signalanalyse und -verarbeitung mit höherer Geschwindigkeit durchführen, sodass das Instrument in einigen komplexen Fällen wie Dampf, Schaum, Staub, Kristallisation, Kondensation usw. verwendet werden kann.

Radar Stufe MeterTechnische Parameter

※ Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!

Radar Stufe MeterBetriebs Prinzip

Die Radar-Pegelantenne sendet schmale Mikrowellenimpulse aus, die durch die Antenne nach unten gesendet werden.Nachdem der Impuls die Oberfläche des zu messenden Mediums berührt, wird er zurückreflektiert und vom Antennensystem wieder empfangen, und das Signal wird an den elektronischen Schaltungsteil übertragen und automatisch in ein Füllstandssignal umgewandelt (da die Impulsausbreitungsgeschwindigkeit extrem schnell ist, die elektromagnetische Welle erreicht das Ziel und wird zum Empfänger zurückreflektiert. Die benötigte Zeit ist fast augenblicklich).

Radar Stufe MeterDesign-Merkmale

◎ Die Antenne ist klein und einfach zu installieren.berührungsloses Radar, kein Verschleiß und keine Verschmutzung.

◎ Unempfindlich gegen Korrosion, Schaum, Wasserdampf, Temperatur- und Druckänderungen.

◎ Der Abstrahlwinkel ist klein und die Energie konzentriert, was die Echofähigkeit verbessert und hilft, Interferenzen zu vermeiden.

◎ Der Messblindbereich ist kleiner und kann auch bei kleinen Tankmessungen gute Ergebnisse erzielen.

◎ Hohes Signal-Rausch-Verhältnis für bessere Leistung auch unter schwankenden Bedingungen.

Verbindungsmethode





Radar Stufe MeterSchutzklasse



Dieses Gerät erfüllt vollständig die Anforderungen der Schutzklasse IP66/67.Abbildung 6:

• So stellen Sie sicher, dass Ihre Installation die IP67-Anforderungen erfüllt:
• Stellen Sie sicher, dass der Schweißkopf nicht beschädigt ist.
• Stellen Sie sicher, dass das Kabel nicht beschädigt ist.
• Stellen Sie sicher, dass die verwendeten Kabel den elektrischen Anschlussspezifikationen entsprechen.Biegen Sie das Kabel vor dem Eintritt in die elektrische Schnittstelle nach unten, damit kein Wasser in das Gehäuse fließt, siehe ①
• Bitte ziehen Sie die Kabelverschraubung fest, siehe②
• Bitte verschließen Sie die unbenutzten elektrischen Anschlüsse mit Blindstopfen, siehe ③





Radar Stufe MeterInstrumenten-Debugging



Das Instrument verfügt über drei Debugging-Methoden, wie folgt:



Methode 1: Anzeige/Taste

Das Gerät wird über die 4 Schaltflächen auf dem Anzeigebildschirm debuggt.(Abbildung 7) ①LCD;②Taste.



Methode 2: Host-Computer-Debugging

Über HART mit der oberen Kamera verbinden (Abbildung 8)

①RS232 oder USB；②Radarpegelmesser；③HART-Adapter；④250Ω Widerstand



Methode 3: Programmierung des HART-Handprogrammierers

HART-Handprogrammiergerät (Abbildung 9)

①RS232 oder USB；②Radarpegelmesser；③250Ω Widerstand
