Produktdetails:
|
Genauigkeit: | 1.5-3mm | Stromversorgung: | Solarenergie 24VDC |
---|---|---|---|
Strecke: | 80m | Prozessverbindung: | Klammerinstallation |
Prozesstemperatur: | -40~80℃ | Betriebstemperatur: | -40~80℃ |
Signalausgabe: | HART/RS485/Modbus… | Energie: | 3W |
Markieren: | Hochfrequenzradar-waagerecht ausgerichteter Übermittler,Radar-waagerecht ausgerichteter Übermittler 20ma RS485,Behälter-Niveauschalter des Radar-RS485 |

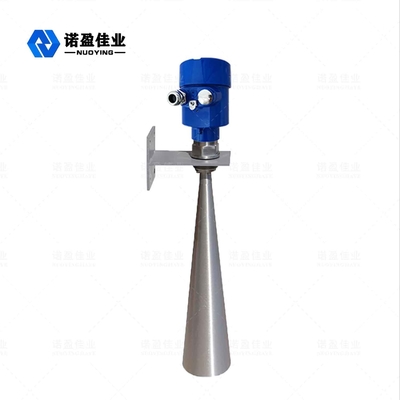

Radar-waagerecht ausgerichtetes Meter 26GHz NYRD-SL
Das waagerecht ausgerichtete Meter NYRD-SL Radars, alias das Wasserspiegelradar, ist ein elektronisches Gerät, das elektromagnetische Wellen benutzt, um Ziele zu ermitteln. Seine Hauptfunktion ist, Wasserwirtschaftsüberwachung, Abwasseraufbereitung und Flutwarnung durchzuführen. Das Hauptmaßprinzip ist, Radarimpuls von der RadarWasserspiegel-Abfragungsantenne zu senden, die den Impuls sich reflektierte zurück von der Wasseroberfläche und -aufzeichnungen die Zeit T. empfängt. Da die Ausbreitungsgeschwindigkeit C der elektromagnetischen Welle eine Konstante ist, kann der Abstand D zur Wasseroberfläche erhalten werden.
Radar-waagerecht ausgerichtetes Meter-technischer Parameter
Typische Anwendung | ÜberwachungsWasserspiegel von Flüssen, von Kanälen, von Kanälen und von Massen |
Übertragungsfrequenz | 26GHz |
Genauigkeit | 1.5-3mm |
Strecke | 30m 80m 120m |
Antennenmaterial | 304 316L (optional) |
Echoprobenahme | 100 times/s |
Prozesstemperatur | -40~80℃ |
Umgebende Feuchtigkeit | 0~90% |
Entschließung | 1mm |
Prozessverbindung | Klammerinstallation |
Elektrische Schnittstelle | M20×1. 5, ½ „NPT |
Signalausgabe | 4… 20mA/HART/RS485/Modbus… |
Versorgungsenergie | 24V DC DC-12V (optional) |
Energie | 3W |
Arbeiten gegenwärtig | ≤10MA |
Schutzklasse | IP67 |
※ Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!
Radar-waagerecht ausgerichtetes Meter-Funktionsprinzip
Die waagerecht ausgerichtete Antenne des Radars strahlt schmale Mikrowellenimpulse aus, die abwärts durch die Antenne übertragen werden. Nachdem der Impuls die Oberfläche des gemessenen Mediums berührt, wird es zurück reflektiert und empfangen durch das Antennensystem wieder, und das Signal wird dem Teil der elektronischen Schaltung übermittelt und umgewandelt automatisch in ein waagerecht ausgerichtetes Signal (weil die Impulsausbreitungsgeschwindigkeit extrem schnell ist, erreicht die elektromagnetische Welle das Ziel und wird zurück zu dem Empfänger reflektiert. Die Zeit, die genommen wird, ist fast blitzschnell).

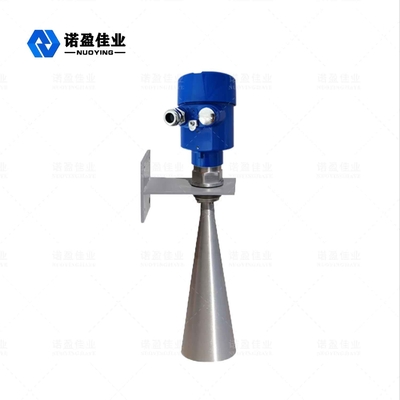

Radar-waagerecht ausgerichtete Meter-Ausrüstungsbeschreibungen
Radar-waagerecht ausgerichteter Meter-Einsatzbereich
