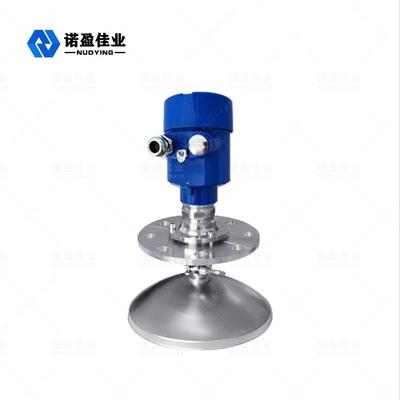

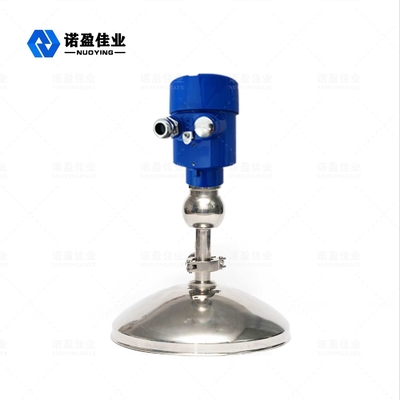

Parabolantenne-Radar-waagerecht ausgerichtetes Messgerät für Behälter-Höhenmessung

Parabolantenne-Radar-waagerecht ausgerichtetes Messgerät für Behälter-Höhenmessung

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYRD-810
MOQ: 1
Preis: $400 to $1800
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: Monat 500 PC vor
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Explosion-proof certificate
Messbereich:
80m
Fallmaterial:
Gussaluminiumkasten
Antennenmaterial:
304 316L
Prozessverbindung:
Universalflansch, Klemme und Halterung sind optional
Echoprobenahme:
100 times/s
Betriebstemperatur:
-40~80℃
Signalausgabe:
4… 20mA/HART/RS485/Modbus…
Energie:
3W
Verpackung Informationen:
60cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
Monat 500 PC vor
Hervorheben:

Parabolantenne-Radar-waagerecht ausgerichtetes Messgerät

,

Behälter-Höhenmessungs-Radar-waagerecht ausgerichtetes Messgerät

,

Parabolantenneradar-Behältermessgerät

Produktbeschreibung

Radar-waagerecht ausgerichtetes Meter 26GHz NYRD-810

Das waagerecht ausgerichtete Messgerät des Radars der Parabolantenne NYRD-810 wird für die Höhenmessung des materiellen Niveaus des Behälters benutzt. Die Antenne des waagerecht ausgerichteten Messgeräts des Hochfrequenzradars strahlt extrem schmale Mikrowellenimpulse aus. Dieser Impuls pflanzt im Raum mit der Lichtgeschwindigkeit fort und trifft die Oberfläche des gemessenen Mediums. Der Teil seiner Energie wird zurück reflektiert und empfangen durch die gleiche Antenne.
Der Zeitabstand zwischen dem übertragenen Impuls und dem empfangenen Impuls ist zum Abstand von der Antenne zur Oberfläche des gemessenen Mediums proportional. Wegen der extrem hohen Ausbreitungsgeschwindigkeit von elektromagnetischen Wellen, der Zeitabstand zwischen dem übertragenen Impuls und dem empfangenen Impuls ist sehr klein (Nanosekundenauftrag) und schwierig zu bestätigen. Das waagerecht ausgerichtete Meter des Hochfrequenzradars 26G setzt eine spezielle in Verbindung stehende Lösungstechnologie, die den Zeitabstand zwischen dem übertragenen Impuls und dem empfangenen Impuls genau identifizieren kann ein, um den Abstand von der Antenne zur Oberfläche des gemessenen Mediums weiter zu berechnen.

Radar-waagerecht ausgerichtetes Meter-technischer Parameter

Typische Anwendung Überwachungs-Körper, Staub, Partikel, usw.
Übertragungsfrequenz 26GHz
Genauigkeit 3mm
Strecke 80m
Antennenmaterial 304 316L (optional)
Echoprobenahme 100 times/s
Prozesstemperatur -40~130℃
Umgebende Feuchtigkeit 0~90%
Entschließung 1mm
Prozessverbindung Flansch- oder Klammerinstallation
Elektrische Schnittstelle M20×1. 5, ½ „NPT
Signalausgabe 4… 20mA/HART/RS485/Modbus…
Versorgungsenergie DC 24V (optional)
Energie 3W
Explosionssicherer Grad ExiaCT6Ⅱ (optional)
Schutzklasse IP67

Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!
