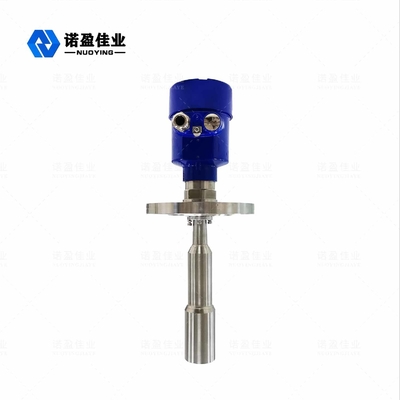

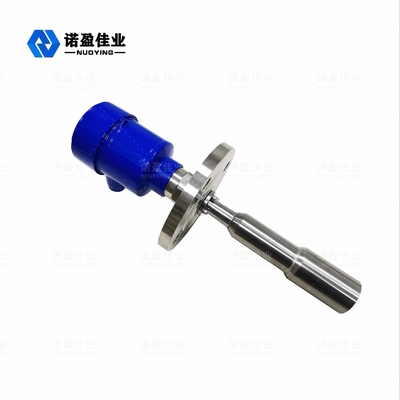

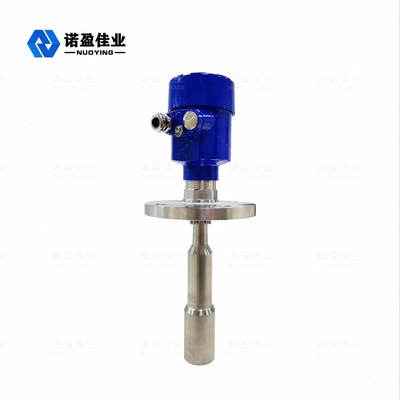

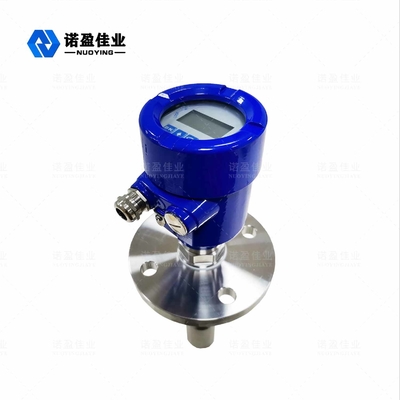

46-mm-Antennen-Radar-Füllstandssender, 26 GHz, explosionsgeschützt

46-mm-Antennen-Radar-Füllstandssender, 26 GHz, explosionsgeschützt

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYRD-806 (sehr klein)
MOQ: 1
Preis: $400 to $1800
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: Monat 500 PC vor
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Explosion-proof certificate
Messbereich:
30M
Übertragungsfrequenz:
26GHz
Antennengröße:
Ø46mm
Betriebstemperatur:
-40~130℃
Genauigkeit:
3mm
Typische Anwendung:
Temperatur, Druck und leicht ätzende Flüssigkeiten etc
Explosionssicherer Grad:
Exia IICT6 (optional)
Versorgungs-Energie:
24V DC 220VAC (optional)
Verpackung Informationen:
60cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
Monat 500 PC vor
Hervorheben:

46-mm-Antennen-Radar-Füllstandssender

,

Radar-Füllstandssender 26 GHz

,

explosionsgeschützte geführte Mikrowellen-Füllstandssender

Produktbeschreibung

Sehr kleines nicht Kontakt-Radar-waagerecht ausgerichteter Übermittler



Radar-waagerecht ausgerichtetes Meter 26GHz NYRD-806



Der Reihensensor des Meters NYRD80X des Radars waagerecht ausgerichtete ist ein waagerecht ausgerichtetes Messgerät des Hochfrequenzradars 26Hz mit einem maximalen Maßabstand von 80 Metern. Die Antenne wird weiter optimiert, und der neue schnelle Mikroprozessor kann die verarbeitende Signalanalyse der höheren Rate, damit das Instrument benutzter Fbr sein kann einige komplexe Maßbedingungen wie Reaktionskessel, feste Lagerung durchführen.



Radar-waagerecht ausgerichtetes Meter-technischer Parameter



Typische Anwendung Temperatur, Druck und etwas ätzendes flüssiges usw.
Übertragungsfrequenz 26GHz
Genauigkeit 3mm
Strecke 30m
Antennenmaterial 304 316L (optional)
Echoprobenahme 100 times/s
Prozesstemperatur -40~130℃, - 40~250℃
Umgebende Feuchtigkeit 0~90%
Entschließung 1mm
Prozessverbindung Universalflansch
Elektrische Schnittstelle M20×1. 5, ½ „NPT
Signalausgabe 4… 20mA/HART/RS485/Modbus…
Versorgungsenergie 24V DC 220VAC (optional)
Energie 3W
Explosionssicherer Grad ExiaCT6Ⅱ (optional)
Schutzklasse IP67



※ Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!



Messendes Prinzip des Radar-waagerecht ausgerichteten Meters



Die waagerecht ausgerichtete Antenne des Radars strahlt einen schmalen Mikrowellenimpuls aus und überträgt ihn unten durch die Antenne. Nachdem der Impuls die Oberfläche des Mediums berührt, das gemessen wird, wird mittelt es zurück reflektiert und angenommen durch das Antennensystem wieder und das Signal dem Teil der elektronischen Schaltung über, das automatisch in ein Gegenstandpositionssignal umgewandelt wird (weil die Impulsausbreitungsgeschwindigkeit extrem schnell ist, die Zeit, die sie nimmt, damit elektromagnetische Wellen das Ziel erreichen und zurück zu dem Empfänger sich zu reflektieren ist. fast blitzschnell)



46-mm-Antennen-Radar-Füllstandssender, 26 GHz, explosionsgeschützt 0



Radar-waagerecht ausgerichtete Meter-Ausrüstungsbeschreibungen



  • Die Antenne ist klein an Größe und einfach zu installieren; Berührungsfreies Radar, keine Abnutzung, keine Verschmutzung.
  • Fast beeinflußt nicht durch Korrosion und Schaum; Er ist durch Änderungen im Wasserdampf, -temperatur und -druck in der Atmosphäre fast unberührt.
  • Ernste Staubumwelt hat wenig Einfluss auf die Arbeit des waagerecht ausgerichteten Hochfrequenzmeters.
  • Kürzere Wellenlänge und bessere Reflexion auf geneigter fester Oberfläche.
  • Der Öffnungswinkel ist klein und die Energie wird konzentriert, die die Echofähigkeit erhöht und zur Vermeidung von Störungsgegenständen nützlich ist.
  • Das Totgebiet des Maßes ist kleiner, und gute Ergebnisse können für Kleintraktormaß erzielt werden.
  • Hohes störsignalisierendes Verhältnis ermöglicht besserer Leistung sogar unter schwankenden Bedingungen.
  • Hochfrequenz ist die beste Wahl für das Messen von festen und niedrigen Dielektrizitätskonstantemedien.
