Produktdetails:
|
Typische Anwendung: | Körper, Partikel, starker Staub und andere Gelegenheiten | Antennenmaterial: | 316L |
---|---|---|---|
Messbereich: | 15mm | Stromversorgung: | 24VDC (zwei Linien, vier Linien) |
Medientemperatur: | -40~+250℃ | Prozessdruck: | -0.1~4.0MPa |
Prozessverbindung: | Klammer, Flansch | Signalausgabe: | 4… 20mA/HART/RS485/Modbus… |
Markieren: | Hornförmiges Radar-waagerecht ausgerichtetes Meter,Festes Radar-waagerecht ausgerichtetes Meter,Radar-Art Niveau-Übermittler 26GHz |

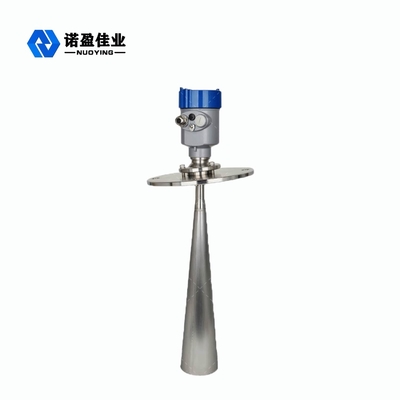

Festes Hochfrequenzradar-waagerecht ausgerichtetes Meter 26GHz NYRD808
Radar-waagerecht ausgerichtetes Meter-Funktions-Prinzip 26GHz NYRD808
Reihensensor des Meters NYRD80X des Radars ist waagerecht ausgerichteter ein waagerecht ausgerichtetes Messgerät des Hochfrequenzradars 26GHz mit einer maximalen Messdistanz von 80m. Die Antenne wird weiter optimiert, und der neue schnelle Mikroprozessor kann Signalanalyse der höheren Rate durchführen und die Verarbeitung, das Instrument herstellend kann im Reaktionskessel, im festen Behälter und in einigen komplexen Maßzuständen verwendet werden.
Die Radargegenstand-Positionsantenne strahlt einen schmalen Mikrowellenimpuls aus, der abwärts durch die Antenne übertragen wird. Nachdem die Pulswelle die Oberfläche des gemessenen Mediums berührt, wird es zurück reflektiert und empfangen durch das Antennensystem wieder. Das Signal wird dem Teil der elektronischen Schaltung übermittelt und umgewandelt automatisch in Objektebenesignal (weil Impulse so schnell reisen, die Zeit, die es nimmt, damit eine elektromagnetische Welle sein Ziel erreicht und zurück zu dem Empfänger aufzuprallen ist fast blitzschnell).
Radar-waagerecht ausgerichtetes Meter-technische Parameter 26GHz NYRD808
Typische Anwendung | Körper, Partikel, starker Staub und andere Gelegenheiten |
Produktmodell | NYRD808 |
Antennenmaterial | 316 (optional) |
Messbereich | 15mm |
Prozessverbindung | Flansch, Klammer (optional) |
Medientemperatur | -40~+250℃ |
Prozessdruck | <2.0MPa |
Stromversorgung | 24VDC (zwei Linien, vier Linien) |
Genauigkeit | <0.1%F.S |
Schutzniveau | IP67 |
Explosionssicherer Grad | Exd II BT4 |
Signalausgabe | 4… 20mA/HART/RS485/Modbus… |
Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
Radar-waagerecht ausgerichtete Meter-Ausrüstungsbeschreibung 26GHz NYRD808
Größe 1.Antenna ist klein, einfach zu installieren; Berührungsfreies Radar, keine Abnutzung, keine Verschmutzung.
2.Hardly beeinflußte durch Korrosion und Schaum; Beeinflußt nicht durch mittlere Dichte-, Temperatur- und Druckänderungen.
Umwelt des Staubes 3.Severe hat wenig Auswirkung auf die Operation des waagerecht ausgerichteten Hochfrequenzmeters.
4.Shorter Wellenlänge, bessere Reflexion für geneigte feste Oberflächen.
Öffnungswinkel 5.Small und starke Energie.
Totgebiet des Maßes 6.The ist kleiner, und gute Ergebnisse können für Kleintraktormaß erzielt werden.
störsignalisierendes Verhältnis 7.High für bessere Leistung sogar unter schwankenden Bedingungen.
8. Hochfrequenz-, die beste Wahl für das Messen von festen und niedrigen Dielektrizitätskonstantemedien.
Radar-waagerecht ausgerichteter Meter-Einsatzbereich 26GHz NYRD808
1. Kraftwerke: Kohlenhalden, rohe Kohlensilos, Abgasreinigungsbehälter, Silopumpen, Aschelagerung, Öltanks, etc.
2. Ölfeld: fertiger Öl-Speicherung Behälter, Dreiphasentrennzeichen, Setztank, Bohrungsschlammgrube, etc.
3. Chemische Industrie: Rohstoffsilo, Zwischensilo, Reaktionsbehälter, fester Silo, Trennzeichen, etc.
4. Metallurgie: Hochofen, Erzsilo, Erzzerkleinerungsmaschine, Rohstoffsilo, Hilfsstoffsilo, Tonerdepulversilo, etc.
5. Zement: Steinsilo, Rohstoffsilo, Kohlenpulversilo, Schlackenspeichersilo, Handelsbeton, etc.
6. Nahrungsmittel: RohzuckerSammelbehälter, TomatenkonzentratSammelbehälter, BrauereiSammelbehälter, etc.
7. Pharmazeutische Produkte: pharmazeutische Sammelbehälter, Trennzeichen, Fermenter, etc.
8. Papier: Rohstoffbehälter, Speicherturm, Trockentrommel, chemischer materieller Voorratsbehälter, etc.
9. Andere: Steinbruch, Kohlengrube, Umweltschutz, Schiffbau und andere Industrien.
