Produktdetails:
|
Typische Anwendung: | Flüssigkeit, ohne sich zu rühren | Antennenmaterial: | 304 (optional) |
---|---|---|---|
Messbereich: | 35m | Mittlere Temperatur: | -40~+130℃ |
Prozessdruck: | -0.1~4.0MPa | Prozessverbindung: | Flansch (optional) |
Antennenform: | hornförmig | ||
Markieren: | Radar-Füllstand-Übermittler,Hornförmiger Radar-Füllstand-Sensor,Art Niveau-Übermittler des Radar-6GHz |

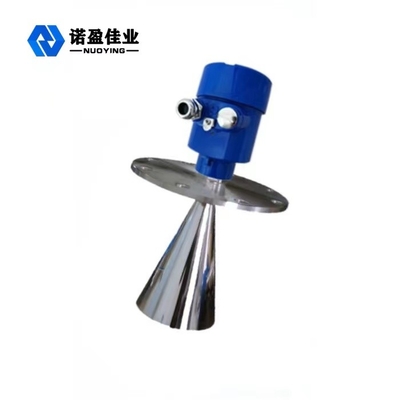

Heißes hornförmiges flüssiges 6GHz NYRD803 Radar-waagerecht ausgerichteter Übermittler des Verkaufs-
Radar-waagerecht ausgerichtetes Übermittler-Funktions-Prinzip 6GHz NYRD803
kurze Mikrowelle pulsiert mit sehr niedriger Energie werden übertragen und empfangen durch das Antennensystem. Radarwellen pflanzen sich mit der Lichtgeschwindigkeit fort. Die Laufzeit kann in waagerecht ausgerichtetes Signal durch elektronische Bauelemente umgewandelt werden. Selbst wenn es falsches Echo unter komplexen Arbeitsbedingungen gibt, kann das Echo des materiellen Niveaus mit der spätesten Mikroprozessorentechnologie genau analysiert werden und Ausprüfensoftware.
Input:
Die Antenne empfängt den reflektierten Mikroimpuls und mittelt ihn der elektronischen Schaltung über. Der Mikroprozessor verarbeitet das Signal und identifiziert das Echo, das durch den Mikroimpuls auf der Materialoberfläche erzeugt wird.
Der Abstand D von der Materialoberfläche ist zur Impulsdauerreise T proportional:
D=C×T/2 (C ist die Lichtgeschwindigkeit)
Da der Abstand E des leeren Behälters bekannt, ist das materielle Niveau L:
L=E-D
Ertrag:
Es wird eingestellt, indem man leere Behälterhöhe E (= nullpunkt), volle Behälterhöhe F (= komplett) und einige Anwendungsparameter eingibt. Die Anwendungsparameter passen automatisch das Instrument der Maßumwelt, entsprechend Ertrag 4-20mA an.
Radar-waagerecht ausgerichtete Übermittler-Ausrüstungsbeschreibung 6GHz NYRD803
nimmt waagerecht ausgerichtetes Meter des intelligenten Radars 1.The Verfahrenstechnik der modernen Mikrowelle und Verfahrenstechnik des einzigartigen Echoentdeckungsechos an. Das Produkt kann an den verschiedenen komplexen Arbeitsbedingungen angewendet werden.
2.The „das falsche Echo, das“ Funktion lernt, ermöglicht dem Instrument, das wahre Echo unter mehrfachen falschen Echobedingungen genau zu identifizieren, um genaue Maßergebnisse zu erzielen.
können Prozess3.Various anschlussmodi und Arten von Entdeckungskomponenten entsprechend Kundenanforderungen besonders angefertigt werden.
Funktionsmodus des Impulses 4.With, das Produkt hat extrem - niedrige Emissionsenergie und kann in verschiedene Metall- und Nichtmetallbehälter, ohne Schaden zum menschlichen Körper und zur Umwelt installiert sein.
Radar-waagerecht ausgerichteter Übermittler-technische Parameter 6GHz NYRD803
Typische Anwendung | Flüssigkeit, ohne sich zu rühren |
Antennenmaterial | 304 (optional) |
Messbereich | 35m |
Stromversorgung | 24VDC (zwei Linien, vier Linien) |
Mittlere Temperatur | -40~+130℃ |
Prozessdruck | -0.1~4.0MPa |
Prozessverbindung | Flansch (optional) |
Messende Genauigkeit | 0.05%-0.1%F.S |
Schutzniveau | IP67 |
Explosionssicherer Grad | Exia II CT6 |
Signalausgabe | 4… 20mA/HART/RS485/Modbus… |
Radar-waagerecht ausgerichteter Übermittler-Einsatzbereich 6GHz NYRD803
Anlagen 1.Power: Reservoire, Silopumpen, Dampfschöpflöffel, Aschelagerung, Öltanks, etc.
2.Oilfield: Grobe Öl-Speicherung Behälter, raffinierte Öl-Speicherung Behälter, Dreiphasentrennzeichen, Setztanks, Abwasserbehälter, etc.
3.Chemical: Rohöldestillationsturm, Rohstoffsilo, Zwischensilo, Reaktionsbehälter, Ammoniakbehälter, AsphaltSammelbehälter, etc.
4.Metallurgy: Rohstoffsilos, Hilfsstoffsilos, Elektrolysezellepufferbehälter, etc.
Betriebsmittel 5.Water: Kanäle, Reservoire, Ackerlandbewässerung, etc.
6.Pharmaceuticals: Chinesische pharmazeutische Sammelbehälter, Trennzeichen, Fermenter, etc.
Behandlung 7.Water: Reservoire, Sickergruben, Wasserbehandlungsbehälter, Sedimentationsbecken, Tiefbrunnen, Trinkwassernetze, etc.
8.Paper: Rohstoffsilo, Speicherturm, Trockentrommel, etc.
9.Other: Steinbruch, Umweltschutz und andere Industrien.
