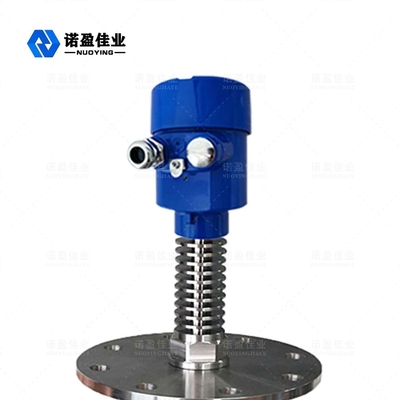

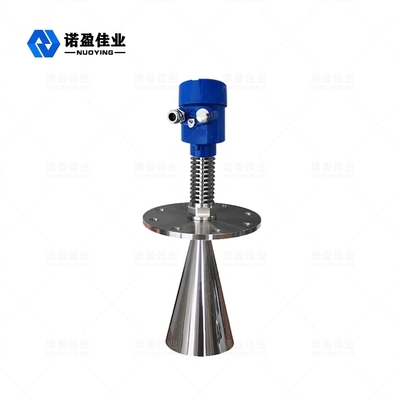

6GHz NYRD803S Flüssigkeits-Genauigkeits-Maß des Radar-waagerecht ausgerichtetes Übermittler-35m

6GHz NYRD803S Flüssigkeits-Genauigkeits-Maß des Radar-waagerecht ausgerichtetes Übermittler-35m
6GHz NYRD803S Flüssigkeits-Genauigkeits-Maß des Radar-waagerecht ausgerichtetes Übermittler-35m 6GHz NYRD803S Flüssigkeits-Genauigkeits-Maß des Radar-waagerecht ausgerichtetes Übermittler-35m

Großes Bild :  6GHz NYRD803S Flüssigkeits-Genauigkeits-Maß des Radar-waagerecht ausgerichtetes Übermittler-35m

Produktdetails:
Herkunftsort: Xi'an, Shaanxi, China
Markenname: NUOYINGJIAYUE
Zertifizierung: CE
Modellnummer: NYRD803S
Zahlung und Versand AGB:
Min Bestellmenge: 1 PCS
Preis: $450 to $1700 /pcs
Verpackung Informationen: Karton, 60cm×30cm×30cm
Lieferzeit: 7 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: Monat 1000 PC vor

6GHz NYRD803S Flüssigkeits-Genauigkeits-Maß des Radar-waagerecht ausgerichtetes Übermittler-35m

Beschreibung
Typische Anwendung: Flüssige, hohe Prozesstemperaturflüssigkeit Messbereich: 35m
Mittlere Temperatur: -40~+300℃ Elektrische Schnittstelle: M20×1.5, 1/2 NPT
Stromversorgung: 24VDC (zwei Linien, vier Linien) Prozessverbindung: Flansch (optional)
Prozessdruck: -0.1~4.0MPa
Markieren:

Flüssiges Maß-Radar-waagerecht ausgerichteter Übermittler

,

35m Radar-Behälter-Niveauschalter

,

GWR-Niveau-Übermittler 6GHz

Flüssiges NYRD803S 6GHz Radar-waagerecht ausgerichteter Übermittler des Genauigkeits-Maß-35m





Radar-waagerecht ausgerichtetes Übermittler-Funktions-Prinzip NYRD803S 6GHz



Radarwellen pflanzen sich mit der Lichtgeschwindigkeit fort. Die Laufzeit kann in ein waagerecht ausgerichtetes Signal durch elektronische Bauelemente umgewandelt werden. Eine spezielle Fristverlängerungsmethode stellt die stabilen und genauen Maße innerhalb eines kurzen Zeitraums sicher.

Sogar im Falle der unechten Echos unter komplexen Betriebsbedingungen, können die waagerecht ausgerichteten Echos mit der spätesten Mikroprozessorentechnologie genau analysiert werden und Ausprüfensoftware.

Input:

Die Antenne empfängt die reflektierten micropulses und mittelt sie der elektronischen Schaltung über. Der Mikroprozessor verarbeitet dieses Signal und identifiziert die Echos, die durch die micropulses auf der Oberfläche des Materials produziert werden. Die korrekte Echosignalidentifizierung wird durch die Impuls-Software erfolgt, und die Genauigkeit kann das Millimeterniveau erreichen.

Der Abstand D von der Materialoberfläche ist zur Impulsdauerreise T proportional:

D=C×T/2 (C ist die Lichtgeschwindigkeit)

Da der Abstand E des leeren Behälters bekannt, ist das Niveau L:

L=E-D

Ertrag:

Eingestellt durch das Eintragen leerer Behälterhöhe E (= nullpunkt), der vollen Behälterhöhe F (= komplett) und einiger Anwendungsparameter. Anwendungsparameter passen automatisch das Instrument der Maßumwelt, entsprechend einem Ertrag 4-20mA an.



Radar-waagerecht ausgerichteter Übermittler-technische Parameter NYRD803S 6GHz



Typische Anwendung Flüssige, hohe Prozesstemperaturflüssigkeit
Antennenmaterial 304 (optional)
Messbereich 35m
Stromversorgung 24VDC (zwei Linien, vier Linien)
Mittlere Temperatur -40~+300℃
Prozessdruck -0.1~4.0MPa
Prozessverbindung Flansch (optional)
Messende Genauigkeit 0.05%-0.1%F.S
Schutzniveau IP67
Explosionssicherer Grad Exia II CT6
Signalausgabe 4… 20mA/HART/RS485/Modbus…



Radar-waagerecht ausgerichtete Übermittler-Ausrüstungsbeschreibung NYRD803S 6GHz



1.It nimmt Verfahrenstechnik der modernen Mikrowelle und Verfahrenstechnik des einzigartigen Echoentdeckungsechos an. Dieses Produkt kann an den verschiedenen komplexen Arbeitsbedingungen angewendet werden.

2.Its „das falsche Echo, das“ Funktion lernt, ermöglicht dem Instrument, wahre Echos unter einer Vielzahl von falschen Echozuständen, mit dem Ergebnis der genauen Maßergebnisse genau zu identifizieren.

können Prozess3.Various anschlussmodi und Entdeckungselementtypen entsprechend Kundenanforderungen besonders angefertigt werden.

4.Using der Impulsarbeitsmodus, das Produkt hat extrem - niedrige Emissionsenergie und kann in verschiedene Metall- und Nichtmetallbehälter ohne Schaden zum menschlichen Körper und zur Umwelt installiert sein.



Anmerkung: Entsprechend den spezifischen Anforderungen von Benutzern sein können kundengebundene Entwurfsprodukte.
