Produktdetails:
|
| Frequenz: | 100MHZ-1.8GHZ | Messbereich: | Kabel: 0-30m |
|---|---|---|---|
| Wiederholbarkeit: | ± 3mm | Entschließung: | 1mm |
| Probenahme: | Proben des Echos 55/s | Wartegeschwindigkeit: | 0.2s |
| Ausgangsstromsignal: | 4-20mA | Genauigkeit: | 0.05%~0.1%F.S |
| Markieren: | Geführte Wellen-Radar-Wasserspiegel-Sensor,RadarWasserspiegelmessgerät,Edelstahl-Radar-Behälter-Pegelstab |
||

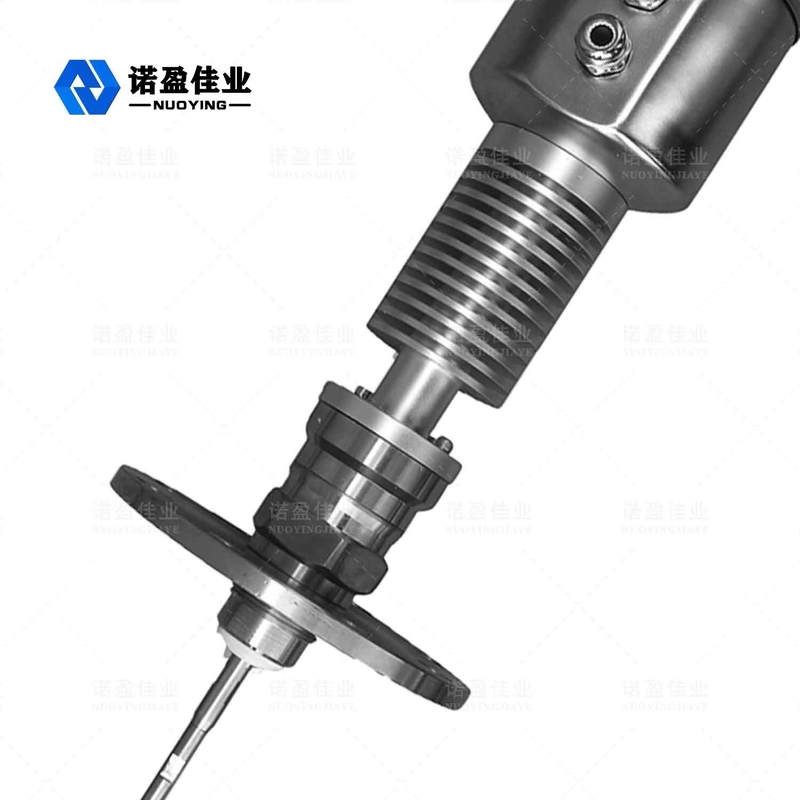

Geführte Wellen-Radar-waagerecht ausgerichtetes Übermittler-Wasserspiegel-Sensor-Radar des Edelstahl-NYRD705 1.8GHz
Geführte Wellen-Radar-waagerecht ausgerichtetes Übermittler-Funktionsprinzip des Edelstahl-NYRD705 1.8GHz
Das Radar der geführten Welle pflanzt fort, den Hochfrequenzmikrowellenimpuls entlang der Entdeckungskomponente (Stahlkabel) auszustrahlen, und wenn es das gemessene Medium antrifft, verursacht es die Reflexion, wegen der plötzlichen Änderung der Dielektrizitätskonstante, und der Teil der Impulsenergie wird zurück reflektiert. Der Zeitabstand zwischen dem übertragenen Impuls und dem reflektierten Impuls ist zum Abstand des gemessenen Mediums proportional.
Geführte Wellen-Radar-waagerecht ausgerichteter Übermittler-technischer Parameter des Edelstahl-NYRD705 1.8GHz
| Parameter |
Frequenz: 100MHZ-1.8GHZ Messbereich: - Kabel: 0-30m; Stange, koaxial: 0-6m Wiederholbarkeit: ± 3mm Entschließung: 1mm Probenahme: Proben des Echos 55/s Wartegeschwindigkeit: 0.2S (abhängig von der tatsächlichen Verwendung) Ausgangsstromsignal: 4-20mA Genauigkeit: 0.05%~0.1%F.S |
| Kommunikationsschnittstelle | HIRSCH-Übertragungsprotokoll |
| Prozessverbindung |
G1-1/2 Flansch DN50, DN80, DN100, DN150 |
| Prozessdruck | -1 | 40bar |
| Energie |
Energie: 24VDC (± 10%), Brummspannung: 1Vpp Leistungsaufnahme: maximales 22.5mA |
| Umweltbedingungen | Temperatur -40 ℃ | ℃ +80 |
| Unterkunft des Schutzgrades | IP68 |
| Explosionsniveaus | EXiaIICT6 |
| Instrumentierungsstromversorgungs- und -Signalausgabedrahtverbindung |
Teilen eines Zweikern abgeschirmten Kabels Kabeleinführung: 2 M20 × 1,5 (der Kabeldurchmesser von 5 - 9mm) |
※ Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!
