Produktdetails:
|
Übertragungsfrequenz: | 26GHz | Genauigkeit: | 3mm |
---|---|---|---|
Strecke: | 30m | Antennenmaterial: | 304, 316L (optional) |
Echoprobenahme: | 100 times/s | Prozesstemperatur: | -40~130℃, - 40~250℃ |
Versorgungsenergie: | 24VDC, 220VAC (optional) | Explosionssicherer Grad: | ExiaCT6Ⅱ (optional) |
Markieren: | Explosionssicheres Grad-Radar-waagerecht ausgerichtetes Meter,Füllstand-Sensor des Radar-24VDC,Universalflansch-Radar-Art Niveau-Übermittler |

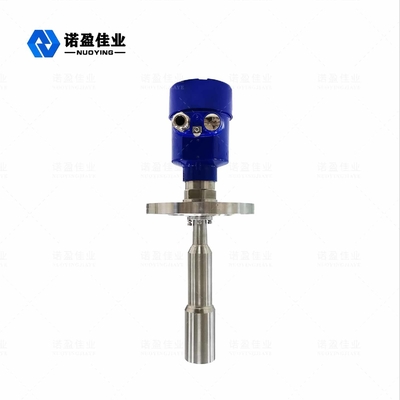

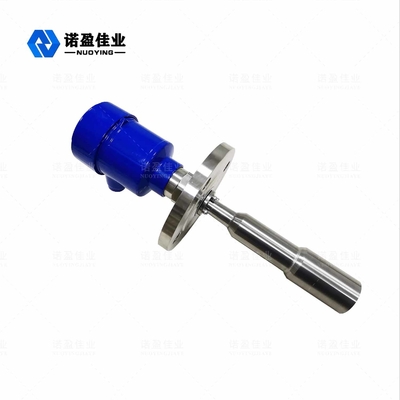

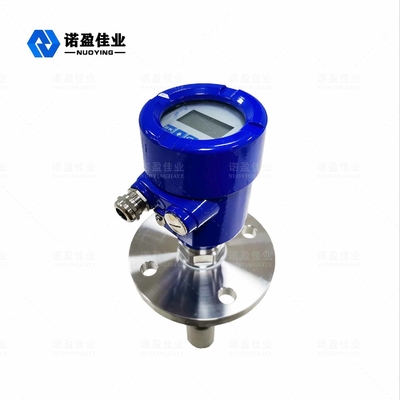

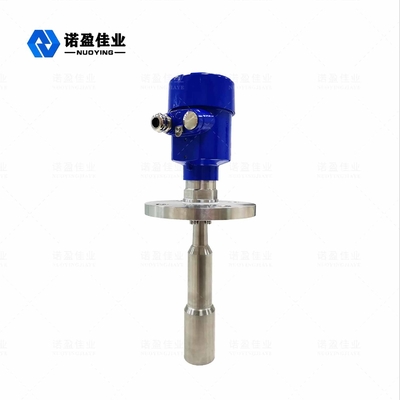

Hohes Signal Radar-waagerecht ausgerichteter Übermittler-explosionssicheren dem Grad zur Rauschzahl-26GHz NYRD806
Radar-waagerecht ausgerichtetes Übermittler-Funktions-Prinzip 26GHz NYRD806
Die waagerecht ausgerichtete Antenne des Radars strahlt schmale Mikrowellenimpulse, die schmalen Mikrowellenimpulse werden übertragen abwärts durch die Antenne aus. Nachdem der Impuls die gemessene mittlere Oberfläche berührt, wird es zurück reflektiert und empfangen durch das Antennensystem wieder, und das Signal wird dem Teil der elektronischen Schaltung übermittelt und umgewandelt automatisch in ein waagerecht ausgerichtetes Signal (weil die Impulsausbreitungsgeschwindigkeit extrem schnell ist, erreicht die elektromagnetische Welle das Ziel und wird zurück zu dem Empfänger reflektiert. Die Zeit, die es nimmt, um hin und her zu gehen, ist fast blitzschnell).
Radar-waagerecht ausgerichteter Übermittler-technischer Parameter 26GHz NYRD806
Typische Anwendung | Temperatur, Druck und etwas ätzendes flüssiges usw. |
Übertragungsfrequenz | 26GHz |
Genauigkeit | 3mm |
Strecke | 30m |
Antennenmaterial | 304, 316L (optional) |
Echoprobenahme | 100 times/s |
Prozesstemperatur | -40~130℃, - 40~250℃ |
Umgebende Feuchtigkeit | 0~90% |
Entschließung | 1mm |
Prozessverbindung | Universalflansch |
Elektrische Schnittstelle | M20×1. 5, ½ „NPT |
Signalausgabe | 4… 20mA/HART |
Versorgungsenergie | 24VDC, 220VAC (optional) |
Energie | 3W |
Explosionssicherer Grad | ExiaCT6Ⅱ (optional) |
Schutzklasse | IP67 |
※ Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!
