Produktdetails:
|
| Übertragungsfrequenz: | 26GHz | Genauigkeit: | 3mm |
|---|---|---|---|
| Strecke: | 80M | Antennenmaterial: | 304, 316L (optional) |
| Echoprobenahme: | 100 times/s | Prozesstemperatur: | -40~130℃ |
| Umgebende Feuchtigkeit: | 0~90% | Signalausgabe: | 4… 20mA/HART/RS485/Modbus… |
| Markieren: | Parabolantenne-Radar-waagerecht ausgerichtetes Meter,Explosionssicherer geführter Radar-Niveauschalter,Radar-waagerecht ausgerichtetes Messgerät 26GHz |
||

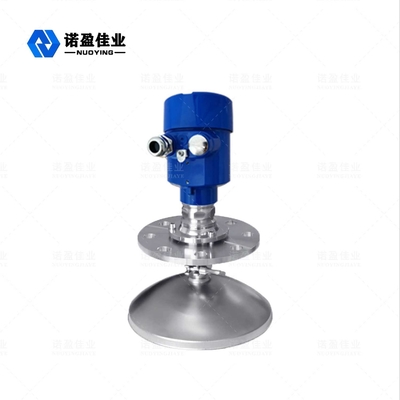

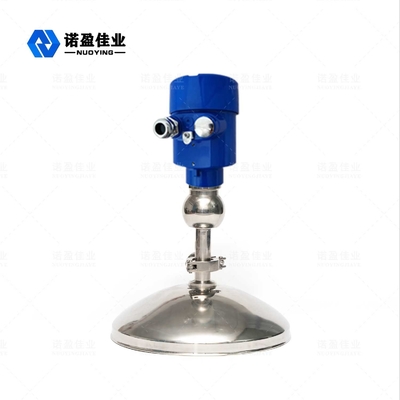

Parabolantenne-Radar-waagerecht ausgerichtetes Messgerät 26GHz Arcuation NYRD810 explosionssicher
Radar-waagerecht ausgerichtetes Messgerät der Parabolantenne-NYRD810
Das waagerecht ausgerichtete Messgerät des Radars NYRD-810 wird für das materielle Niveau des Behälters der Höhenmessung benutzt. Die Hochfrequenzantenne des radarniveaumessgeräts strahlt schmale Mikrowellenimpulse aus. Zwischen dem übertragenen Impuls und dem empfangenen Impulsdauerabstand ist zum Abstand von der Antenne zur gemessenen mittleren Oberfläche proportional. Dieser schmale Mikrowellenimpuls pflanzt im Raum mit der Lichtgeschwindigkeit fort und trifft die Oberfläche des gemessenen Mediums. Die Teile seiner Energie wird zurück, die gleiche Antenne empfingen sie reflektiert. Wegen der extrem hohen Ausbreitungsgeschwindigkeit von elektromagnetischen Wellen, ist der Zeitabstand sehr klein und schwierig zu bestätigen. Das waagerecht ausgerichtete Meter des Hochfrequenzradars NYRD-810 setzt eine spezielle in Verbindung stehende Lösungstechnologie, die den Zeitabstand zwischen dem übertragenen Impuls und dem empfangenen Impuls genau identifizieren kann ein, um den Abstand von der Antenne zur gemessenen mittleren Oberfläche weiter zu berechnen.
Radar-waagerecht ausgerichtetes Messgerät-technischer Parameter der Parabolantenne-NYRD810
| Typische Anwendung | Körper, Flüssigkeit, Staub, Partikel, usw. |
| Übertragungsfrequenz | 26GHz |
| Genauigkeit | 3mm |
| Strecke | 50m, 80m |
| Antennenmaterial | PFA, 304, 316L (optional) |
| Echoprobenahme | 100mal/an zweiter Stelle |
| Prozesstemperatur | -40℃~+130℃ |
| Umgebende Feuchtigkeit | 0~90% |
| Entschließung | 1mm |
| Prozessverbindung | Flansch- oder Klammerinstallation |
| Elektrische Schnittstelle | M20×1. 5, ½ „NPT |
| Signalausgabe | RS485/Modbus… |
| Versorgungsenergie | 24VDC, 220VAC (optional) |
| Energie | 3W |
| Explosionssicherer Grad | ExiaCT6Ⅱ GA (optional) |
| Schutzklasse | IP67 (optional) |
※ Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!
