Produktdetails:
|
Modell: | NYRD-PB-B | Übertragungsfrequenz: | 26GHz |
---|---|---|---|
Echoprobenahme: | 100 times/s | Strecke: | 40M |
Genauigkeit: | 0.05%~0.1%F.S | Signalausgabe: | 4… 20mA/HART |
Prozesstemperatur: | -40~+130℃ | Prozessdruck: | -0.1~2.0MPa |
Markieren: | Einschraubgewinde-Radar-waagerecht ausgerichteter Übermittler,Flachbildschirm-Radar-waagerecht ausgerichteter Wandler,4er-adrig PTFE-Radar-Niveauschalter |

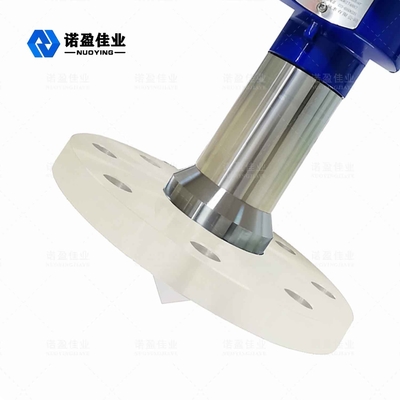

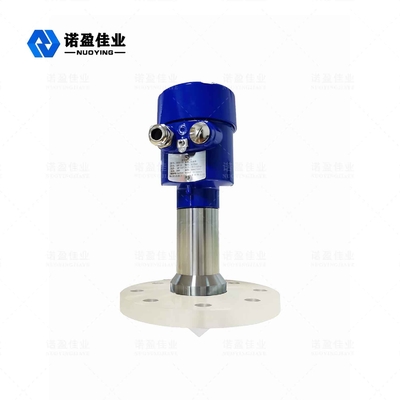

4es-adrig PTFE NYRD-PB-B 4Mpa Einschraubgewinde des Flachbildschirm-Radar-waagerecht ausgerichteten Übermittler-
Flachbildschirm-Radar-waagerecht ausgerichtetes Übermittler-Funktionsprinzip PTFE NYRD-PB-B
Die waagerecht ausgerichtete Antenne des Radars strahlt schmale Mikrowellenimpulse aus, die abwärts durch die Antenne übertragen werden. Nicht-Adhäsion - ist die minimale Oberflächenspannung in einem Vollmaterial und haftet nicht an irgendeiner Substanz. Nachdem der Impuls die Oberfläche des gemessenen Mediums berührt, wird es zurück reflektiert und empfangen durch das Antennensystem wieder, und das Signal wird dem Teil der elektronischen Schaltung übermittelt und umgewandelt automatisch in ein waagerecht ausgerichtetes Signal. Wetterbeständigkeit - hat das beste alternde Leben des Plastiks.
Wie das Bild darstellt:
A.Range-Einstellung, niedrige Zonenstrecke der Anpassung der Anpassung (4mA) B.High (20mA) C.Blind
Bezugsfläche für Maß: Die Grundfläche des Fadens oder die Dichtfläche des Flansches.
Flachbildschirm-Radar-waagerecht ausgerichteter Übermittler-technischer Parameter PTFE NYRD-PB-B
Modell | NYRD-PB-B | ||||
Typische Anwendung | Dampf, Nebel, Schaum, starke Korrosion, Kristallisation, Kondensation, Adhäsion, etc. | ||||
Übertragungsfrequenz | 26GHz | ||||
Echoprobenahme | 100 times/s | ||||
Antennenmaterial | PTFE+304 | PTFE | |||
Strecke | 40m | ||||
Genauigkeit | 0.05%~0.1%F.S | ||||
Versorgungsenergie | 24VDC (Zweidraht-, 4-adrig), Wechselstrom 220V | ||||
Energie | 3W | ||||
Signalausgabe | 4… 20mA/HART | ||||
Prozesstemperatur | -40~+130℃ | ||||
Prozessdruck | -0.1~2.0MPa | ||||
Prozessverbindung | Klammer, Flansch (optional) | ||||
Elektrische Schnittstelle | M20×1. 5, ½ „NPT | ||||
Schutzklasse | IP 67 | ||||
Explosionssicherer Grad | ExiaCT6Ⅱ GA, Exd-Ⅱ CT6 GBs (optional) |
※ Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!
