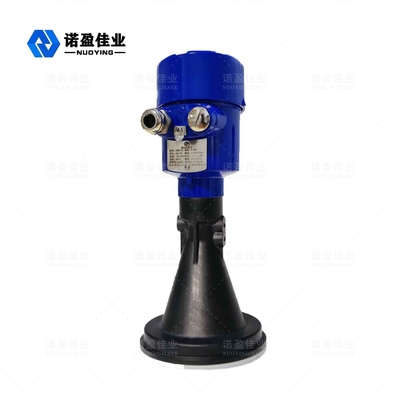

Ätzendes flüssiges Radar-waagerecht ausgerichteter Übermittler Hochfrequenz-35m IP67 NYRD87 26G

Ätzendes flüssiges Radar-waagerecht ausgerichteter Übermittler Hochfrequenz-35m IP67 NYRD87 26G

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYRD87
MOQ: PC 1
Preis: $450 to $1700 /pcs
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: Monat 1000 PC vor
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE
Antennenmaterial:
PP/PVDF (optional)
Messbereich:
35m
Stromversorgung:
24VDC (zwei Linien, vier Linien)
Mittlere Temperatur:
-40~+80℃
Prozessverbindung:

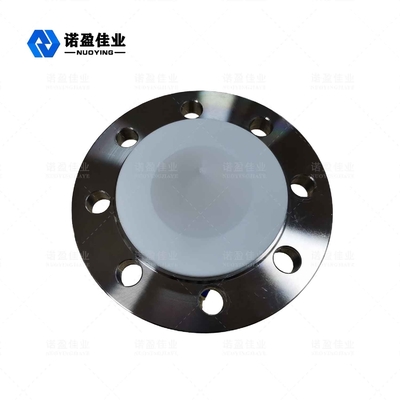

Flansch、 Klammer (optional)
Prozessdruck:
-0.1~0.3MPa
Signalausgabe:
4… 20mA/HART/RS485/Modbus…
Typische Anwendung:
Maß von aggressiven Flüssigkeiten in den kleinen Schiffen unter einfachen Prozessbedingungen
Verpackung Informationen:
Karton, 60cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
Monat 1000 PC vor
Hervorheben:

Ätzendes flüssiges Radar-waagerecht ausgerichteter Übermittler

,

Füllstand-Übermittler des Radar-26G

,

Art Niveau-Übermittler des Radar-IP67

Produktbeschreibung

Ätzendes flüssiges 35m IP67 NYRD87 26G Hochfrequenzradar-waagerecht ausgerichteter Übermittler





Radar-waagerecht ausgerichtetes Übermittler-Funktions-Prinzip NYRD87 26G



Die Antenne des waagerecht ausgerichteten Messgeräts des Hochfrequenzradars strahlt extrem schmale Mikrowellenimpulse aus. Dieser Impuls pflanzt im Raum mit der Lichtgeschwindigkeit fort und trifft die Oberfläche des gemessenen Mediums. Der Teil seiner Energie wird zurück reflektiert und empfangen durch die gleiche Antenne.
Der Zeitabstand zwischen dem übertragenen Impuls und dem empfangenen Impuls ist zum Abstand von der Antenne zur Oberfläche des gemessenen Mediums proportional. Wegen der extrem hohen Ausbreitungsgeschwindigkeit von elektromagnetischen Wellen, der Zeitabstand zwischen dem übertragenen Impuls und dem empfangenen Impuls ist sehr klein (Nanosekundenauftrag) und schwierig zu bestätigen. Das waagerecht ausgerichtete Meter des Hochfrequenzradars 26G setzt eine spezielle in Verbindung stehende Lösungstechnologie, die den Zeitabstand zwischen dem übertragenen Impuls und dem empfangenen Impuls genau identifizieren kann ein, um den Abstand von der Antenne zur Oberfläche des gemessenen Mediums weiter zu berechnen.



Radar-waagerecht ausgerichtete Übermittler-Ausrüstungsbeschreibung NYRD87 26G



1. Antennengröße ist klein, einfach zu installieren; Berührungsfreies Radar, keine Abnutzung, keine Verschmutzung.

2. Kaum beeinflußt durch Korrosion und Schaum; Beeinflußt nicht durch mittlere Dichte-, Temperatur- und Druckänderungen.

3. Schwere Staubumwelt hat wenig Auswirkung auf die Operation des waagerecht ausgerichteten Hochfrequenzmeters.

4. Kürzere Wellenlänge, bessere Reflexion für geneigte feste Oberflächen.

5. Kleiner Öffnungswinkel und starke Energie.

6. Das Maßtotgebiet ist kleiner, und gute Ergebnisse können für Kleintraktormaß erzielt werden.

7. Hohes störsignalisierendes Verhältnis für bessere Leistung sogar unter schwankenden Bedingungen.



Radar-waagerecht ausgerichteter Übermittler-technische Parameter NYRD87 26G



Typische Anwendung Maß von aggressiven Flüssigkeiten in den kleinen Schiffen unter einfachen Prozessbedingungen

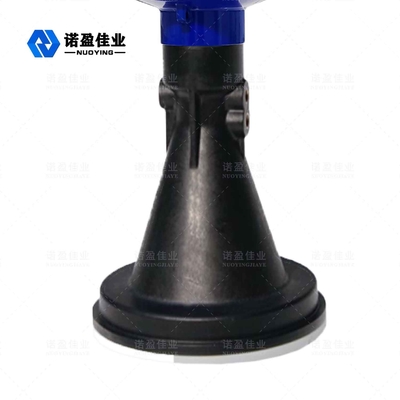

Antennenmaterial PP/PVDF (optional)
Messbereich 35m
Messende Genauigkeit 0.05%-0.1%F.S
Stromversorgung 24VDC (zwei Linien, vier Linien)
Mittlere Temperatur -40~+80℃
Prozessverbindung Flansch, Klammer (optional)
Prozessdruck -0.1~0.3MPa
Schutzniveau IP67
Explosionssicherer Grad Exia II CT6 (optional)
Signalausgabe 4… 20mA/HART/RS485/Modbus…



Anmerkung: Entsprechend den spezifischen Anforderungen von Benutzern sein können kundengebundene Entwurfsprodukte.
