Produktdetails:
|
| Antennenmaterial: | Linsen-Antenne, 316L+PTFE (optional) | Messbereich: | 40M |
|---|---|---|---|
| Messende Genauigkeit: | 0.05%-0.1%F.S | Mittlere Temperatur: | -40~+120℃、 - 40~+260℃ |
| Prozessverbindung: | Flansch、 Klammer (optional) | Prozessdruck: | -0.1~2.0MPa |
| Signalausgabe: | 4… 20mA/HART/RS485/Modbus… | Typische Anwendung: | Einfach zu kristallisieren, Taukondensation, giftige, starke Korrosion, starker Staub, gesundheitlic |
| Markieren: | Radar-waagerecht ausgerichteter Übermittler-kleiner Öffnungswinkel,40m nicht Kontakt-Radar-waagerecht ausgerichteter Übermittler,Niveauschalter des Radar-IP67 |
||

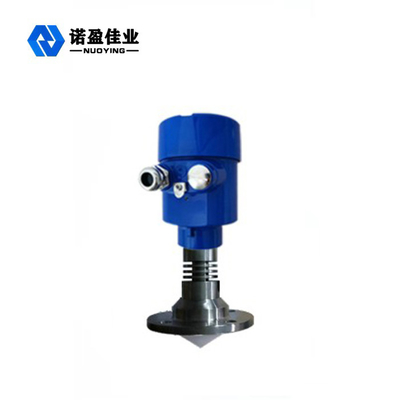

Kleines Radar-waagerecht ausgerichteter Übermittler des Öffnungswinkel-40m IP67 NYRD-TJ 26G
NYRD-TJ 26G Radar-waagerecht ausgerichtetes Übermittler-Funktions-Prinzip
Die Antenne eines waagerecht ausgerichteten Meters des Hochfrequenzradars strahlt einen extrem schmalen Mikrowellenimpuls aus. Der Impuls reist durch Raum mit der Lichtgeschwindigkeit und trifft die Oberfläche des Mediums, das gemessen wird. Der Teil seiner Energie wird zurück reflektiert und empfangen durch die gleiche Antenne.
Der Zeitabstand zwischen den ausgestrahlten und empfangenen Impulsen ist zum Abstand von der Antenne zur Oberfläche des gemessenen Mediums proportional. Wegen der extrem hohen Ausbreitungsgeschwindigkeit von elektromagnetischen Wellen, der Zeitabstand zwischen den übertragenen und empfangenen Impulsen ist sehr klein (Nanosekundenniveau) und schwierig zu bestimmen. Das waagerecht ausgerichtete Meter Radars HF-26G setzt eine spezielle Wechselbeziehungslösungstechnologie ein, um den Zeitabstand zwischen den übertragenen und empfangenen Impulsen genau zu identifizieren, der weiter den Abstand von der Antenne zur Oberfläche des gemessenen Mediums berechnet.
NYRD-TJ 26G Radar-waagerecht ausgerichteter Übermittler-technische Parameter
| Typische Anwendung | Einfach zu kristallisieren, Taukondensation, giftige, starke Korrosion, starker Staub, gesundheitlicher Grad, etc. |
| Antennenmaterial | Linsen-Antenne, 316L+PTFE (optional) |
| Messbereich | 40m |
| Messende Genauigkeit | 0.05%-0.1%F.S |
| Stromversorgung | 24VDC (zwei Linien, vier Linien) |
| Mittlere Temperatur | -40~+120℃, - 40~+260℃ |
| Prozessverbindung | Flansch, Klammer (optional) |
| Prozessdruck | -0.1~2.0MPa |
| Schutzniveau | IP67 |
| Explosionssicherer Grad | Exia II CT6 (optional) |
| Signalausgabe | 4… 20mA/HART/RS485/Modbus… |
Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
NYRD-TJ 26G Radar-waagerecht ausgerichtete Übermittler-Ausrüstungsbeschreibung
1. Hergestellt mit extrem stabilen Materialien.
2. brachte Adopt berührungslose Messung voran.
3. Maß der Flüssigkeitsspiegel und die festen Medien.
4. Er kann alle Medien mit einem dielektrischen constant> 1,8 messen.
5. Maßstrecke 0… 20m (kann zu 35 Metern ausgedehnt sein).
6. Zweidrahtsystem- und Schleifenstromversorgungstechnologie annehmend, werden die Stromversorgungsspannung und das Ausgangssignal durch ein Zweikernkabel übertragen.
7. Beeinflußt nicht durch Geräusche, Dampf, Staub, Vakuum und andere Arbeitsbedingungen.
8. Beeinflußt nicht durch Änderungen in der mittleren Dichte, in der Viskosität und in der Temperatur.
