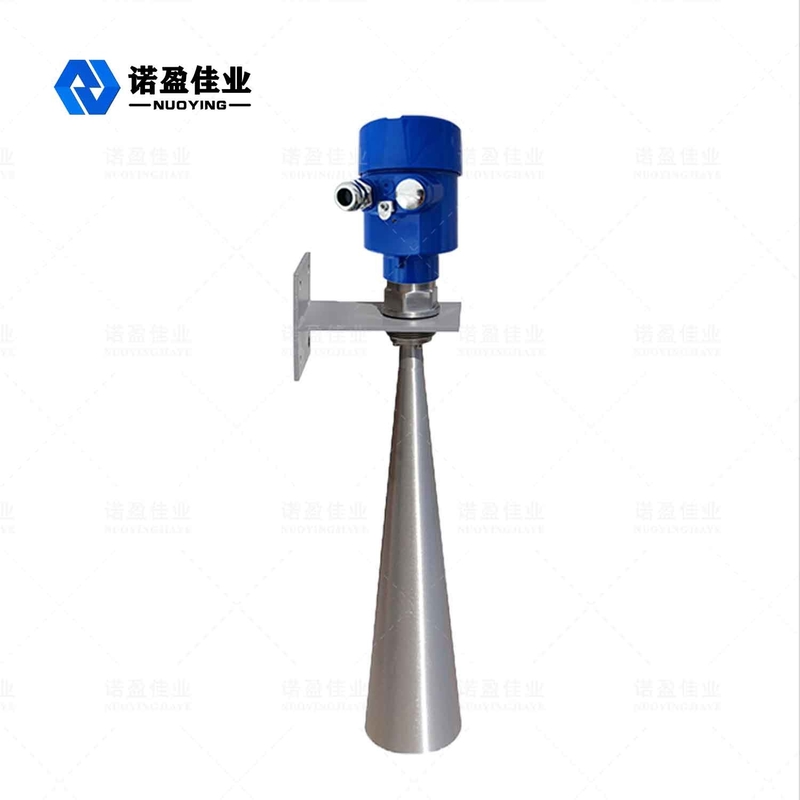

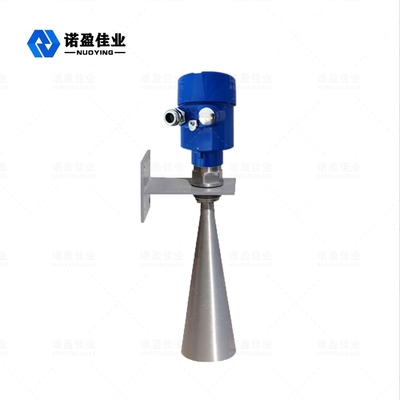

6-24VDC NYRD804 Smart Radar-waagerecht ausgerichtetes Meter für Fluss, See und Masse

6-24VDC NYRD804 Smart Radar-waagerecht ausgerichtetes Meter für Fluss, See und Masse

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYRD804
MOQ: 1 PC
Preis: $450~$1700/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 PC/Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE
Stromversorgung:
6-24VDC (4-adrig)
Maßgenauigkeit:
0.05%~0. 1%F.S
Elektrische Schnittstelle:
M20X1.5, % ~NPT
Die Prozessverbindung:
Faden, Klammer, Flansch (optional)
Der Prozessdruck:
Raumdruck
Die Prozesstemperatur:
-40~+100 " C
Signalausgabe:
… 20mA/HART/RS485/Modbus.
Shell-Material:
Aluminium-、 Plastik
Verpackung Informationen:
Karton, 60cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
1000 PC/Monat
Hervorheben:

Waagerecht ausgerichtetes Meter des intelligenten Radar-24VDC

,

Radar-Gas-Behälter-waagerecht ausgerichteter Übermittler

,

Intelligentes geführte Wellen-Radar-waagerecht ausgerichteter Übermittler

Produktbeschreibung

6-24VDC NYRD804 Smart Radar-waagerecht ausgerichtetes Meter für Fluss, See und Masse





Funktions-Prinzip 6-24VDC NYRD804 Smart des Radar-waagerecht ausgerichteten Meters für Fluss, See und Masse



Die waagerecht ausgerichtete Antenne des Radars strahlt schmale Mikrowellenimpulse aus, die abwärts durch die Antenne übertragen werden. Nachdem die Pulswelle die Oberfläche des gemessenen Mediums berührt, wird es zurück reflektiert und empfangen durch das Antennensystem wieder, und das Signal wird dem Teil der elektronischen Schaltung übermittelt und umgewandelt automatisch in ein waagerecht ausgerichtetes Signal (weil die Impulsausbreitungsgeschwindigkeit extrem schnell ist, erreicht die elektromagnetische Welle das Ziel und wird zurück zu dem Empfänger reflektiert. Die Zeit, die es nimmt, um hin und her zu gehen, ist fast blitzschnell)



Ausrüstungsbeschreibungen 6-24VDC NYRD804 Smart des Radar-waagerecht ausgerichteten Meters für Fluss, See und Masse



Die Antennengröße ist klein, einfach zu installieren; Berührungsfreies Radar, keine Abnutzung, keine Verschmutzung.
◎fast immun gegen Korrosion und Schaum; Beeinflußt nicht durch mittlere Dichte-, Temperatur- und Druckänderungen.
◎Ernste Staubumwelt hat wenig Einfluss auf die Arbeit des waagerecht ausgerichteten Hochfrequenzmeters.
◎Kürzere Wellenlänge, bessere Reflexion auf geneigten festen Oberflächen.
◎Der Öffnungswinkel ist klein, wird die Energie konzentriert, die die Echofähigkeit erhöht und förderlich ist, Störungsgegenstände zu vermeiden.
◎Messendes Totgebiet ist, für Kleintraktormaß erzielt auch gute Ergebnisse kleiner.
◎Hohes störsignalisierendes Verhältnis, sogar im Falle der Schwankungen kann bessere Leistung auch erhalten.
Fall von den Schwankungen kann bessere Leistung auch erhalten.
◎, Ist die beste Wahl für das Messen des festen und niedrigen Dielektrizitätskonstantemediums Hochfrequenz. , Ist die beste Wahl für das Messen des festen und niedrigen Dielektrizitätskonstantemediums Hochfrequenz.



Technische Parameter 6-24VDC NYRD804 Smart des Radar-waagerecht ausgerichteten Meters für Fluss, See und Masse



Typische Anwendung Fluss, See und Masse



Produktmodell



NYRD804


Antennenform

Stock, Wassertropfen, Ebene, Trompete, geworfene Oberfläche, Linse

Antennenmaterial PTFE, 304.316, PP., PFA
Messbereich 70m
Genauigkeitsgrad 0.05%~0.1%F.S
Stromversorgungs-Spannung 6-24VDC (4-adrig)

Signalausgabe

4… 20mA/HART/RS485/Modbus…
Prozesstemperatur -40~+130℃
Prozessdruck

-0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa,

Verfahrensverknüpfung Einschraubgewinde, Klammer, Flansch (optional)
Elektrische Schnittstelle M20*1.5, ½ ″ NPT
Schutzniveaus IP65, IP67 (optional)
explosionssichere Klassifikation Exia II CT6 GA, Exd II CT6 GBs (sehen Sie Zertifikat für Details)



※ Anmerkung: Das Produkt kann entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
