Produktdetails:
|
| Die Prozesstemperatur: | -40~+130 " C | Der Prozessdruck: | -0. 1~0. 3MPa |
|---|---|---|---|
| Die Prozessverbindung: | Faden, Klammer, Flansch, gesundheitliche Klammer (optional) | Schutzgrad /IP-Grad: | M20X1.5, % ~NPT |
| gefährlich explosiv-sicherer Grad: | ExialICT6 GA, Exd IICT6 GBs (sehen Sie Zertifikat für Details) | Antennenmaterial: | PTFE-、 304、 316、 PP.、 PFA |
| Maßgenauigkeit: | 10m | Typische Anwendung: | Alle Arten ätzende Flüssigkeit |
| Markieren: | Gas-Radar-Niveauschalter 26G,Faden-Radar-Niveau instrumentieren berührungsfreies,Gas-geführte Wellen-Radarsender |
||

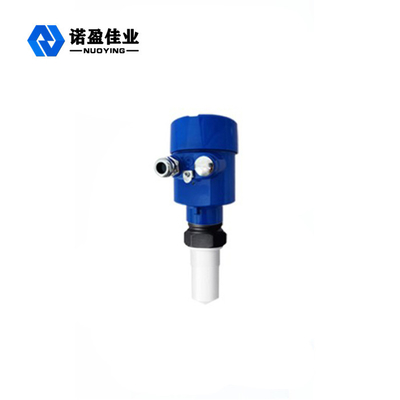

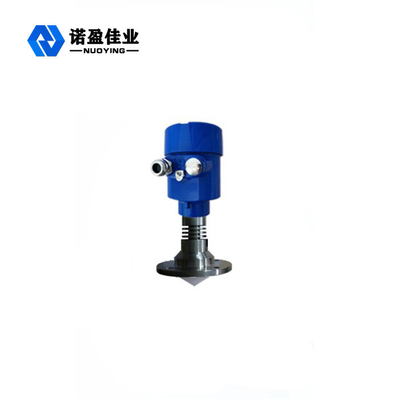

Kontakt des kleines Strahln-Engel 26 G intelligentes Radar-waagerecht ausgerichteter Übermittler-NYRD805 nicht
Funktionsprinzip Kontaktes des kleines Strahln-Engel 26 G intelligentes Radar-des waagerecht ausgerichteten Übermittler-NYRD805 nicht
Die waagerecht ausgerichtete Antenne des Radars strahlt schmale Mikrowellenimpulse aus, die abwärts durch die Antenne übertragen werden. Nachdem die Pulswelle die Oberfläche des gemessenen Mediums berührt, wird es zurück reflektiert und empfangen durch das Antennensystem wieder, und das Signal wird dem Teil der elektronischen Schaltung übermittelt und umgewandelt automatisch in ein waagerecht ausgerichtetes Signal (weil die Impulsausbreitungsgeschwindigkeit extrem schnell ist, erreicht die elektromagnetische Welle das Ziel und wird zurück zu dem Empfänger reflektiert. Die Zeit, die es nimmt, um hin und her zu gehen, ist fast blitzschnell)
Datum des Maßes: Dichtfläche der Fadenunterseite oder -flansches.
Anmerkung: Wenn unter Verwendung des Radarniveau-TIMINGs, überprüfen Sie, ob das höchste materielle Niveau das Maßtotgebiet (den Bereich gezeigt in D in der Zahl) nicht eintragen kann.
Ausrüstungsbeschreibungen Kontaktes des kleines Strahln-Engel 26 G intelligentes Radar-des waagerecht ausgerichteten Übermittler-NYRD805 nicht
◎Die Antennengröße ist klein, einfach zu installieren; Berührungsfreies Radar, keine Abnutzung, keine Verschmutzung.
◎fast immun gegen Korrosion und Schaum; Beeinflußt nicht durch mittlere Dichte-, Temperatur- und Druckänderungen.
◎Ernste Staubumwelt hat wenig Einfluss auf die Arbeit des waagerecht ausgerichteten Hochfrequenzmeters.
◎Kürzere Wellenlänge, bessere Reflexion auf geneigten festen Oberflächen.
◎Der Öffnungswinkel ist klein, wird die Energie konzentriert, die die Echofähigkeit erhöht und förderlich ist, Störungsgegenstände zu vermeiden.
◎Messendes Totgebiet ist, für Kleintraktormaß erzielt auch gute Ergebnisse kleiner.
◎Hohes störsignalisierendes Verhältnis, sogar im Falle der Schwankungen kann bessere Leistung auch erhalten.
Fall von den Schwankungen kann bessere Leistung auch erhalten.
◎, Ist die beste Wahl für das Messen des festen und niedrigen Dielektrizitätskonstantemediums Hochfrequenz. , Ist die beste Wahl für das Messen des festen und niedrigen Dielektrizitätskonstantemediums Hochfrequenz.
Technische Parameter Kontaktes des kleines Strahln-Engel 26 G intelligentes Radar-des waagerecht ausgerichteten Übermittler-NYRD805 nicht
| Typische Anwendung | Verschiedene Flüssigkeiten (starke Korrosion.) |
|
Produktmodell
|
NYRD805 |
|
Antennenform |
Stock, Wassertropfen, Ebene, Trompete, geworfene Oberfläche, Linse |
| Antennenmaterial | PTFE |
| Messbereich | 10m |
| Genauigkeitsgrad | 0.05%~0.1%F.S |
| Stromversorgungs-Spannung | 24VDC (Zweidraht-, 4-adrig), 220VAC |
|
Signalausgabe |
4… 20mA/HART/RS485/Modbus… |
| Prozesstemperatur | -40~+130℃ |
| Prozessdruck |
-0.1~0.3MPa |
| Verfahrensverknüpfung | Einschraubgewinde, Flansch (optional) |
| Elektrische Schnittstelle | M20*1.5, ½ ″ NPT |
| Schutzniveaus | IP67 (optional) |
| explosionssichere Klassifikation | Exia II CT6 GA, Exd II CT6 GBs (sehen Sie Zertifikat für Details) |
※ Anmerkung: Das Produkt kann entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
