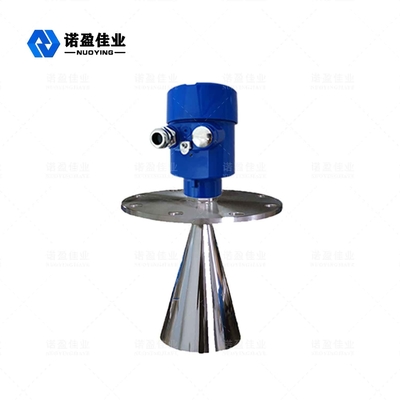

Hornförmiges Flansch-Radar-waagerecht ausgerichteter Übermittler 6g für Flüssigkeit

Hornförmiges Flansch-Radar-waagerecht ausgerichteter Übermittler 6g für Flüssigkeit

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYRD-803
MOQ: PC 1
Preis: Please Contact Me
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: Monat 1000 PC vor
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE
Typische Anwendung:
Flüssigkeit
PRODUKT-MODELL:
NYRD-803
Antennenmaterial:
304,
Signalausgabe:
Modbus
Echoprobenahme:
55mal /s
Messbereich:
20m (optional)
Prozessverbindung:
Flansch, (optional)
Elektrische Schnittstelle:
M20×1.5 (optional)
Verpackung Informationen:
Karton, 40cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
Monat 1000 PC vor
Hervorheben:

Hornförmiges Radar-waagerecht ausgerichteter Übermittler

,

Echo Guided Radar Level Sensor 6g

,

Flüssiger Flansch-Radar-Niveauschalter

Produktbeschreibung

Waagerecht ausgerichtetes Meter Echo Discovery des Flansch-intelligenten hornförmigen Radar-6g





Meter-Funktions-Prinzip des Radar-6g waagerecht ausgerichtetes





Die Antenne empfängt den reflektierten Mikrowellenimpuls und mittelt ihn der elektronischen Schaltung über. Der Mikroprozessor verarbeitet das Signal und identifiziert das Echo, das durch den Mikroimpuls auf der Oberfläche des Materials erzeugt wird. Die korrekte Echosignalidentifizierung wird durch die Impuls-Software abgeschlossen, und die Genauigkeit kann das Millimeterniveau erreichen. Der Abstand D von der Materialoberfläche ist zur Zeitreise T des Impulses proportional:

D=C×T/2, wo C die Lichtgeschwindigkeit ist

Da der Abstand E des leeren Behälters bekannt, ist die Gegenstandposition L: L= E-D



waagerecht ausgerichtetes Meter-technischer Parameter des Radar-6g



Typische Anwendung Flüssiger Staub mit einfachem Prozess (Dielektrizitätskonstante >1.8, führte Wellschlauchart mit dem Rühren)
Starker Staub (kann mit dem Bereinigen oder Schutzabdeckung ausgerüstet werden)
Fest (Teilchen, Kiesel, Sand und andere Medien)
Produktmodell NYRD803
Antennenform Stangenart, hornförmig, Noch rohr
Antennenmaterial PTFE, 304.316
Echoprobenahme 55mal /s
Messbereich 20m, 35 m
Maßgenauigkeit 0,05% | 0,1% F.S
Stromversorgung 24VDC (Zweidraht-, 4-adrig), 220VAC
Signalausgabe 4… 20mA/HART/RS485/Modbus…
Prozesstemperatur -40~ +130°C, - °C 40~ +250
Prozessdruck -0.1~0.3MPa, -0.1~2.0MPa, - 0.1~4.0MPa
Prozessverbindung Faden, Klammer, Flansch, (optional)
Elektrische Schnittstelle M20×1.5, ½ „NPT
Schutzgrad IP 65, IP 67, IP 68 (optional)
Explosionssicherer Grad ExiaIICT6Ga, ExdIICT6Gb (sehen Sie Zertifikat für Details)



※ Anmerkung: Das Produkt kann entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
