Zu Hause / Produits / Radar-Füllstandstransmitter /

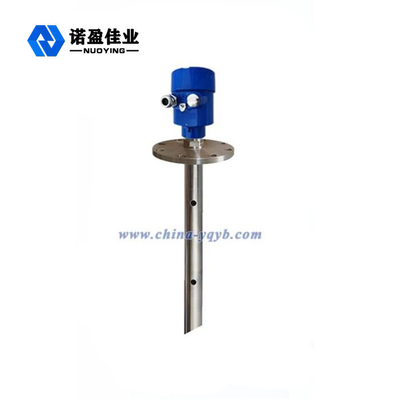

Waagerecht ausgerichtete Meter-nicht Kanister des Flansch-Faden-intelligenten Radar-6g

Waagerecht ausgerichtete Meter-nicht Kanister des Flansch-Faden-intelligenten Radar-6g

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYRD-803T
MOQ: PC 1
Preis: Please Contact Me
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: Monat 1000 PC vor
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE
Typische Anwendung:
Flüssigkeit, Staub
PRODUKT-MODELL:
NYRD803T
Echoprobenahme:
55mal /s
Messbereich:
20m, 35 m
Stromversorgung:
24VDC (Zweidraht-, 4-adrig)
Signalausgabe:
RS485/Modbus
Prozesstemperatur:
-40~ +130°C
Prozessdruck:
-0.1~2.0MPa
Verpackung Informationen:
Karton, 60cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
Monat 1000 PC vor
Hervorheben:

Waagerecht ausgerichtetes Meter des intelligenten Radar-6g

,

Nicht Metallradar-waagerecht ausgerichtetes Meter 20m

,

Flansch-Faden-Radar-Niveauschalter

Produktbeschreibung

Nichtmetall-Behälter flanschen waagerecht ausgerichtetes Meter des Faden-intelligenten Radar-6g





Meter-Funktions-Prinzip des Radar-6g waagerecht ausgerichtetes





Die Antenne empfängt den reflektierten Mikrowellenimpuls und mittelt ihn der elektronischen Schaltung über. Der Mikroprozessor verarbeitet das Signal und identifiziert das Echo, das durch den Mikroimpuls auf der Oberfläche des Materials erzeugt wird. Die korrekte Echosignalidentifizierung wird durch die Impuls-Software abgeschlossen, und die Genauigkeit kann das Millimeterniveau erreichen. Der Abstand D von der Materialoberfläche ist zur Zeitreise T des Impulses proportional:

D=C×T/2, wo C die Lichtgeschwindigkeit ist

Da der Abstand E des leeren Behälters bekannt, ist die Gegenstandposition L: L= E-D



Indem sie leere Behälterhöhe E (= null) eintragen, passen volle Behälterhöhe F (= vollständige Auswahl) und einige Anwendungsparameter, die Anwendungsparameter automatisch das Meter der Messumgebung, entsprechend Ertrag 4-20mA an.



waagerecht ausgerichtetes Meter-technischer Parameter des Radar-6g



Antennenmaterial PTFE, 304.316
Echoprobenahme 55mal /s
Messbereich 20m, 35 m
Maßgenauigkeit 0,05% | 0,1% F.S
Stromversorgung 24VDC (Zweidraht-, 4-adrig), 220VAC
Signalausgabe 4… 20mA/HART/RS485/Modbus…
Prozesstemperatur -40~ +130°C, - °C 40~ +250
Prozessdruck -0.1~0.3MPa, -0.1~2.0MPa, - 0.1~4.0MPa
Prozessverbindung Faden, Klammer, Flansch, (optional)
Elektrische Schnittstelle M20×1.5, ½ „NPT
Schutzgrad IP 65, IP 67, IP 68 (optional)
Explosionssicherer Grad ExiaIICT6Ga, ExdIICT6Gb (sehen Sie Zertifikat für Details)
