Produktdetails:
|
| Anwendung: | Flüssigkeiten, Staub, Körper | Einzelteil NEIN.: | NYRD808 |
|---|---|---|---|
| Antennenform: | Stangenart, Wassertropfenart | Antennenmaterial: | PTFE-、 304、 316 |
| Messbereich: | 35m, 40m, 80m | Genauigkeitsgrad: | 0.05%~0.1%F.S |
| Markieren: | 80m Radar-waagerecht ausgerichtetes Meter,Staub-festes Radar-waagerecht ausgerichtetes Meter 20G,Flüssige Dampf-Radar-Art Niveau-Übermittler |
||

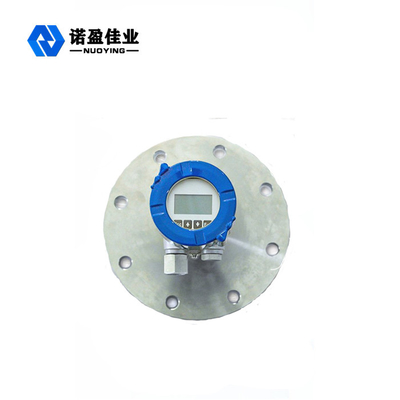

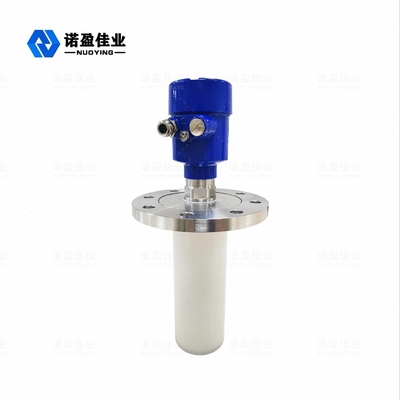

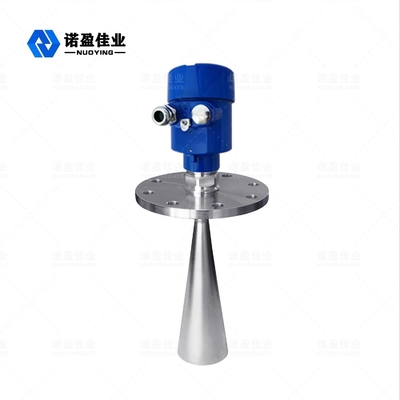

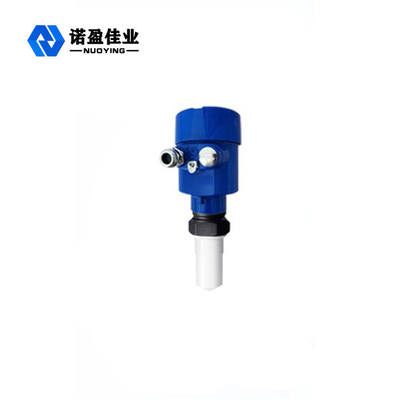

Waagerecht ausgerichtetes Meter des großen des Messbereich-80m Radar-20G für flüssigen Dampf-Staub-Körper
Funktionsprinzip
Die Radarobjektebeneantenne überträgt Mikrowellenimpulse vom Fenster und überträgt sie unten durch die Antenne. Nach dem Berühren der Oberfläche des gemessenen Mediums, wird die Pulswelle zurück reflektiert und empfangen wieder durch das Antennensystem, und das Signal wird der elektronischen Schaltung übermittelt und umgewandelt automatisch in das Objektebenesignal < because="" of="" the="" extremely="" fast="" propagation="" speed="" of="" the="" pulse="">
Datum des Maßes: Dichtfläche der Fadenunterseite oder -flansches.
Anmerkung: Wenn unter Verwendung des waagerecht ausgerichteten TIMINGs des Radars, es notwendig ist, zu garantieren, dass das höchste materielle Niveau das Maßtotgebiet (den Bereich gezeigt in D in der Zahl) nicht eintragen kann.
Dsign-Eigenschaft
◎Die Antenne ist zu klein, einfach zu installieren; Berührungsfreies Radar, keine Abnutzung, keine Verschmutzung.
◎Es wird fast nicht durch Korrosion, Schaum, mittlere Dichte-, Temperatur- und Druckänderungen beeinflußt.
◎Ernste Staubumwelt hat geringe Wirkung auf die Arbeit des waagerecht ausgerichteten Hochfrequenzmeters.
◎Es hat eine kürzere Wellenlänge und eine bessere Reflexion gegen eine gekippte feste Oberfläche.
◎Der Öffnungswinkel ist klein und die Energie wird konzentriert, die die Echofähigkeit erhöht und zur Vermeidung von Störungsgegenständen förderlich ist.
◎Maßtotgebiet ist, für kleines Zylindermaß erzielt auch gute Ergebnisse kleiner.
◎Hohes störsignalisierendes Verhältnis ermöglicht besserer Leistung sogar unter schwankenden Bedingungen.
◎, Ist die beste Wahl für das Messen von festen und niedrigen Dielektrizitätskonstantemedien Hochfrequenz.
Technischer Parameter
| Anwendung | Alle Arten Flüssigkeiten (starke Korrosion, niedrige Dielektrizitätskonstante, Rühren, Dampf, Kristallisation, Kondensation, Schlamm, hohe Temperatur und Hochdruck, etc.) |
| Alle Arten Staub (starker Staub, sich hin- und herbewegender Staub, Zementpulver, Kalkpulver, Flugasche, Kristallisation und andere Gelegenheiten) | |
| Verschiedene Körper (Korn, kleine Steine, Eisenerz, Kohle, etc.) | |
| Artikelnummer | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL | |
| Antennenform | Stangenart, Wassertropfenart, Plattenart, hornförmige, Oberflächenart, Linsenart |
| Das Antennenmaterial | PTFE, 304.316, PP., PFA |
| Messbereich | 10m, 20m, 30m, 35m, 40m, 80m |
| Genauigkeitsgrad | 0.05%~0.1%F.S |
| Stromversorgung | 24VDC (Zweidraht-, 4-adrig), 220VAC |
| Signalausgabe | 4-20mA/HART/RS485/Modbus… |
| Die Prozesstemperatur | -40~+130℃, - 40~+150℃, - 40~+2600℃, - 40~+1200℃ |
| Prozessdruck | -0.1~0.3Mpa, - 0.1~2.0Mpa, - 0.1~4.0Mpa, |
| Prozessverbindung | Faden, Klammer, Flansch, Gesundheitsklammer (optional) |
| Elektrische Schnittstelle | M20x1.5, 1/2“ NPT |
| Schutzgrad | IP65, IP67, IP68 (optional) |
| Explosionssicherer Grad | ExiaIICT6 GA, ExdIICT6 GBs (wie in dem Zertifikat gezeigt) |
