Sensor-Radar-waagerecht ausgerichteter Übermittler des Vertrags-76-81GHz für den Druck, der Sammelbehälter rührt

Sensor-Radar-waagerecht ausgerichteter Übermittler des Vertrags-76-81GHz für den Druck, der Sammelbehälter rührt

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYRD808
MOQ: PC 1
Preis: $450 to $1700 /pcs
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsfähigkeit: Monat 1000 PC vor
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE/ExiaⅡCT6 Ga,ExdⅡCT6 Gb
Anwendung:
Flüssigkeiten, Staub, Feststoffe
Art.-Nr.:
NYRD808
Antennenform:
Stabtyp, Wassertropfentyp
Antennenmaterial:
PTFE, 304, 316
Messbereich:
35m, 40m, 80m
Genauigkeit der Messung:
0,05 % ~ 0,1 % v.E
Verpackung Informationen:
Karton, 60cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
Monat 1000 PC vor
Produktbeschreibung

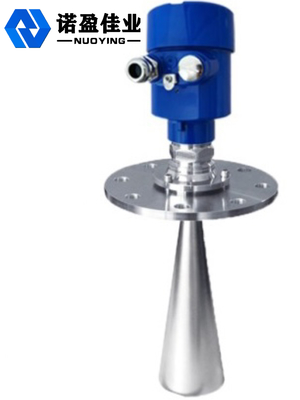

76-81 GHz Kompaktsensor-Radar-Füllstandsmessumformer für Druckrühr-Lagertanks

Hohe Qualität Genauigkeit OEM 76-81 GHz Radar-Füllstandssensor 80 GHz Kompakter Radar-Füllstandssender für Güllelagertank

Die Serie ist ein FMCW-Radar, das bei 76-81 GHz arbeitet und einen maximalen Messbereich von 120 m und eine minimale Blindzone von 8 cm hat.Es unterstützt 4-Draht- und 2-Draht-Anwendungen.Höhere Betriebsfrequenz und kürzere Wellenlänge machen es ideal für Feststoffanwendungen, einschließlich solcher mit extremem Staub und hohen Temperaturen bis + 200 ℃.Das Radar besteht aus einer elektronischen Schaltung, die zur schnellen und einfachen Positionierung mit einer Linsenantenne und einem Flansch gekoppelt ist.

Produktparameter
Frequenz
76 GHz ~ 81 GHz, 5 GHz FMCW-Bandbreite
Messbereich
x0: 0,3m ~ 60m
x1: 0,08 m ~ 30 m
x2: 0,6 m ~ 120 m
Meßgenauigkeit
±1mm
Abstrahlwinkel
3°/6°
Minimal gemessene Dielektrizitätskonstante
>=2
Energieversorgung
15~28VDC
Signalausgang
2x: 4 ~ 20mA oder RS-485
3x: 4~20mA
Fehlerausgang
3,8 mA, 4 mA, 20 mA, 21 mA, halten
Gehege
Aluminiumlegierung, Edelstahl
Antennentyp
Linsenantenne/Korrosionsschutzantenne/Flansch isoliert durch Quarz
Prozesstemperatur
T0:-40~85℃;T1:-40~200℃;T2:-40~500℃;T3:-40~1000℃
Prozessdruck
-0,1 ~ 2 MPa
Produktgröße
Ø100*270mm
Kabeleinführung
M20*1,5
Empfohlene Kabel
AWG18 oder 0,75 mm²
Schutzklasse
IP67
Explosionsgeschützte Klasse
ExdiaIICT6
Installationsmethode
Gewinde oder Flansch
Sensor-Radar-waagerecht ausgerichteter Übermittler des Vertrags-76-81GHz für den Druck, der Sammelbehälter rührt 0
Produktanwendung
Sensor-Radar-waagerecht ausgerichteter Übermittler des Vertrags-76-81GHz für den Druck, der Sammelbehälter rührt 1

Technische Parameter





Sensor-Radar-waagerecht ausgerichteter Übermittler des Vertrags-76-81GHz für den Druck, der Sammelbehälter rührt 2



Anwendung Alle Arten von Flüssigkeiten (starke Korrosion, niedrige Dielektrizitätskonstante, Rühren, Dampf, Kristallisation, Kondensation, Schlamm, hohe Temperatur und hoher Druck usw.)
Alle Arten von Staub (starker Staub, Schwebestaub, Zementpulver, Kalkpulver, Flugasche, Kristallisation und andere Gelegenheiten)
Diverse Feststoffe (Getreide, kleine Steine, Eisenerz, Kohle etc.)
Artikelnummer NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86
NYRD87,NYRD-PB,NYRD-SD,NYRD-TJ,NYRD-SL
Antennenform Stabtyp, Wassertropfentyp, Plattentyp, Horntyp, Oberflächentyp, Linsentyp
Das Antennenmaterial PTFE,304,316,PP,PFA
Messbereich 10m, 20m, 30m, 35m, 40m, 80m
Genauigkeit der Messung 0,05 % ~ 0,1 % FS
Stromversorgung 24VDC (zweiadrig, vieradrig), 220VAC
Signalausgang 4-20mA/HART/RS485/Modbus...
Die Prozesstemperatur -40~+130℃,-40~+150℃,-40~+2600℃,-40~+1200℃
Prozessdruck -0,1 ~ 0,3 MPa, -0,1 ~ 2,0 MPa, -0,1 ~ 4,0 MPa,
Prozessverbindung Gewinde, Halterung, Flansch, Gesundheitsklemme (optional)
Elektrische Schnittstelle M20x1,5,1/2”NPT
Schutzgrad IP65, IP67, IP68 (optional)
Explosionsgeschützte Klasse ExiaIICT6 Ga, ExdIICT6 Gb (wie im Zertifikat gezeigt)
