Produktdetails:
|
| Mittel: | ätzendes, sauberes, trockenes Gas | Bereich: | 300-3000SLPM |
|---|---|---|---|
| Genauigkeit: | ±1%of komplett | Reaktionszeit: | besser als 3s |
| Vorwärmzeit: | <15min | Kalibrierungszustände: | 0℃&101325Pa |
| Betriebstemperatur: | 5 zu 55℃ | Maxmium-Funktionsdruck: | 3 MPaG |
| Markieren: | 300 SLPM Digitaler Gasmassendurchflussmesser,Massendurchflussmesser NY-M030 |
||

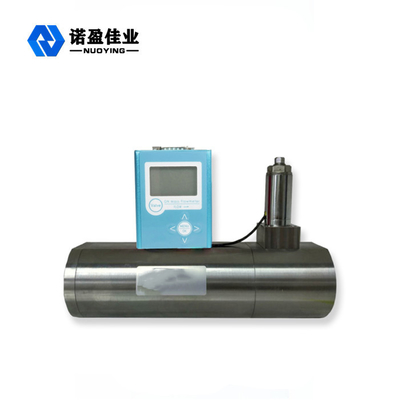

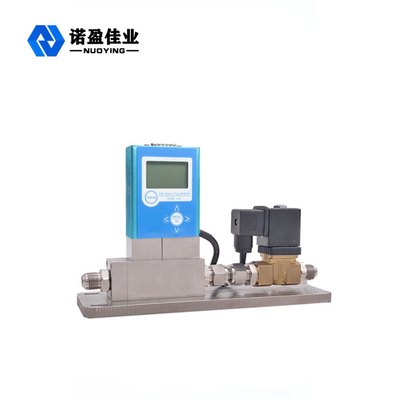

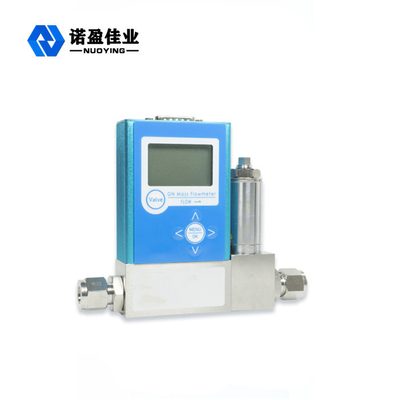

Digitaler Massendurchflussregler der Serie NY-M030 ±1 % des Messbereichsendwerts für korrosives, sauberes, trockenes Gas
Beschreibung
Digitalanzeige der Serie NY-M030 für Gasmassenstrom mit großem Durchfluss
Controller besteht aus Massendurchflusssensor, Thermoelement,
Massendurchflussregler Regelventil und Verstärkerschaltung .Es verwendet
die Strömung von Flüssigkeit, um Wärme zu übertragen, um die Wärmeleitung zu ändern
Verteilungseffekt der Messung der Kapillartemperaturverteilung .
Das Prinzip besteht darin, das Prinzip der Temperaturdifferenz zu verwenden
Kalorimetrie vor und nach kapillarer Wärmeübertragung zur Messung der
Massendurchfluss des Gases, verstärken das durch den gemessene Durchflusssignal
Sensor, und dann vergleichen Sie es mit der eingestellten Spannung und verwenden Sie die
erzielten Unterschied zu fahren.Steuern Sie das Regulierventil , und die
Closed-Loop-Steuerung des Flusses durch den Kanal, um es zu machen
gleich dem eingestellten Durchfluss .
Merkmale
● Durch das thermische Prinzip wird der Massenstrom des Gases nicht durch Änderungen der Umgebungstemperatur und des Umgebungsdrucks beeinflusst.
● Röhren-Shunt-Prinzip, einfache Bereichsänderung und einfache Installation.
● Ein gutes Sensorpaket reduziert die Empfindlichkeit gegenüber externen Temperaturänderungen.
● Der Mess- und Regelbereich ist groß, der maximale Skalenendwert kann 3000 ln/min erreichen
● Kurze Aufwärmzeit, geringe Nulldrift, hohe Mess- und Regelgenauigkeit, geeignet zur Messung und Regelung von Mikroströmungen.
● Es kann mit dem Instrument über das sekundäre Instrument oder die SPS kommunizieren, und die Bedienung ist einfach.
● Hohe Präzision: besser als 1 %
● Großer messbarer Bereich: 2 ~ 100 %
● Schnelle Reaktionszeit, besser als 3 s
● Kann für eine Vielzahl von Gasen verwendet werden
● Kann die Mischgaskalibrierung bearbeiten
Industrieanwendung
● Universitäten / Forschungsinstitute ● Automobilbau
● Umweltüberwachung ● Photovoltaik
● Vakuumindustrie und Beschichtung ● Brennstoffzellen
● Industrieöfen ● Messtechnische Kalibrierung
● Halbleiter
● Prozessgasmessung
Genauigkeits-Upgrade
Bereich: 300 - 3000 SLPM
Darunter: Bereich 300-3000 SLPM, die folgenden Anzeigen werden aktualisiert:
Gewöhnliche Genauigkeit des Massendurchflusses: ± 1 % des Skalenendwerts (Maximalwert)
Massendurchflussgenauigkeit: ± 1 % des Skalenendwerts (Maximalwert)
Wiederholbarkeit: ±(0,1 % des Messwerts + 0,02 % des Skalenendwerts)
Massendurchfluss-Nulldrift: ± 0,2 % des Skalenendwerts
Massendurchflussbereichsdrift: ± 0,3 % des Skalenendwerts
Leistung
Mittlere Anforderungen: korrosives, sauberes, trockenes Gas
Art des Mediums: mehr als 80 Gasarten, siehe Rückseite
Bereich von: 300 - 3000 SLPM (bitte erkundigen Sie sich nach Details)
Mess- und Regelbereich 2~100 %
Anzeigemodus: Massedurchfluss anzeigen
Genauigkeit: ±1 % des Skalenendwerts
Wiederholbarkeit: ± 0,2 % des Skalenendwerts
Nullpunktdrift & Skalenenddrift 0,05 % Skalenendwert / ℃ / Atm
Reaktionszeit: besser als 3 s
Vorwärmzeit: < 15min
Kalibrierbedingungen: 0 ℃ &101325Pa (andere Standardbedingungen optional)
Betriebstemperatur: 5 bis 55 °C (optionale Hochtemperaturoption bis -20 bis 80 °C)
Luftfeuchtigkeit bei Betrieb: 0 ~ 95 %, nicht kondensierend
Maximaler Betriebsdruck: 3 MPaG
Mindestbetriebsdruck: Wenn keine spezielle Vakuumkalibrierung erforderlich ist, wird empfohlen, den absoluten Druck über 400 kPaA zu verwenden;andere Vakuumdrücke werden empfohlen, speziell kalibriert zu werden Vollausschlags-Druckverlust: siehe detaillierte Druckverlusttabelle auf der Rückseite Digitales Ein-/Ausgangssignal: RS485RS232MODBUS-Protokoll Analoges Ein-/Ausgangssignal: 0-5 VDC, 4-20 mA Analogsignal
Genauigkeit: Addieren Sie ±0.1 % Vollskalenfehler zum Basisfehler
Versorgungsspannung: 12 - 30 VDC (15 - 30 VDC für 4-20 mA Ausgang)
Versorgungsstrom: 250 mA, 1 A, 2 A (Details auf Anfrage)
Elektrische Schnittstelle: DB9
Leckrate (externe Leckage): Die Leckrate kann so niedrig wie 1 x 10-9 Atm cc/s He sein
Material: Edelstahl SS316 Prozessanschluss: Standard G1/2 Innengewinde
Installationsmethode: keine Anforderung an den Standort
Schutzklasse: IP40
Größe/Druckverlust
| Full-Scale-Massendurchflussregler | Vollständiger Druckverlust (psid) Auslass zur Atmosphäre | Physische Dimension | Verbindungsschnittstelle 2 |
| 2 sccm - 50 sccm | 1.0 | 118 mm H × 79 mm B × 29 mm T |
G1/4-Gewinde (F) Optional: 3mm 6mm 8mm 10mm 1/8” 1/4” 3/8” ½ ” Swagelok Standard-Kartenhüllen |
| 100 sccm - 500 sccm | 1.0 | 118 mm H × 79 mm B × 29 mm T | |
| 1 schl | 1.5 | 118 mm H × 79 mm B × 29 mm T | |
| 2 Schl | 3.0 | 118 mm H × 79 mm B × 29 mm T | |
| 5 slpm | 2.0 | 118 mm H × 79 mm B × 29 mm T | |
| 10 slpm | 5.5 | 118 mm H × 79 mm B × 29 mm T | |
| 30 slpm | 20.0 | 118 mm H × 79 mm B × 29 mm T | |
| 50 slpm | 2.0 | 130 mm H × 115 mm B × 35 mm T |
3/8''GTThread(F) Optional: 3/8” 1/2” 3/4” 1” Swagelok Standard-Kartenhüllen |
| 100 slpm | 3.2 | 130 mm H × 115 mm B × 35 mm T | |
| 250 slpm | 2.4 | 130 mm H × 115 mm B × 35 mm T | |
| 300 slpm | 6.5 | 130 mm H × 115 mm B × 35 mm T | |
| 1000 slpm | 14.0 |
1/2'' G-Gewinde (F) Optional: 3/8” 1/2” 3/4” 1” Swagelok Standard-Kartenhüllen |
|
| 1500 slpm | 17.0 | ||
| 2000 slpm | 28.6 | ||
| 3000 slpm | 28.6 | ||
|
1, ein weiterer Massendurchflussregler mit niedrigem Druckverlust. 2, Kompatibel mit Beswick, Swagelok, Parker, Oberflächendichtung, Schnellkupplungen und Ferrulenadaptern und auch kompatibel mit VCR, SAE-Armaturen je nach Benutzeranforderungen. 3, Buna-N-Oberflächendichtung auf 1/8 '' NPT-Innengewinde. |
|||
