Produktdetails:
|
| Typische Anwendung: | Flüssigkeit in der starken Korrosion | Elektrische Schnittstelle: | M 20×1.5 |
|---|---|---|---|
| Produktmodell: | NYRD701 | Antennenform: | Kabelart, Stangenart (optional) |
| Antennenmaterial: | PTFE, 304 (optional) | Echoprobenahme: | 55times /s |
| Messbereich-Maßgenauigkeit: | 30m / 0,05% | 0,1% F.S | Stromversorgung: | 24VDC, 220VAC |
| Markieren: | Korrosions-Flüssigkeits-Radar-Füllstandsmesser,IP68-Radar-Füllstandsmessumformer,Stab-Radar-Füllstandsmesser |
||

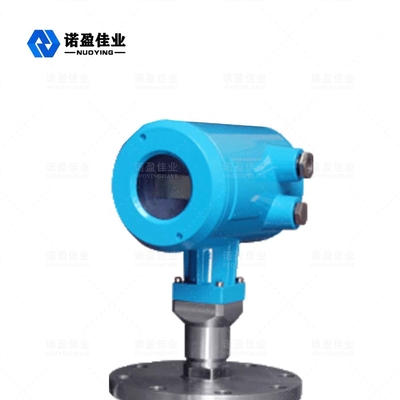

4,0 MPa Guided Wave Radar-Füllstandsmesser für stark korrosive Flüssigkeiten IP68
Arbeitsprinzip von4,0 MPa Guided Wave Radar-Füllstandsmesser für stark korrosive Flüssigkeiten IP68
Das Radar-Füllstandsmessgerät mit geführter Welle ist eine Art Mikrowellen-Füllstandsmessgerät, das eine Anwendung der Mikrowellen- (Radar-) Positionierungstechnologie darstellt.Es überträgt Energiewellen durch ein Gerät, das Energiewellen (im Allgemeinen Impulssignale) aussenden kann.Die Energiewellen werden im Wellenleiter übertragen und beim Auftreffen auf Hindernisse werden die Energiewellen reflektiert.Die reflektierten Energiewellen werden durch den Wellenleiter zu der Empfangsvorrichtung übertragen, und dann empfängt die Empfangsvorrichtung die reflektierten Signale.Entsprechend der Zeitdifferenz des Energiewellenbewegungsprozesses wird die Änderung der Objektebene bestimmt.Mikrowellensignale werden von elektronischen Geräten verarbeitet und schließlich in elektrische Signale umgewandelt, die der Objektebene zugeordnet sind.
Design-Merkmalevon4,0 MPa Guided Wave Radar-Füllstandsmesser für stark korrosive Flüssigkeiten IP68
◎Geführtes Wellenradar-Objektpegelmessgerät verwendet fortschrittliche Mikrowellenverarbeitungstechnologie und einzigartige Echo Discovery-Echoverarbeitungstechnologie, Kontaktmessung, hohe Messgenauigkeit und genauere Messung.Gleichzeitig wird das geführte Wellenradar nicht durch äußere Umgebungen wie Mediumstemperatur und Adhäsion beeinflusst.
◎Das geführte Radar-Objektfüllstandsmessgerät der Serie 70X eignet sich aufgrund der verschiedenen Prozessanschlussmodi und Erkennungsmodultypen für verschiedene komplexe Arbeitsbedingungen und Anwendungen.Wie zum Beispiel: Medium mit hoher Temperatur, hohem Druck und niedriger Dielektrizitätskonstante.
◎Puls-Arbeitsmodus, geringe Emissionsleistung, kann in einer Vielzahl von metallischen, nichtmetallischen Behältern installiert werden, ohne Schaden für den menschlichen Körper und die Umwelt.
Technische Parameter von4,0 MPa Guided Wave Radar-Füllstandsmesser für stark korrosive Flüssigkeiten IP68
| Typische Anwendung | Flüssigkeit (starke Korrosion, niedrige Dielektrizitätskonstante, Adhäsion, hohe Temperatur und hoher Druck, eingebaute Heizspule, Leiter, schwimmende Platte und andere komplexe Anlässe) |
| Staub (Flugasche, Kalksteinmehl, Zementmehl, Beton und andere Medien) | |
| Feststoff (kleine Partikel, Getreide, Kies, Sand und andere Medien) | |
| Produktmodell | NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
| Antennenform | Kabeltyp, Stabtyp, Doppelkabeltyp, Doppelstabtyp, Wellenleiterrohrtyp |
| Antennenmaterial | PTFE, 304, 316 |
| Echo-Sampling | 55 mal /s |
| Messbereich | 6m, 30m |
| Meßgenauigkeit | 0,05 % ~ 0,1 % FS |
| Stromversorgung | 24VDC (zweiadrig, vieradrig), 220VAC |
| Signalausgang | 4... 20mA/HART/RS485/Modbus... |
| Prozesstemperatur | -40~ +130 °C, -40~ +250 °C, -40~ +500 °C |
| Prozessdruck | -0,1 ~ 2,0 MPa, -0,1 ~ 4,0 MPa |
| Prozessverbindung | Gewinde, Bügel, Flansch, Schelle (optional) |
| Elektrische Schnittstelle | M20×1,5 , ½ "NPT |
| Schutzgrad | IP 65, IP 67, IP 68 (optional) |
| Explosionsgeschützte Qualität | ExiaIICT6Ga, ExdIICT6Gb (Details siehe Zertifikat) |
※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
