Produktdetails:
|
| Typische Anwendung: | Flüssigkeit mit hoher Temperatur, Druck | Produktmodell: | NYRD705 |
|---|---|---|---|
| Echoprobenahme: | 55times/s | Prozesstemperatur: | -40~ +500°C |
| Elektrische Schnittstelle: | M 20×1.5, ½ „NPT | Prozessdruck: | (- 0.1~4.0) MPa |
| Explosionssicherer Grad: | ExiaIICT6Ga (sehen Sie Zertifikate) | Antennenform: | einzelnes Kabel, einzelne Stange (optional) |
| Markieren: | Einkabel-intelligenter Radar-Füllstandstransmitter,Füllstandsmesser mit geführtem Wellen-Flüssigkeitsradar |
||

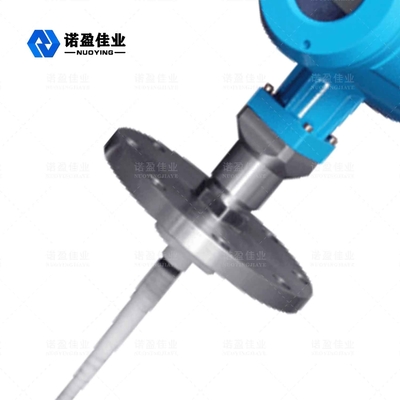

Intelligenter Radar-Füllstandmessumformer mit geführter Welle für Flüssigkeiten mit hoher Temperatur
Arbeitsprinzip von Intelligenter Radar-Füllstandmessumformer mit geführter Welle für Flüssigkeiten mit hoher Temperatur
Wenn das Radar-Füllstandsmessgerät mit geführter Welle elektromagnetische Impulse sendet, erzeugt es beim Durchgang durch die Oberseite des Kabels mit geführter Welle ein falsches Echo, da es sich in der Nähe des Sendeendes befindet, und die Interferenz kann durch Filtern des falschen Echos eliminiert werden.Wenn sich der elektromagnetische Impuls entlang des Wellenleiters ausbreitet, wenn das Signal die Oberfläche des gemessenen Mediums erreicht, wird ein Teil des Echos reflektiert und eine stufenförmige Änderung auf der Echokurve erzeugt.Ein anderer Teil des Signals breitet sich weiter nach unten aus, bis der Verlust kontinuierlich übertragen wird.Der Füllstandsmesser erfasst die Zeitdifferenz zwischen dem Füllstandsecho und dem oberen Emissionsecho.Anhand dieser Zeitdifferenz kann der intelligente Signalprozessor die Höhe des Flüssigkeitsspiegels berechnen.
Gestaltungsmerkmale vonIntelligenter Radar-Füllstandmessumformer mit geführter Welle für Flüssigkeiten mit hoher Temperatur
◎Geführte Wellenradar-Objektpegelmesser versuchen fortschrittliche Mikrowellenverarbeitungstechnologie und einzigartige Echo Discovery-Echoverarbeitungstechnologie, Kontaktmessung, hochgenaue Messung, genauere Messung.Außerdem wird das geführte Wellenradar nicht durch äußere Umgebungen wie Mediumstemperatur und Adhäsion beeinflusst.
◎Das geführte Radar-Objektfüllstandsmessgerät der Serie 70-X eignet sich aufgrund der vielseitigen Verbindungsmodi und Erkennungsmodultypen für vielseitige, komplizierte Arbeitsbedingungen und Anwendungen.Zum Beispiel: Medium mit hoher Temperatur, hohem Druck und niedriger Dielektrizitätskonstante.
◎Impuls arbeitender Moder, geringe Emissionsleistung, kann in einer Vielzahl von korrosiven, nichtmetallischen Behältern und nicht rostfreiem Stahl installiert werden, ohne den menschlichen Körper und die Umgebung zu beeinträchtigen.
Technischer Parameter vonIntelligenter Radar-Füllstandmessumformer mit geführter Welle für Flüssigkeiten mit hoher Temperatur
| Typische Anwendung | Flüssigkeit (Adhäsion, hohe Temperatur und hoher Druck, eingebaute Heizschlange, Leiter, schwimmende Platte) |
| Staub (Flugasche, Kalksteinmehl) | |
| Feststoff (kleine Partikel, Getreide, Kies, Sand) | |
| Produktmodell | NYRD701 |
| Antennenform | Kabeltyp, Stabtyp, Doppelkabeltyp, Doppelstabtyp, Wellenleiterrohrtyp |
| Antennenmaterial | 304, 316 |
| Echo-Sampling | 55 mal /s |
| Messbereich | 6m, 30m |
| Meßgenauigkeit | 0,05 % ~ 0,1 % FS |
| Stromversorgung | 24VDC (zweiadrig, vieradrig), 220VAC |
| Signalausgang | 4... 20mA/HART/RS485/Modbus... |
| Prozesstemperatur | -40~ +130 °C, -40~ +250 °C, -40~ +500 °C |
| Prozessdruck | -0,1 ~ 2,0 MPa, -0,1 ~ 4,0 MPa |
| Prozessverbindung | Gewinde, Bügel, Flansch, Schelle (optional) |
| Elektrische Schnittstelle | M20×1,5 , ½ "NPT |
| Schutzgrad | IP65, IP67, IP68 |
| Explosionsgeschützte Qualität | ExiaIICT6Ga, ExdIICT6Gb (Details siehe Zertifikat) |
※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
