Produktdetails:
|
Typische Anwendung: | flüssig, fest, Pulver | Produktmodell: | NYRD703 |
---|---|---|---|
Echoprobenahme: | 55times/s | Prozesstemperatur: | -40~ +150°C |
Elektrische Schnittstelle: | M20×1.5, ½ „NPT | Prozessdruck: | (- 0.1~4.0) M Pa |
Explosionssicherer Grad: | EXiaIICT6 GA | Antennenform: | doppeltes Kabel |
Markieren: | Pulvergeführter Wellenradar-Füllstandsgeber,flüssigkeitsgeführter Wellenradar-Füllstandsmesser,30 m fester Radar-Füllstandsmesser |

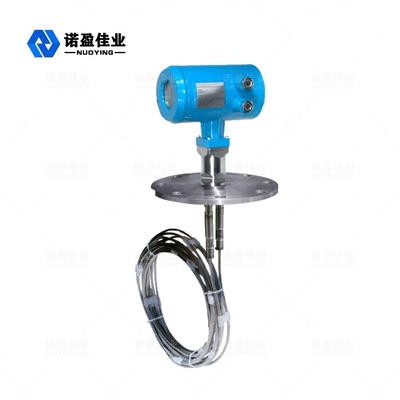

30 m Messbereich Guided Wave Radar Level Meter für flüssiges festes Pulver
Funktionsprinzip des 30M-Messbereichs Radar-Füllstandsmesser mit geführter Welle für flüssiges festes Pulver
Das geführte Radar sendet hochfrequente Mikrowellenimpulse aus, die sich entlang der Detektionskomponente (Stahlkabel oder Stahlrohr) ausbreiten.Der zeitliche Abstand zwischen dem gesendeten Impuls und dem reflektierten Impuls ist proportional zur Entfernung des gemessenen Mediums.Aus der Zeit des Sendeimpulses und des vom Radar-Füllstandsmesser aufgezeichneten Empfangsimpulses kann der tatsächliche Materialfüllstandswert errechnet werden.
Gestaltungsmerkmale von30M Messbereich Guided Wave Radar Füllstandsmesser für flüssiges festes Pulver
◎Geführte Wellenradar-Objektpegelmesser versuchen fortschrittliche Mikrowellenverarbeitungstechnologie und einzigartige Echo Discovery-Echoverarbeitungstechnologie, Kontaktmessung, hochgenaue Messung, genauere Messung.Außerdem wird das geführte Wellenradar nicht durch äußere Umgebungen wie Mediumstemperatur und Adhäsion beeinflusst.
◎Das geführte Radar-Objektfüllstandsmessgerät der Serie 70-X eignet sich aufgrund der vielseitigen Verbindungsmodi und Erkennungsmodultypen für vielseitige, komplizierte Arbeitsbedingungen und Anwendungen.Zum Beispiel: Medium mit hoher Temperatur, hohem Druck und niedriger Dielektrizitätskonstante.
◎Impuls arbeitender Moder, geringe Emissionsleistung, kann in einer Vielzahl von korrosiven, nichtmetallischen Behältern und nicht rostfreiem Stahl installiert werden, ohne den menschlichen Körper und die Umgebung zu beeinträchtigen.
Technischer Parameter von30M Messbereich Guided Wave Radar Füllstandsmesser für flüssiges festes Pulver
Typische Anwendung | Flüssigkeit (Adhäsion, hohe Temperatur und hoher Druck, eingebaute Heizschlange, Leiter, schwimmende Platte) |
Staub (Flugasche, Kalksteinmehl) | |
Feststoff (kleine Partikel, Getreide, Kies, Sand) | |
Produktmodell | NYRD701 |
Antennenform | Kabeltyp, Stabtyp, Doppelkabeltyp, Doppelstabtyp, Wellenleiterrohrtyp |
Antennenmaterial | 304, 316 |
Echo-Sampling | 55 mal /s |
Messbereich | 6m, 30m |
Meßgenauigkeit | 0,05 % ~ 0,1 % FS |
Stromversorgung | 24VDC (zweiadrig, vieradrig), 220VAC |
Signalausgang | 4... 20mA/HART/RS485/Modbus... |
Prozesstemperatur | -40~ +130 °C, -40~ +250 °C, -40~ +500 °C |
Prozessdruck | -0,1 ~ 2,0 MPa, -0,1 ~ 4,0 MPa |
Prozessverbindung | Gewinde, Bügel, Flansch, Schelle (optional) |
Elektrische Schnittstelle | M20×1,5 , ½ "NPT |
Schutzgrad | IP65, IP67, IP68 |
Explosionsgeschützte Klasse | ExiaIICT6Ga, ExdIICT6Gb (Details siehe Zertifikat) |
※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
