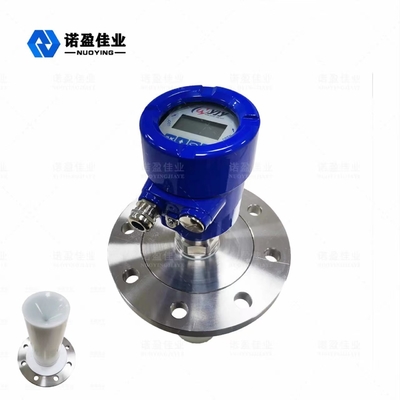

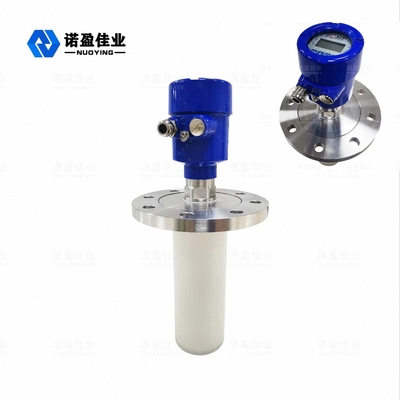

26G Hochfrequenz-Radarübertrager für schnelle und genaue Messungen

26G Hochfrequenz-Radarübertrager für schnelle und genaue Messungen

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYRD86
MOQ: 1 Stück
Preis: $638.58 /pcs
Zahlungsbedingungen: T/T, D/A, D/P, L/C, Western Union
Versorgungsfähigkeit: 1000 Stück/pro Monat
Einzelheiten
Herkunftsort:
Xi’an Shaanxi, China
Zertifizierung:
CE
Produktmodell:
NYRD86
Messmedium:
Starke Korrosion, Kondensatflüssigkeit
Antennenmaterial:
PTFE, 304, PFA
Messbereich:
0 bis 20 m
Messgenauigkeit:
00,05% bis 0,1% F. S.
Prozesstemperatur:
- 40 ~ + 260 °C
Prozessverbindung:
Flansche (optional)
Elektrische Schnittstelle:
M20x1.5, 1/2"NPT
Verpackung Informationen:
Karton, 60 cm * 30 cm * 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück/pro Monat
Produktbeschreibung

26G Hochfrequenz-Radarübertrager für schnelle und genaue Messungen





26G Arbeitsprinzip des Radarniveaumessers

Die radarhorizontale Antenne sendet einen schmalen Mikrowellenpuls aus, der durch die Antenne nach unten übertragen wird.Der Puls wird bei Berührung mit der zu messenden Umgebungsoberfläche wieder auf das Antennensystem reflektiert., und das Signal wird automatisch in ein Niveausignal für die Übertragung an die Elektronik-Abteilung umgewandelt (aufgrund der extrem schnellen Ausbreitung des ImpulsesDie Zeit, in der die elektromagnetische Welle das Ziel erreicht und über die Reflexion zum Empfänger zurückkehrt, ist fast augenblicklich).



Technische Parameter des 26G-Radarniveaumessers







Typische Anwendungen

Starke Korrosion, Kondensatflüssigkeit





Produktmodell

NYRD86



Antenntyp

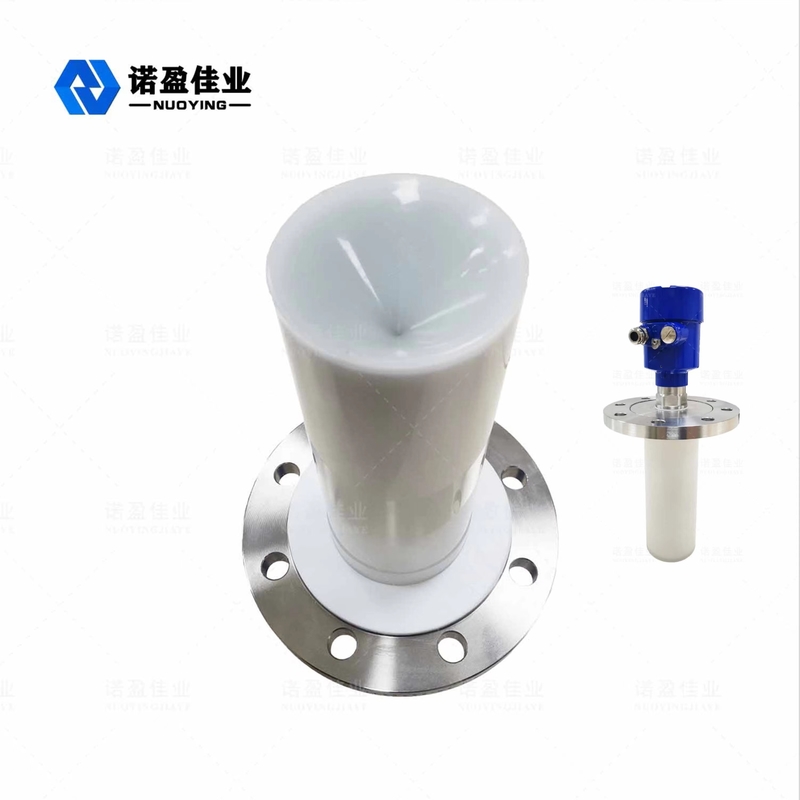

Typ des Hornes, Typ der polierten Oberfläche
Antennenmaterial PTFE, 304 oder PFA
Messbereich 10 Meter, 20 Meter,
Messgenauigkeit 00,05% bis 0,1% F. S.
Stromversorgung 24VDC (zwei Leitungen, vier Leitungen), 220VAC
Ausgang des Signals 4... 20mA/HART/RS485/Modbus
Prozesstemperatur - 40 ~ + 1200 °C
Prozessdruck - 0,1 bis 4,0 MPa
Prozessverbindung Gewinde, Flansche (optional)
Elektrische Schnittstelle M20x1.5, 1/2"NPT
Schutzgrad IP65, IP67, IP68 (optional)
Explosionssicherheit Exia II CT6 Ga, Exd II CT6 Gb (siehe Besonderheiten der Bescheinigung)



Anmerkung: Individuelle Produkte können nach den spezifischen Anforderungen der Benutzer entworfen werden!



26G-Radar-Niveau-Meter Konstruktionsmerkmale



Kleine Antennengröße, einfach zu installieren; Kontaktloses Radar, kein Verschleiß, keine Verschmutzung.

Fast frei von Korrosion und Schaum; durch die Veränderung der mittleren Dichte, Temperatur und Druck nicht beeinträchtigt.

Schwere Staubbelastungen haben nur geringe Auswirkungen auf den Betrieb des Hochfrequenz-Levelzählers.

Kürzere Wellenlänge, bessere Reflexion für geneigte Festflächen.

Der Strahlwinkel ist gering und die Energie konzentriert, was nicht nur die Echofähigkeit erhöht, sondern auch dazu beiträgt, Störungen zu vermeiden.

Die Messblindfläche ist kleiner und bei der Messung kleiner Behälter werden gute Ergebnisse erzielt.

Ein hohes Signal-Rausch-Verhältnis kann auch bei Schwankungen zu einer besseren Leistung führen.



Hohe Frequenz ist die beste Wahl für die Messung von festen und niedrig dielektrisch konstanten Medien.
