Produktdetails:
|
Messbereich: | 0~40m | Antennenmaterial: | PTFE 304 |
---|---|---|---|
Antennen-Art: | Rod-Art | Meßgenauigkeit: | 0,05 % ~ 0,1 % F.S |
Typische Anwendungen: | Rühren, Kristallisation, Kondensationsflüssigkeit | Prozesstemperatur: | -40~+260 ℃ |
Prozessverbindung: | Gewinde, Halterung, Flansch, Sanitärschelle (optional) | Schutzklasse: | IP67 (optional) |

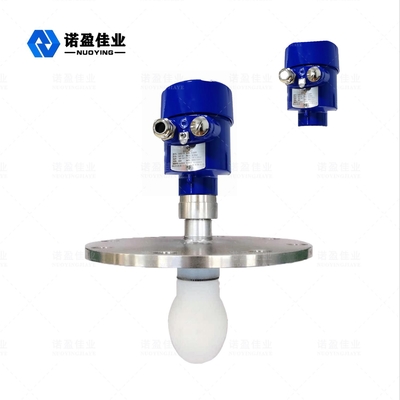

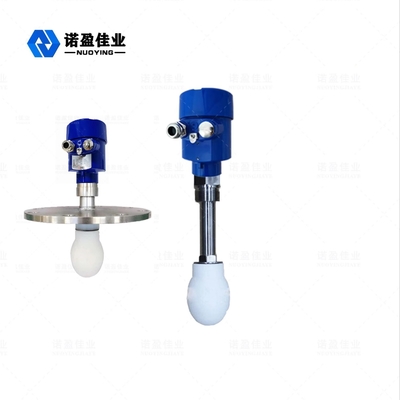

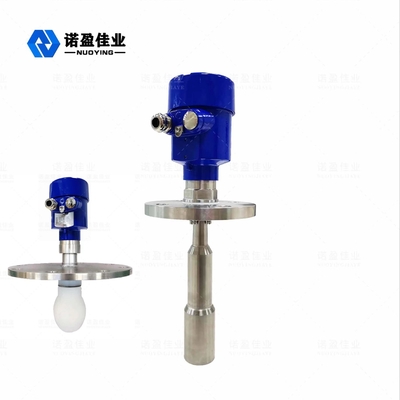

NYRD-SD 26G Tröpfchenantenne PTFE Aluminium Gussgehäuse Reichweite 0-40m
26G NYRD-SD-Radar-Funktionsprinzip
Die horizontale Radarantenne sendet schmale Mikrowellenimpulse aus, die durch die Antenne nach unten gesendet werden.Trifft die Pulswelle auf die Oberfläche des Messmediums, wird sie zurückreflektiert und wieder vom Antennensystem empfangen.Dieses Signal wird an den elektronischen Schaltungsabschnitt übertragen und automatisch in ein horizontales Signal umgewandelt (aufgrund der extrem schnellen Ausbreitungsgeschwindigkeit des Impulses ist die Zeit, die die elektromagnetische Welle benötigt, um das Ziel zu erreichen und nach der Reflexion zum Empfänger zurückzukehren, fast augenblicklich). .
26G NYRD-SD Radar Technische Parameter
Typische Anwendungen |
Rühren, Kristallisation, Kondensationsflüssigkeit |
Produktmodell |
NYRD-SD |
Antennentyp |
Stabtyp, Wassertropfentyp |
Antennenmaterial | PTFE, 304 |
Messbereich | 0~40m |
Meßgenauigkeit | 0,05 % ~ 0,1 % F.S |
Energieversorgung | 24 VDC (zweiadrig, vieradrig), 220 VAC |
Signalausgang | 4... 20mA/HART/RS485/Modbus |
Prozesstemperatur | -40~+1200 ℃ |
Prozessdruck | - 0,1 ~ 4,0 MPa |
Prozessverbindung | Gewinde, Halterung, Flansch (optional) |
Elektrische Schnittstelle | M20×1,5, 1/2"NPT |
Schutzgrad | IP65, IP67, IP68 (optional) |
Explosionsgeschützter Grad | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (Details siehe Zertifikat) |
Anmerkung: Kundenspezifische Produkte können gemäß den spezifischen Anforderungen der Benutzer entworfen werden!
Designmerkmale des 26G NYRD-SD-Radars
Kleine Antennengröße, einfach zu installieren;Kein Kontakt mit Radar, Verschleiß und Verschmutzung.
Nahezu keine Korrosion und Blasenbildung;Es wird nicht durch Änderungen der durchschnittlichen Dichte, Temperatur und des Drucks beeinflusst.
Eine Umgebung mit starkem Staub hat wenig Einfluss auf den Betrieb des Hochfrequenz-Füllstandsmessers.
Je kürzer die Wellenlänge, desto besser die Reflexion an der geneigten Festkörperoberfläche.
Der schnelle Winkel ist klein und die Energie wird konzentriert, was nicht nur die Echofähigkeit erhöht, sondern auch hilft, Interferenzen zu vermeiden.
Der Messblindbereich ist klein, und bei der Messung kleiner Tanks werden gute Ergebnisse erzielt.
Auch bei Schwankungen kann durch ein hohes Signal-Rausch-Verhältnis eine bessere Leistung erzielt werden.
Hochfrequenz ist die beste Wahl für die Messung von Feststoffen und Umgebungen mit niedriger Dielektrizitätskonstante.
