Produktdetails:
|
| Messbereich: | 0~20m | Typische Anwendungen: | Rühren, leicht zu kondensieren, großer Dampf |
|---|---|---|---|
| Antennenmaterial: | PTFE | Produktmodell: | NYRD-PB |
| Antennentyp: | flacher Plattentyp | Meßgenauigkeit: | 0,05 % ~ 0,1 % F.S |
| Energieversorgung: | 24 VDC (zweiadrig, vieradrig), 220 VAC | Prozessdruck: | - 0,1 ~ 4,0 MPa |

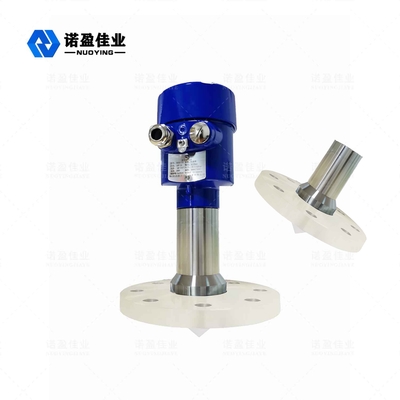

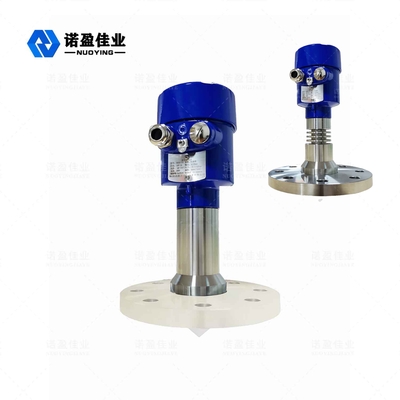

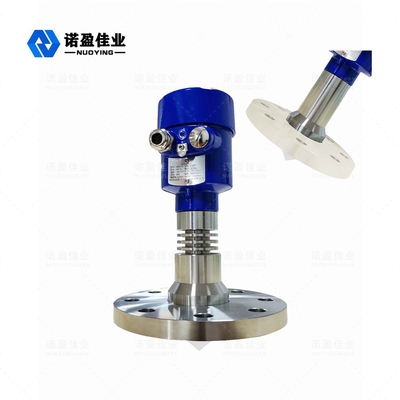

NYRD-PB 26G Planarantenne PTFE Messbereich 0-40m Flacher Typ
26G NYRD-PB Radar-Funktionsprinzip
Die horizontale Radarantenne sendet schmale Mikrowellenimpulse aus, die durch die Antenne nach unten gesendet werden.Trifft die Pulswelle auf die Oberfläche des Messmediums, wird sie zurückreflektiert und wieder vom Antennensystem empfangen.Dieses Signal wird an den elektronischen Schaltungsabschnitt übertragen und automatisch in ein horizontales Signal umgewandelt (aufgrund der extrem schnellen Ausbreitungsgeschwindigkeit des Impulses ist die Zeit, die die elektromagnetische Welle benötigt, um das Ziel zu erreichen und nach der Reflexion zum Empfänger zurückzukehren, fast augenblicklich). .
26G NYRD-PB Radar Technische Parameter
|
Typische Anwendungen |
Rühren, leicht zu kondensieren, großer Dampf |
|
Produktmodell |
NYRD-PB |
| Antennentyp | flacher Plattentyp |
| Antennenmaterial | PTFE, 304 |
| Messbereich | 0~20m |
| Meßgenauigkeit | 0,05 % ~ 0,1 % F.S |
| Energieversorgung | 24 VDC (zweiadrig, vieradrig), 220 VAC |
| Signalausgang | 4... 20mA/HART/RS485/Modbus |
| Prozesstemperatur | -40~+1200 ℃ |
| Prozessdruck | - 0,1 ~ 4,0 MPa |
| Prozessverbindung | Gewinde, Flansch (optional) |
| Elektrische Schnittstelle | M20×1,5, 1/2"NPT |
| Schutzgrad | IP67, IP68 (optional) |
| Explosionsgeschützter Grad | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (Details siehe Zertifikat) |
Anmerkung: Kundenspezifische Produkte können gemäß den spezifischen Anforderungen der Benutzer entworfen werden!
Konstruktionsmerkmale des 26G NYRD-PB-Radars
Kleine Antennengröße für einfache Installation;kein Kontakt mit Radar, kein Verschleiß und keine Verschmutzung
Praktisch keine Korrosion und Blasenbildung;unbeeinflusst von Änderungen der durchschnittlichen Dichte, Temperatur und des Drucks
Die starke Staubumgebung hat wenig Einfluss auf den Betrieb des HF-Pegelmessers.
Je kürzer die Wellenlänge, desto besser die Reflexion an einer geneigten festen Oberfläche.
Kleine schnelle Winkel und konzentrierte Energie verbessern nicht nur die Rückführfähigkeit, sondern helfen auch, Interferenzen zu vermeiden.
Kleiner Messblindbereich, bei der Messung kleiner Tanks können gute Ergebnisse erzielt werden.
Auch bei Schwankungen kann ein hoher Signal-Rausch-Abstand bessere Ergebnisse erzielen.
Hochfrequenz ist die beste Wahl für die Messung von Feststoffen und Umgebungen mit niedriger Dielektrizitätskonstante.
