Produktdetails:
|
| Produktmodell: | NYRD803 | Typische Anwendung: | Flüssigkeit mit einfachem Prozess, Staub, Feststoff |
|---|---|---|---|
| Antennen-Art: | hornförmig | Antennenmaterial: | PTFE, 304, 316 |
| Echo-Sampling: | 55 mal/s | Messbereich: | 0~30m |
| Prozesstemperatur: | -40~+130℃ | Prozessdruck: | -0.1~2.0MPa |

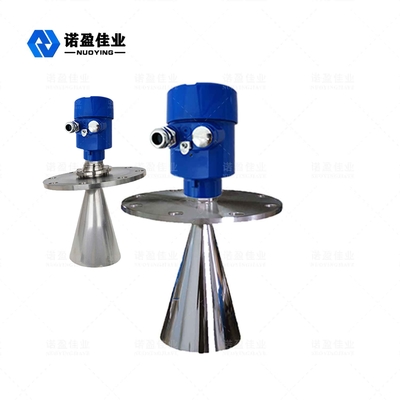

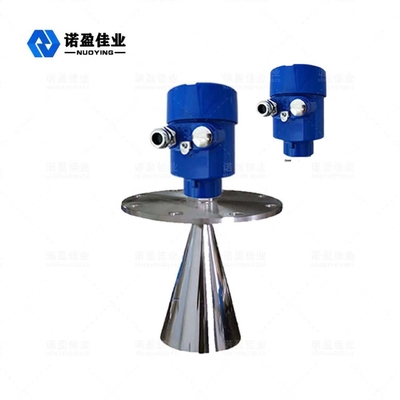

NYRD803 6G Intelligent Radar Level Meter Messbereich 0-30m
NYRD803Funktionsprinzip des Radar-Füllstandsmessers
Es sendet und empfängt extrem kurze Mikrowellenpulse mit sehr geringer Energie über das Antennensystem.Radarwellen breiten sich mit Lichtgeschwindigkeit aus.Die Laufzeit kann durch elektronische Bauteile in ein Füllstandsignal umgewandelt werden.Eine spezielle Zeitverlängerungsmethode kann in sehr kurzer Zeit eine stabile und genaue Messung gewährleisten.
Selbst wenn unter komplexen Arbeitsbedingungen ein falsches Echo auftritt, kann die neueste Mikroverarbeitungstechnologie und Debugging-Software das Echo des Füllstands genau analysieren.
NYRD803Technische Parameter des Radarfüllstandsmessers
|
Typische Anwendung |
Flüssigkeit mit einfachem Prozess (Dielektrizitätskonstante > 1,8, geführte Wellenröhre mit Rührwerk) |
| Staub (starker Staub kann mit Spül- oder Staubabdeckung ausgestattet werden) | |
| Feststoff (Medium wie kleine Partikel, kleine Steine, Sand usw.) | |
| Produktmodelle | NYRD803 |
| Antennentyp | Horntyp |
| Antennenmaterial | PTFE, 304, 316 |
| Echo-Sampling | 55 mal/s |
| Messbereich | 0~30m |
| Meßgenauigkeit | 0,05 % ~ 0,1 %F.S |
| Energieversorgung | 24 VDC (zweiadrig, vieradrig), 220 VAC |
| Signalausgang | 4...20mA/HART/RS485/Modbus... |
| Prozesstemperatur | -40~+130℃ |
| Prozessdruck | -0,1 ~ 2,0 MPa |
| Prozessverbindung | Gewinde, Halterung, Flansch (optional) |
| Elektrische Schnittstelle | M20 × 1,5, ½ "NPT |
| Schutzgrad | IP65, IP67, IP68 (optional) |
| Explosionsgeschützter Grad | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (Details siehe Zertifikat) |
Hinweis: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst und gestaltet werden!
NYRD803Konstruktionsmerkmale des Radar-Füllstandsmessers
◎ Das intelligente Radar-Füllstandsmessgerät verwendet fortschrittliche Mikrowellenverarbeitungstechnologie und die einzigartige Echo Discovery-Echoverarbeitungstechnologie, und das Produkt kann auf verschiedene komplexe Arbeitsbedingungen angewendet werden.
◎ Die Funktion „Falsch-Echo-Lernen“ ermöglicht es dem Instrument, das echte Echo unter mehreren Falsch-Echo-Bedingungen genau zu identifizieren, um genaue Messergebnisse zu erhalten.
◎ Mehrere Prozessanschlussmodi und Arten von Erkennungskomponenten können angepasst und gemäß den Kundenanforderungen gestaltet werden.
◎ Es nimmt den Impulsarbeitsmodus mit extrem niedriger Emissionsleistung an und kann in verschiedenen metallischen und nichtmetallischen Behältern installiert werden, ohne den menschlichen Körper und die Umwelt zu schädigen.
